Aufstellung
Betriebsanleitung 171/173 Version 01.0 - 01/2016

6.14 Pneumatischer Anschluss

6.14.1 Wartungseinheit montieren

Unter Bestell-Nr. 0797 003031 ist das Pneumatik-
Anschlusspaket erhältlich. Es umfasst:
• Systemanschluss-Schlauch
(Länge 5 m, Durchmesser 9 mm)
• Schlauchtüllen und Schlauchbinder
• Kupplungsdose und Kupplungsstecker
Richtige Einstellung
Der Netzdruck für die Pneumatik beträgt 8 – 10 bar.
ACHTUNG
Maschinenschäden durch falschen Druck möglich.
Falscher Druck kann Schäden an der Maschine hervorrufen.
Stellen Sie sicher, dass der Netzdruck auf 8 – 10 bar ein-
gestellt ist, bevor Sie die Pneumatik montieren.

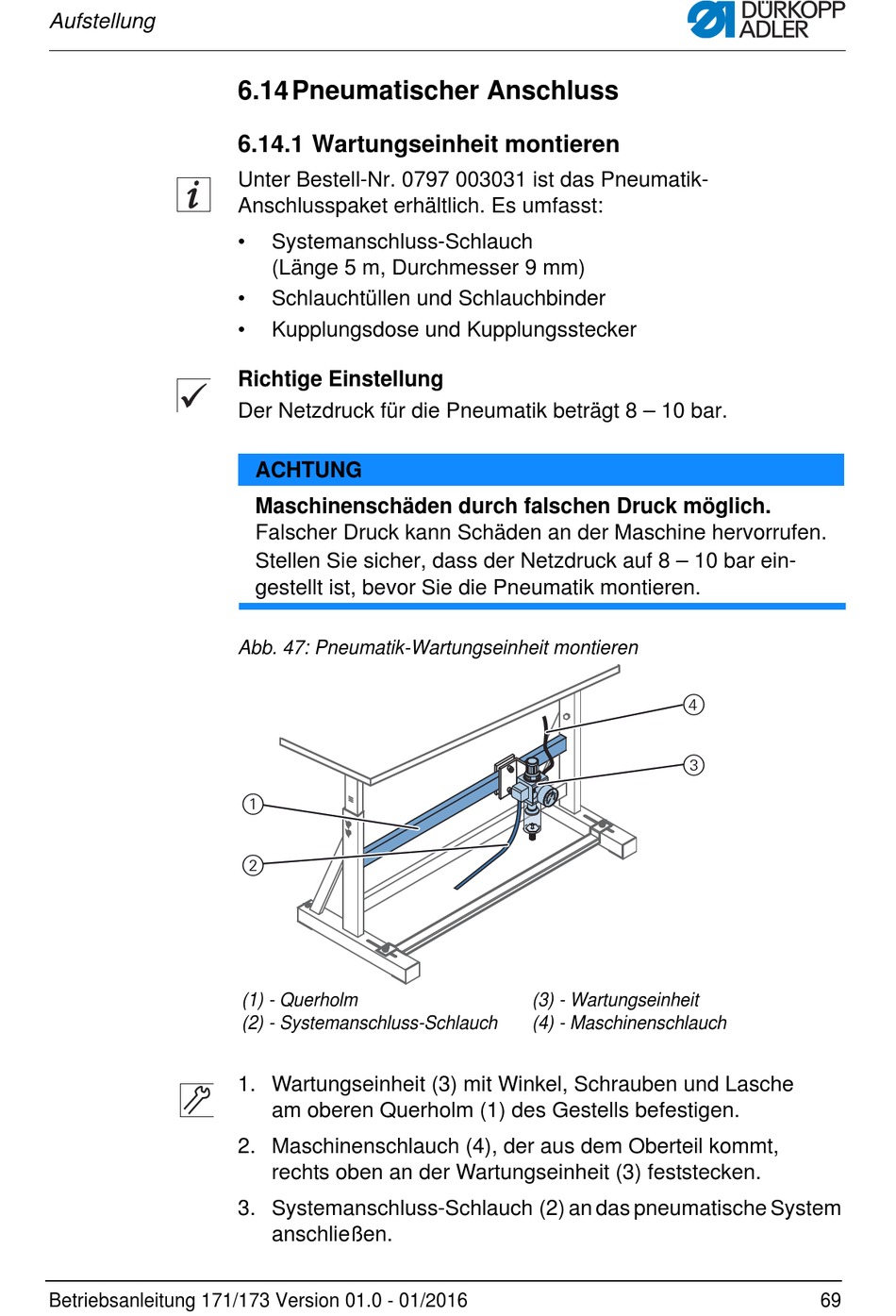

Abb. 47: Pneumatik-Wartungseinheit montieren
1
2
(1) - Querholm
(2) - Systemanschluss-Schlauch
1. Wartungseinheit (3) mit Winkel, Schrauben und Lasche
am oberen Querholm (1) des Gestells befestigen.
2. Maschinenschlauch (4), der aus dem Oberteil kommt,
rechts oben an der Wartungseinheit (3) feststecken.
3. Systemanschluss-Schlauch (2) an das pneumatische System
anschließen.
4
3
6
4
8
2
10
0
(3) - Wartungseinheit
(4) - Maschinenschlauch
69
