Dürkopp Adler 171 Betriebsanleitung Seite 24

22

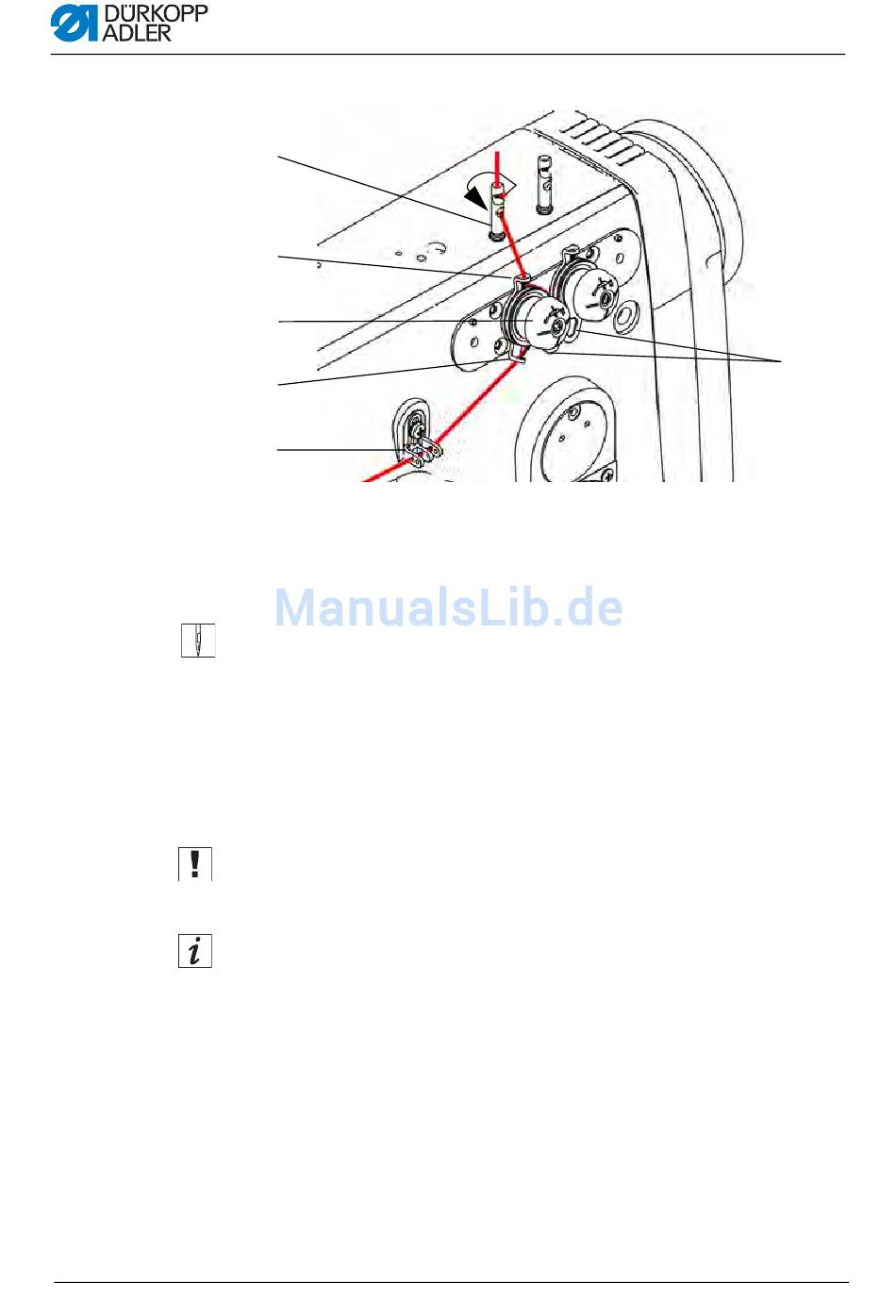

Abb. 6: Nadelfaden einfädeln - Teil 1
①
②
③
④
⑤
(1) - Fadenführung
(2) - Fadenführung
(3) - Nadelfaden-Spannung
3. Faden von oben nach unten in die Fadenführung (1) einführen.
4. Faden auf die Rückseite der Fadenführung (1) führen und
von hinten nach vorne durch das untere Loch fädeln.
5. Faden von oben nach unten durch die Fadenführung (2)
an der Nadelfaden-Spannung (3) fädeln.
6. Faden im Uhrzeigersinn um die Nadelfaden-Spannung (3) füh-
ren.
Der Faden muss immer so um die jeweilige Spannungs-
scheibe geführt werden, dass er den größeren Weg von der
Fadenführung (2) zur Fadenführung (4) zurücklegt.
Jede Spannung hat einen Spannungsöffner (6).
Durch Druck auf den Spannungsöffner kann die jeweilige
Spannung zum Herumführen des Fadens geöffnet werden.
7. Faden durch die Fadenführung (4) fädeln.
8. Faden von rechts nach links durch den Fadenvorzieher (5)
fädeln.
(4) - Fadenführung
(5) - Fadenvorzieher
(6) - Spannungsöffner
Betriebsanleitung 171/173 Version 01.0 - 01/2016
Bedienung
⑥
