Dürkopp Adler 171 Betriebsanleitung Seite 27

Bedienung
Betriebsanleitung 171/173 Version 01.0 - 01/2016

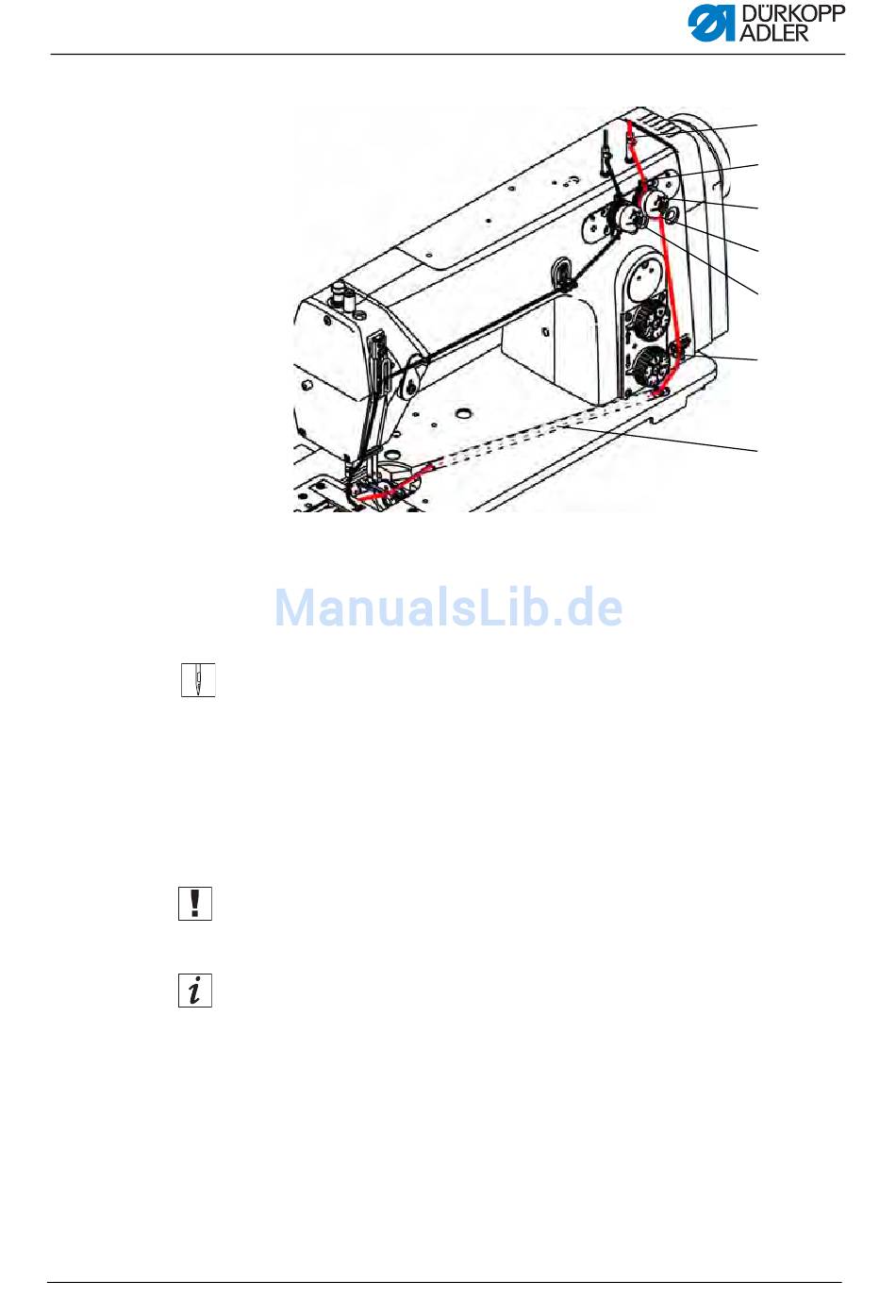

Abb. 10: Greiferfaden einfädeln - Teil 1
(1) - Fadenführung
(2) - Fadenführung
(3) - Greiferfaden-Spannung
(4) - Fadenführung
3. Faden von oben nach unten in die Fadenführung (1) einführen.
4. Faden auf die Rückseite der Fadenführung (1) führen und
von hinten nach vorne durch das untere Loch fädeln.
5. Faden von oben nach unten durch die Fadenführung (2)
an der Greiferfaden-Spannung (3) fädeln.
6. Faden gegen den Uhrzeigersinn um die Greiferfaden-
Spannung (3) führen.
Der Faden muss immer so um die jeweilige Spannungs-
scheibe geführt werden, dass er den größeren Weg von der
Fadenführung (2) zur Fadenführung (4) zurücklegt
Durch Druck auf den Spannungsöffner (5) kann die
Spannung zum Herumführen des Fadens geöffnet werden.
7. Faden von oben nach unten durch den Fadenvorzieher (6)
fädeln.
8. Faden durch die Fadenrinne (7) führen. Dazu den Faden von
der Rückseite her unter das Abdeckblech der Rinne ziehen.
(5) - Spannungsöffner
(6) - Fadenvorzieher
(7) - Fadenrinne
①
②
③
④
⑤
⑥
⑦
25
