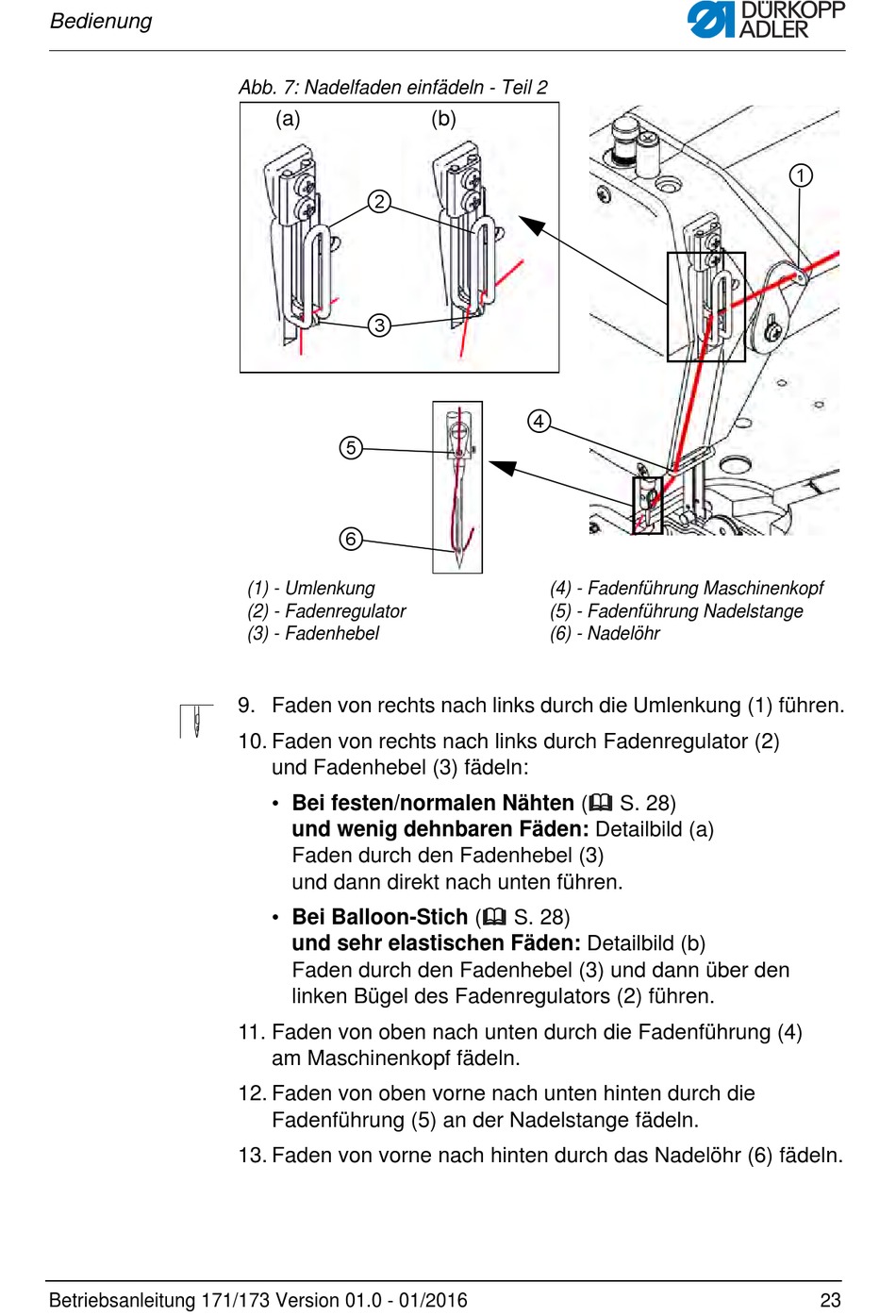

Abb. 7: Nadelfaden einfädeln - Teil 2
(a)
②
③
⑤
⑥
(1) - Umlenkung
(2) - Fadenregulator
(3) - Fadenhebel
9. Faden von rechts nach links durch die Umlenkung (1) führen.
10. Faden von rechts nach links durch Fadenregulator (2)
und Fadenhebel (3) fädeln:
• Bei festen/normalen Nähten ( S. 28)
und wenig dehnbaren Fäden: Detailbild (a)
Faden durch den Fadenhebel (3)
und dann direkt nach unten führen.
• Bei Balloon-Stich ( S. 28)
und sehr elastischen Fäden: Detailbild (b)
Faden durch den Fadenhebel (3) und dann über den
linken Bügel des Fadenregulators (2) führen.
11. Faden von oben nach unten durch die Fadenführung (4)
am Maschinenkopf fädeln.
12. Faden von oben vorne nach unten hinten durch die
Fadenführung (5) an der Nadelstange fädeln.
13. Faden von vorne nach hinten durch das Nadelöhr (6) fädeln.
(b)
④
(4) - Fadenführung Maschinenkopf
(5) - Fadenführung Nadelstange
(6) - Nadelöhr
