6.12 Öl-Rückführung montieren
Die Öl-Rückführung sammelt das in die Ölwanne gelaufene Öl
und führt es über eine Pumpe in den Öl-Kreislauf zurück.

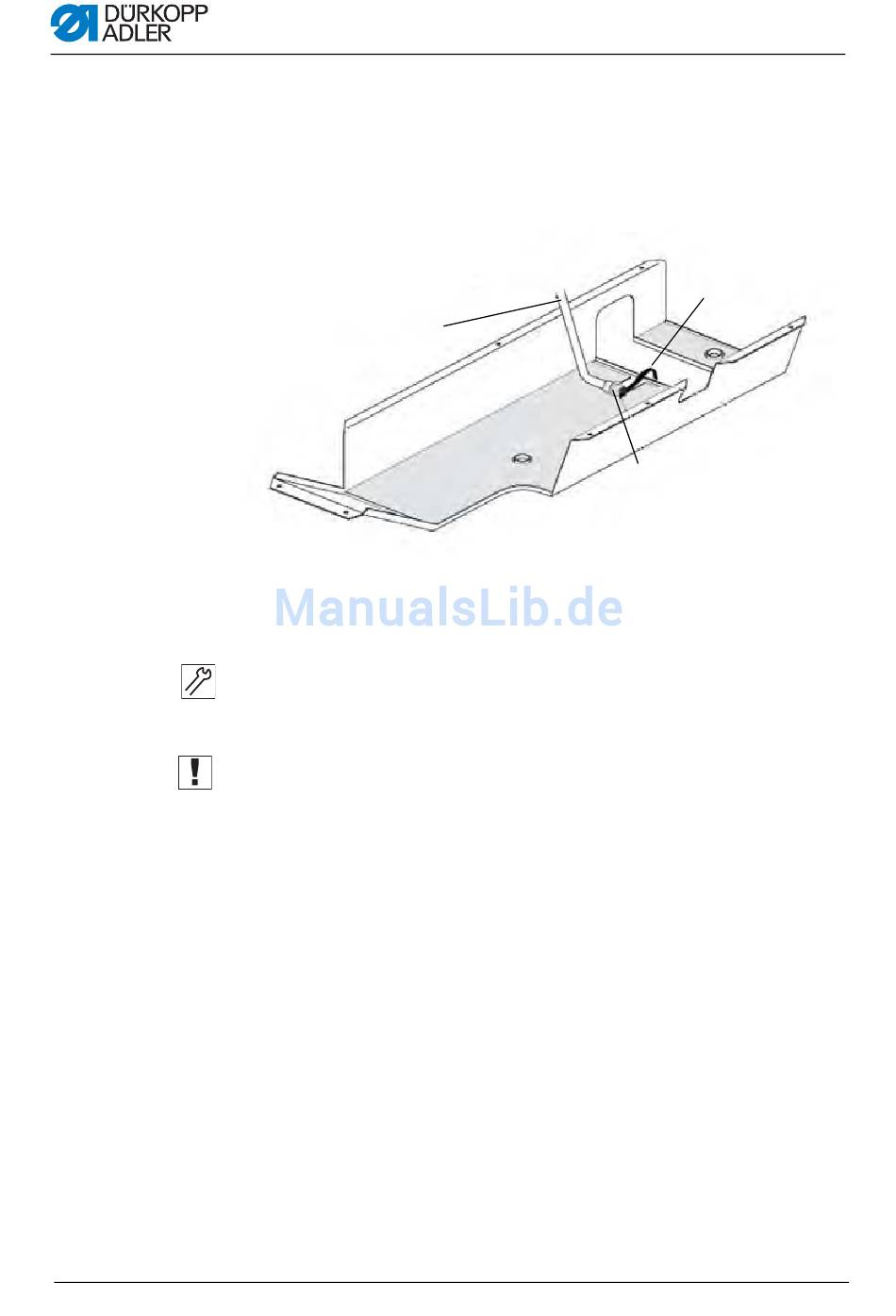

Abb. 45: Öl-Rückführung montieren
(1) - Ölschlauch
1. Maschinen-Oberteil nach hinten kippen.
2. Ansaug-Filter (2) mit seinem Filz umwickeln und mit der
Klammer (3) am Ölblech befestigen.
3. Wichtig: Ölschlauch (1) so verlegen und sichern,
dass er nicht mit beweglichen Teilen
in Berührung kommt.
4. Maschinen-Oberteil wieder aufrichten.
①
(2) - Ansaug-Filter
(3) - Klammer
