EINBAU UND MONTAGE

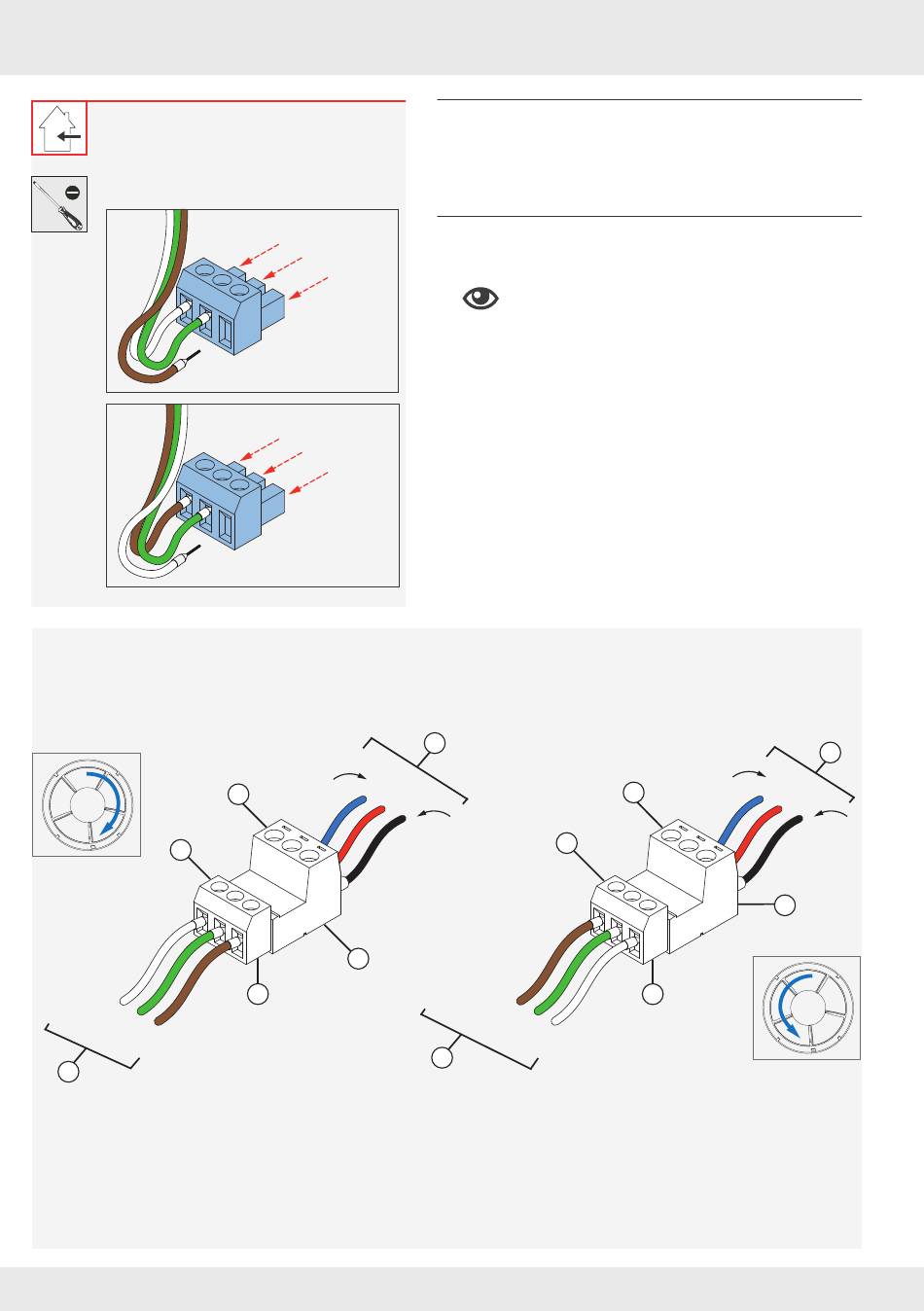

► Verbinden Sie den angeschlossenen Steckverbinder wieder mit dem Steckverbinder des
Reversierventilators:
Start Richtung Abluft-Betrieb:
5
DIR1 (III)
VOUT+ (IV)
DIR2 (V)
4
• Die Klemmschrauben der Steckverbindung sind zur gleichen Seite gerichtet.
• Die Anschlüsse von weißem und braunem Kabel sind getauscht.
1 Ventilatorkabel [zum Ventilator]
2 Steckverbinder am Ventilatorkabel
3 Steckverbinder am Reglerkabel
32
32
DIR1 (III)
VOUT+ (IV)
DIR2 (V)
ETA
(Abluft)
DIR2 (V)
VOUT+ (IV)
DIR1 (III)
SUP
(Zuluft)
CW
6
VIN+
2
3
Im paarweisen Betrieb startet ein Reversier-Ventila-
tor im Abluft-Betrieb, der andere im Zuluft-Betrieb.
Diese Start-Richtung wird durch die unterschied-
liche Anschlussreihenfolge der drei Ventila-
tor-BUS-Leitungen im Steckverbinder festgelegt.
► Befestigen Sie die drei Ventilator-BUS-Leitungen in
dem Steckverbinder.
Je Gerätepaar einen Steckverbinder mit
!
Startrichtung Abluft-Betrieb, den anderen
Ventilator mit Startrichtung Zuluft-Betrieb
anschließen.
Abluft-Betrieb:
• (Weißes) Kabel DIR1 (III) im linken Pol.
• (Grünes) Kabel VOUT+ (IV) im mittleren Pol.
• (Braunes) Kabel DIR2 (V) im rechten Pol.
Zuluft-Betrieb:
• (Braunes) Kabel DIR2 (V) im linken Pol.
• (Grünes) Kabel VOUT+ (IV) im mittleren Pol.
• (Weißes) Kabel DIR1 (III) im rechten Pol.
Start Richtung Zuluft-Betrieb:
1
CCW
5
DIR2 (V)
VOUT+ (IV)
DIR1 (III)
4
4 Ventilator-BUS [zum Regler]
5 Klemmschrauben am Steckverbinder Regler
6 Klemmschrauben am Steckverbinder Ventilator
Lüftungsgerät iV-Compact | Montageanleitung
CW
6
VIN+
2
3
1
CCW
