EINBAU UND MONTAGE
24 h

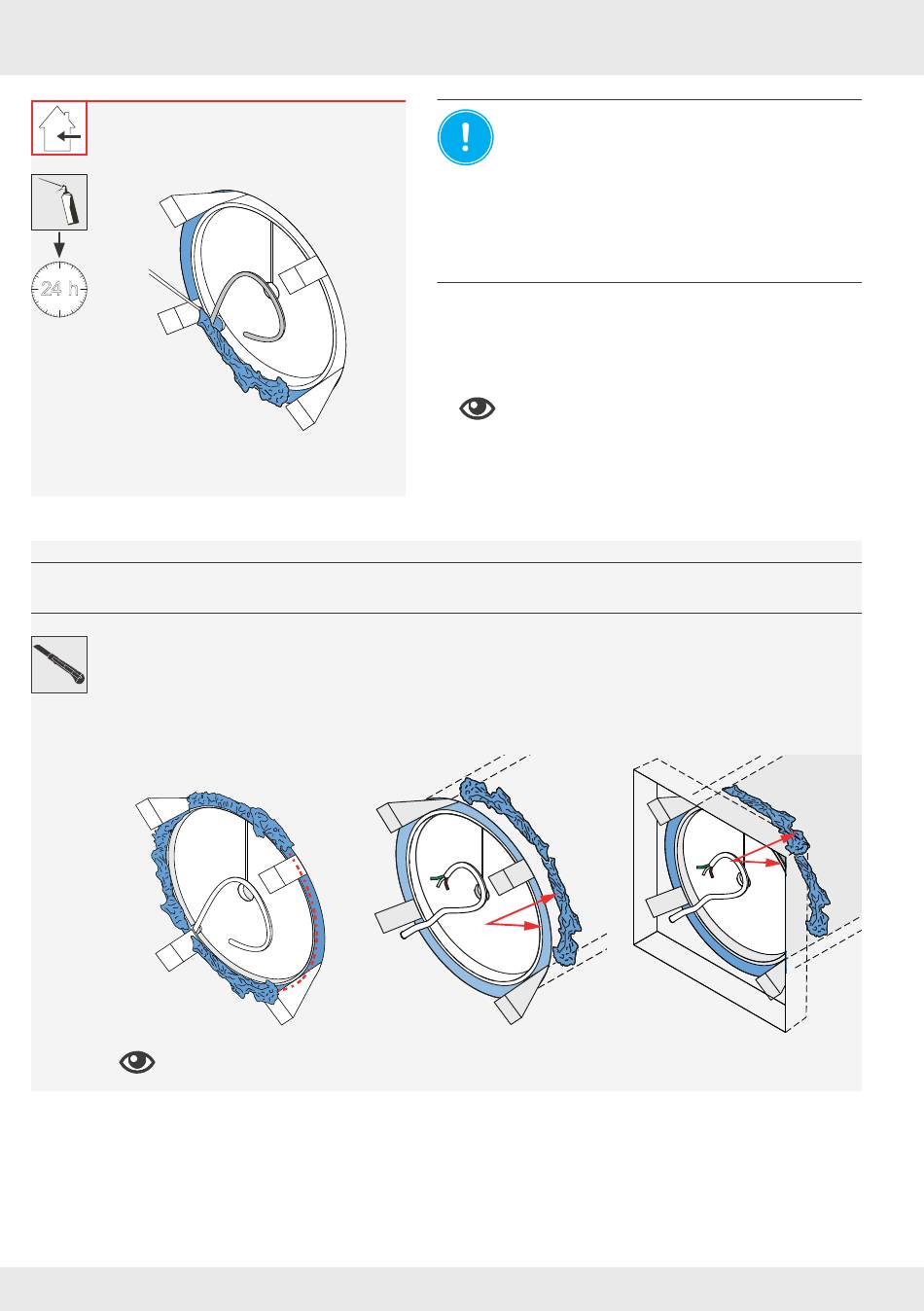

Schneiden Sie, abhängig von der einzusetzenden Innenblende, den überschüssigen, ausgehärteten
Montageschaum und überstehende Montagekeile wie folgt ab:
Flair:
bündig zur Innenwand,
•
bündig zur Außenwand
•
!
Die Anschlusskabel an der Innenwand nicht beschädigen.
Die Wandeinbauhülse ist montiert.

26
26
HINWEIS: Unterbrechung des
Wärmedämmverbundsystems.
Beschädigung der Bausubstanz!
• Bei der Montage den Wandaufbau wieder
bis an die Wandeinbauhülse und ggf. das
Gehäuse (Unterputzinnenblenden) heran
führen.
• Notwendige Sperrebenen beachten.
► Schäumen Sie den Freiraum zwischen Wand-
einbauhülse und Mauerwerk umlaufend mit nicht
drückendem 2K-Montageschaum aus.
HINWEIS: Innenblenden Connect/
!
Undercover: 30 mm Spalt hinter der Innen-
wandkante Wandeinbauhülse lassen, sonst
kann das Gehäuse nicht mehr eingesetzt
werden.
Connect AP:
30 mm hinter der Innenwand-
•
kante Wandeinbauhülse
(Spalt)
bündig zur Außenwand
•
30 mm 30 mm
Connect UP/ Undercover:
30 mm hinter der Innenwand-
•
kante Wandeinbauhülse
(Spalt)
bündig zur Außenwand
•
Lüftungsgerät iV-Compact | Montageanleitung
30 mm
