Funktion Des Reversierventilators Prüfen - inVENTer iV-Compact Montageanleitung

Steckerverbinder am
Ventilatorkabel
Klemme Farbe
CW Blau
VIN+ Rot
CCW Schwarz
Der Reversier-Ventilator ist an den Regler angeschlossen.


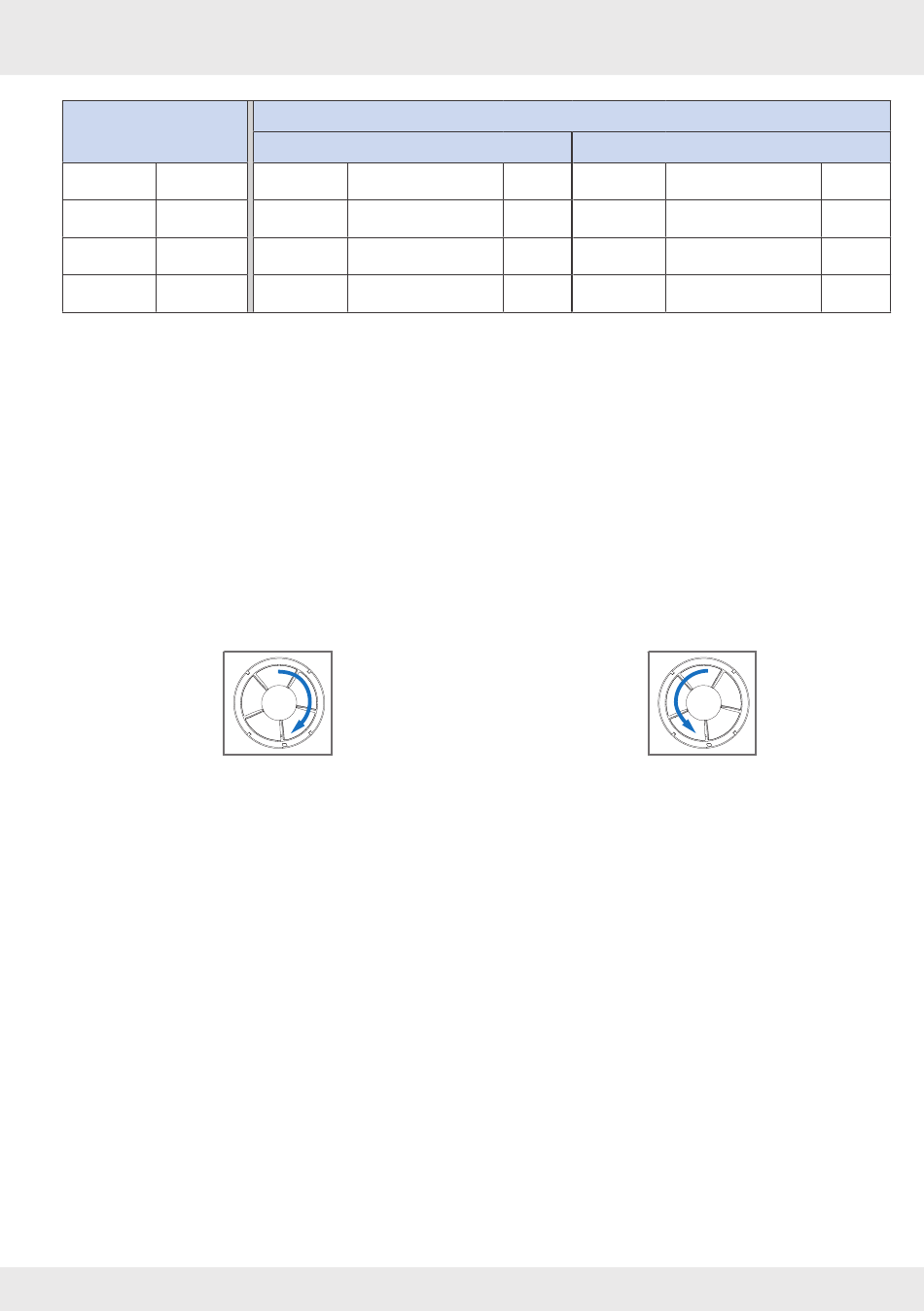

4.8 Funktion des Reversierventilators prüfen
► Stellen Sie am angeschlossenen Regler die Betriebsart Durchlüftung (DL) ein.
(siehe Montage- und Bedienungsanleitung Regler)
► Überprüfen Sie, dass sich alle Reversier-Ventilatoren in die ihrem Anschluss entsprechende
Richtung drehen.
Start Richtung Abluft-Betrieb:
Ventilatordrehung: Uhrzeigersinn
inVENTron ist angeschlossen und eingebaut.

Lüftungsgerät iV-Compact | Montageanleitung
Steckerverbinder (Kabel vom Regler kommend)
Startrichtung Abluft
Klemme Bedeutung
DIR1 (III) Richtungsignal 1
VOUT+ (IV) Betriebsspannung Grün
DIR2 (V) Richtungsignal 2
Startrichtung Zuluft
Farbe Klemme Bedeutung
Weiß DIR2 (V) Richtungsignal 2
VOUT+ (IV) Betriebsspannung Grün
Braun DIR1 (III) Richtungsignal 1
Start Richtung Zuluft-Betrieb:
Ventilatordrehung: Gegenuhrzeigersinn
EINBAU UND MONTAGE
Farbe
Braun
Weiß
