MONTAGEVORBEREITUNG
3.4 Schnittzeichnungen Lüftungsgerät
Version Compact

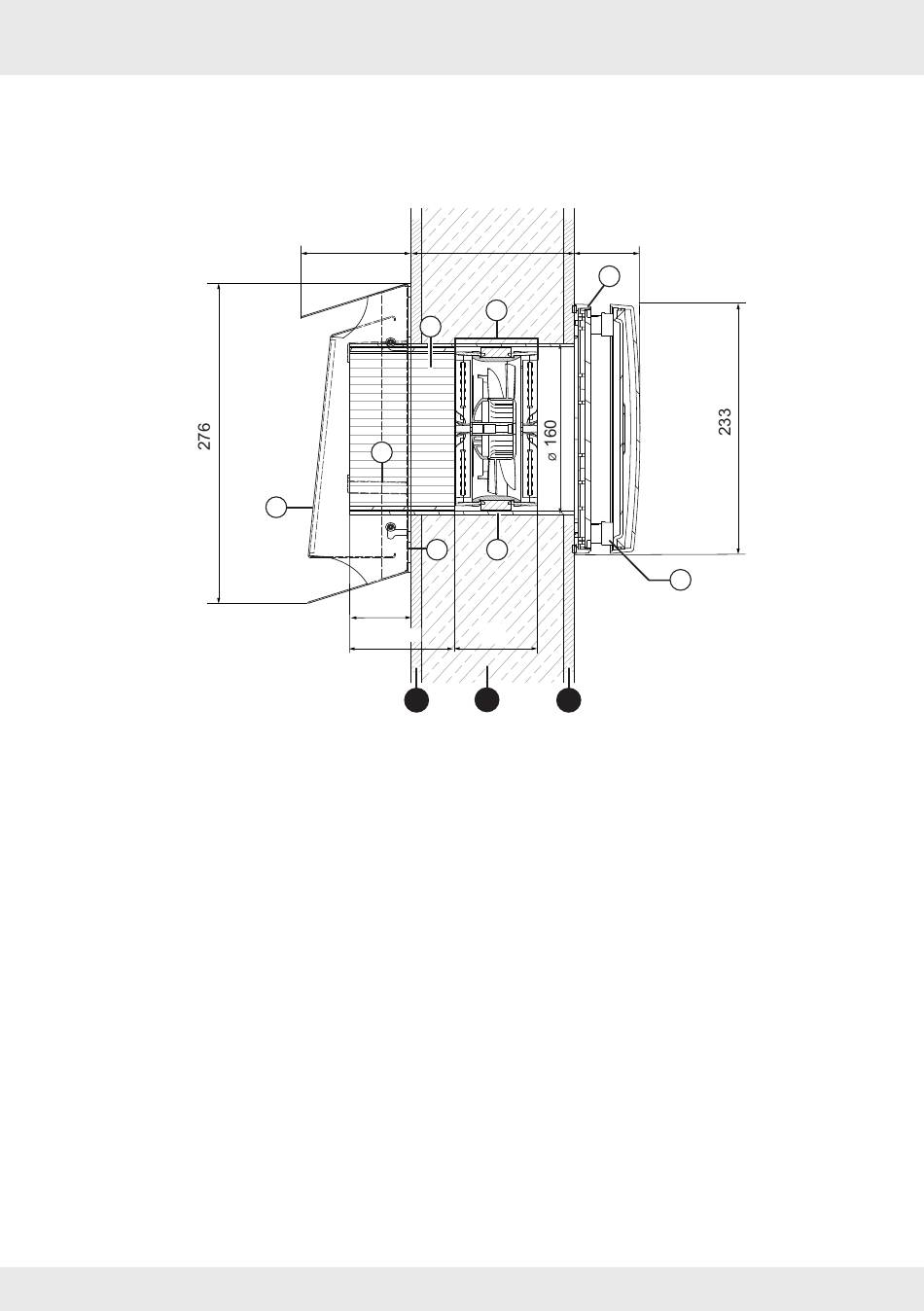

Abbildung 3: Schnittzeichnung Lüftungsgerät iV-Compact mit Wetterschutzhaube Compact
A Innenputz/ Innenaufbau
B Mauerwerk
1 Grundplatte Innenblende inkl. Filter
2 Abdeckung Innenblende
3 Wandeinbauhülse R-D160
4 Grundplatte Wetterschutzhaube
5 Abdeckung Wetterschutzhaube
16
16
80
7
6
5
4
45
100
C
≥ 140 61
1
8
3
79
B A
C Außenputz
6 Anschlagwinkel
7 Wärmespeicher
8 inVENTron:
Reversier-Ventilator Xenion
eingebettet in Doppel-Luftleitwerk Slim
