inVENTer iV-Compact Montageanleitung Seite 17

Version Compact XL

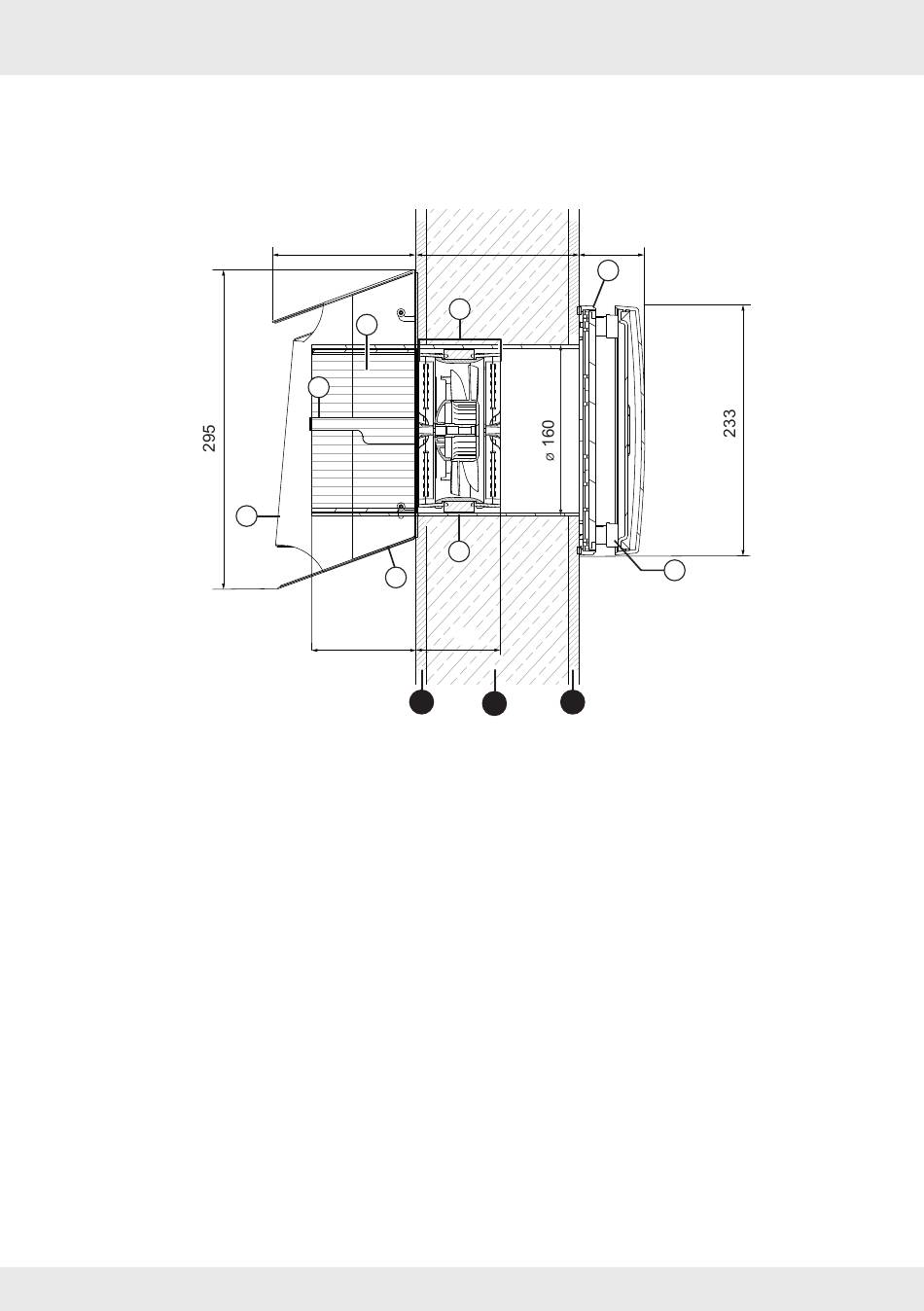

Abbildung 4: Schnittzeichnung Lüftungsgerät iV-Compact mit Wetterschutzhaube Compact XL
A Innenputz/ Innenaufbau
B Mauerwerk
1 Grundplatte Innenblende inkl. Filter
2 Abdeckung Innenblende
3 Wandeinbauhülse R-D160
4 Grundplatte Wetterschutzhaube
5 Abdeckung Wetterschutzhaube
Lüftungsgerät iV-Compact | Montageanleitung
132
7
6
5
4
100
C
≥ 90 61
1
8
3
79
A
B
C Außenputz
6 Anschlagwinkel
7 Wärmespeicher
8 inVENTron:
Reversier-Ventilator Xenion
eingebettet in Doppel-Luftleitwerk Slim
MONTAGEVORBEREITUNG
2
