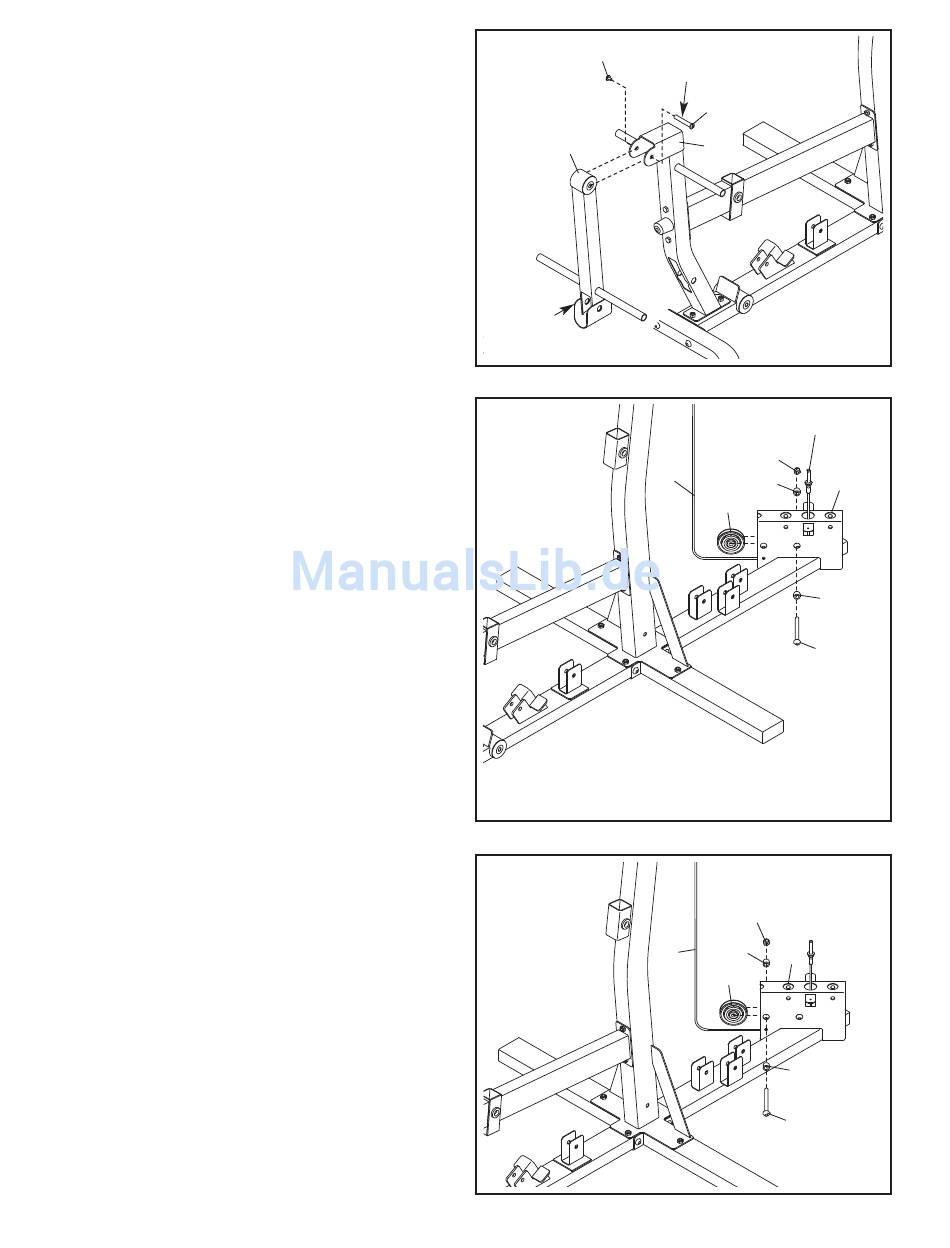

7. Geben Sie etwas von dem beigefügten
Schmierfett auf einen M10 x 57mm Bolzensatz
(80).
Richten Sie den Beinhebel (13) so aus, dass
das hohe Ende der Klammer an dem abgebilde-
ten Ort ist.
Bringen Sie den Beinhebel (13) mit dem M10 x
57mm Bolzensatz (80) ans Bein (10) an.
Vergewissern Sie sich, dass der Zylinder des
Bolzensatz durch beide Seiten der Klammer
am Bein durchgeschoben wurde.
8. Siehe das KABELDIAGRAMM auf Seite 38,
um die Kabel zu identifizieren, während Sie
sie montieren.
Identifizieren Sie den Extra-Widerstands-
kabel (45).
Identifizieren Sie die vier Extra-
Widerstandsrollen (68), die drei V-Rollen
(nich abgebildet) und die zwanzig Rollen
(nicht abgebildet).
Leiten Sie das Einschraubende des Extra-
Widerstandskabels (45) durch die Klammer an
der Basis (1) wie abgebildet.
Bringen Sie eine Extra-Widerstandsrolle (68)
über das Extra-Widerstandskabel (45) innerhalb
der Klammer an der Basis (1) mit einem M10 x
63mm Bolzen (89), zwei 12,7mm Abstandhalter
(73) und eine M10 selbstsichernde Mutter (74)
an.
9. Befestigen Sie eine zweite Extra-Widerstands-
rolle (68) über den Extra-Widerstandskabel (45)
innerhalb der Klammer an der Basis (1) mit
einem M10 x 63mm Bolzen (89), zwei 12,7mm
Abstandhaltern (73) und einer M10 selbstsich-
ernden Mutter (74).
7
80
13
Flansch
8
9
10
Schmierfett
80
10
Einschraubende
74
45
73
68
73
89
74
73
45
1
68
73
89
1
