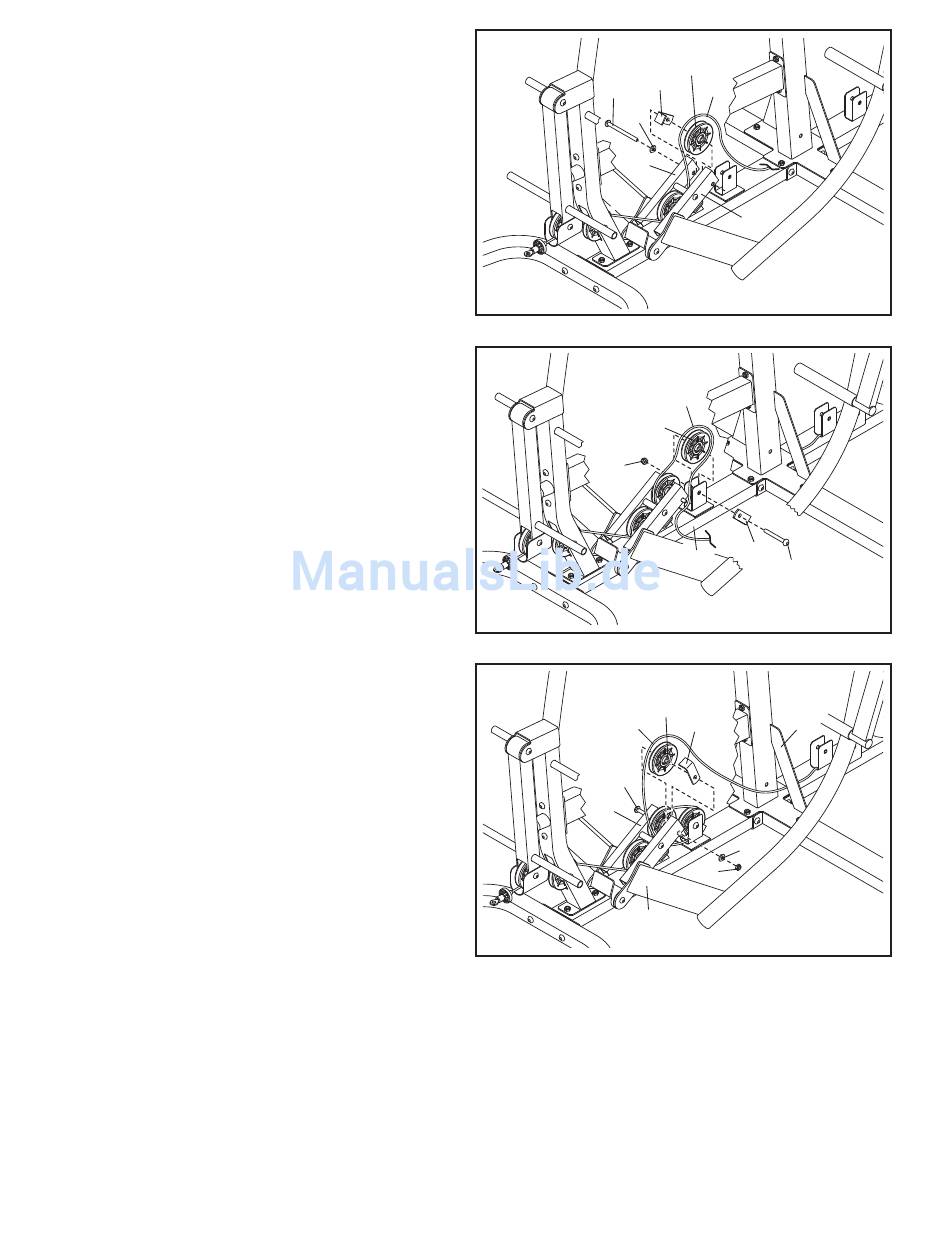

25. Leiten Sie das untere Kabel (43) über eine
Rolle (69).
Bringen Sie die Rolle (69) und eine Kabelklappe
(71) mit einem M10 x 125mm Bolzen (83) und
einer M10 Unterlegscheibe (88) innerhalb des
linken und rechten Druckbügels (17, 18) an.
Vergewissern Sie sich, dass die Kabelklappe
so ausgerichtet ist, dass sie das untere
Kabel in der Fuge der Rolle trägt.
26. Leiten Sie das untere Kabel (43) um eine Rolle
(69) und leiten Sie es dann durch die Klammer
in der Basis (1) wie abgebildet.
Bringen Sie die Rolle (69) und eine Kabelklappe
(71) mit einem M10 x 47mm Bolzen (91) und
einer M10 selbstsichernden Mutter (74) an die
Klammer der Basis (1) an. Vergewissern Sie
sich, dass die Kabelklappe so ausgerichtet
ist, dass sie das untere Kabel in die Fuge
der Rolle trägt.
27. Leiten Sie das untere Kabel (43) über eine
Rolle (69).
Bringen Sie die Rolle (69) und eine Kabelklappe
(71) mit der M10 x 125mm Bolzen (83), die in
Schritt 25 benutzt wurde, einer M10 Unterleg-
scheibe (88) und einer M10 selbstsichernden
Mutter (74) innerhalb des linken und rechten
Druckbügels (17, 18) an. Vergewissern Sie
sich, dass die Kabelklappe so ausgerichtet
ist, dass sie das untere Kabel in der Fuge
der Rolle trägt.
Leiten Sie das untere Kabel (43) durch die linke
Seite des Pfostens (5). Legen Sie das untere
Kabel zur Seite, bis Sie zu Schritt 38 angelangt
sind.
25
83
88
18
26
69
74
27
43
83
18
17
18
69
71
43
17
43
71
1
91
69
5
71
88
74
