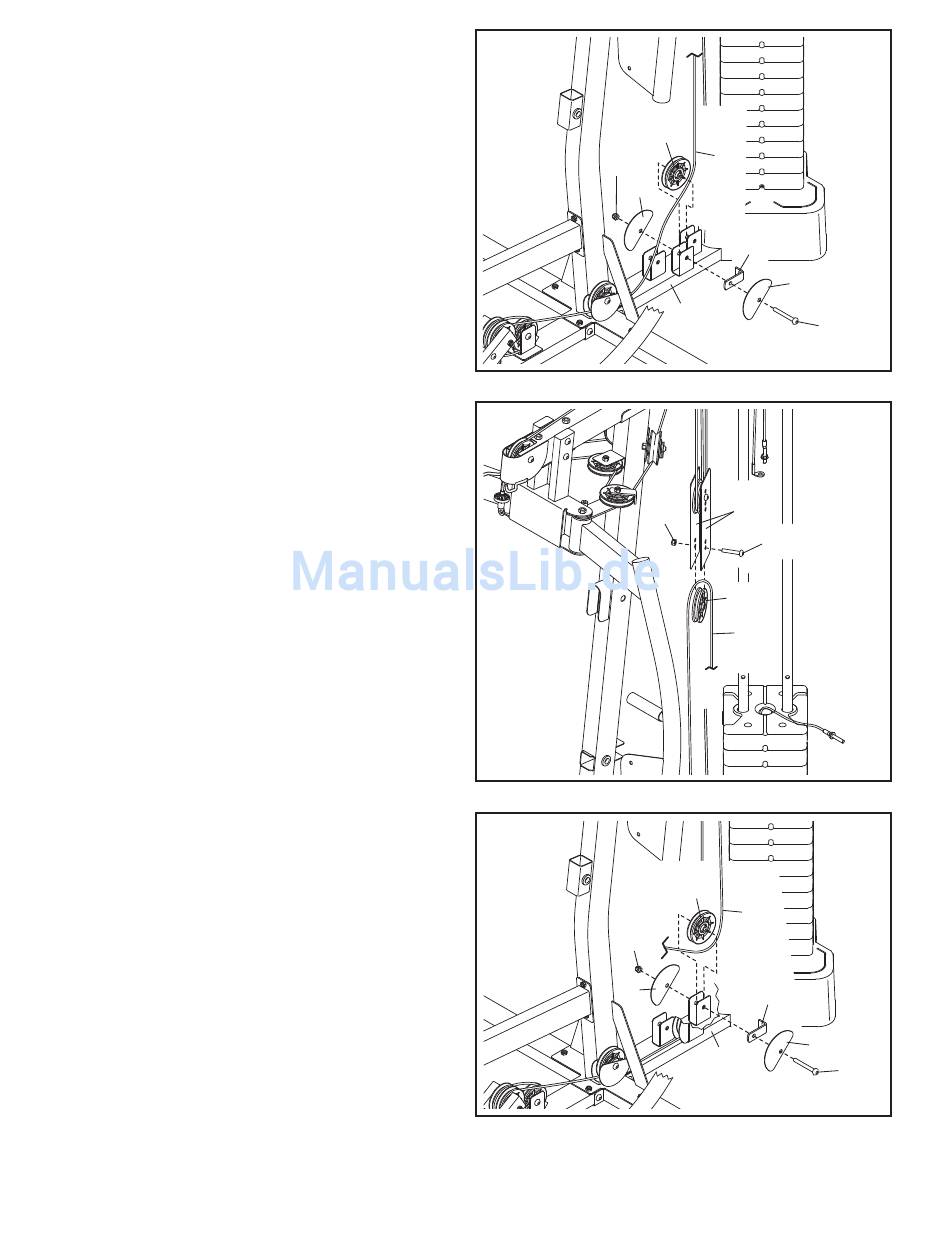

39. Leiten Sie das untere Kabel (43) unter eine
Rolle (69).
Bringen Sie die Rolle (69) und eine Kabelklappe
(71) mit einem M10 x 50mm Linsenbolzen (76),
zwei Halbschutzvorrichtunge (72) und einer
M10 selbstsichernden Mutter (74) an die mit-
tlere Klammer an der Basis (1) an.
Vergewissern Sie sich, dass die Kabelklappe
(71) so ausgerichtet ist, dass sie das untere
Kabel (43) in der Fuge der Rolle (69) trägt.
Vergewissern Sie sich, dass die
Halbschutzvorrichtunge (72) außerhalb der
Klammer sind.
40. Leiten Sie das untere Kabel (43) über eine
Rolle (69).
Bringen Sie die Rollenplatten mit einem M10 x
43mm Bolzen (65) und einer M10 selbstsichern-
den Mutter (74) an die Rolle, indem Sie das
letzte Loch in den Rollenplatten benutzen.
41. Leiten Sie das untere Kabel (43) über eine
Rolle (69).
Bringen Sie die Rolle (69) und eine Kabelklappe
(71) mit einem M10 x 50mm Linsenbolzen (76),
zwei Halbschutzvorrichtunge (72) und einer
M10 selbstsichernden Mutter (74) an die hintere
Klammer der Basis (1) an.
Vergewissern Sie sich, dass die Kabelklappe
(71) so ausgerichtet ist, dass sie das untere
Kabel (43) in der Fuge der Rolle (69) trägt.
Vergewissern Sie sich, dass die
Halbschutzvorrichtunge (72) außerhalb der
Klammer sind.
