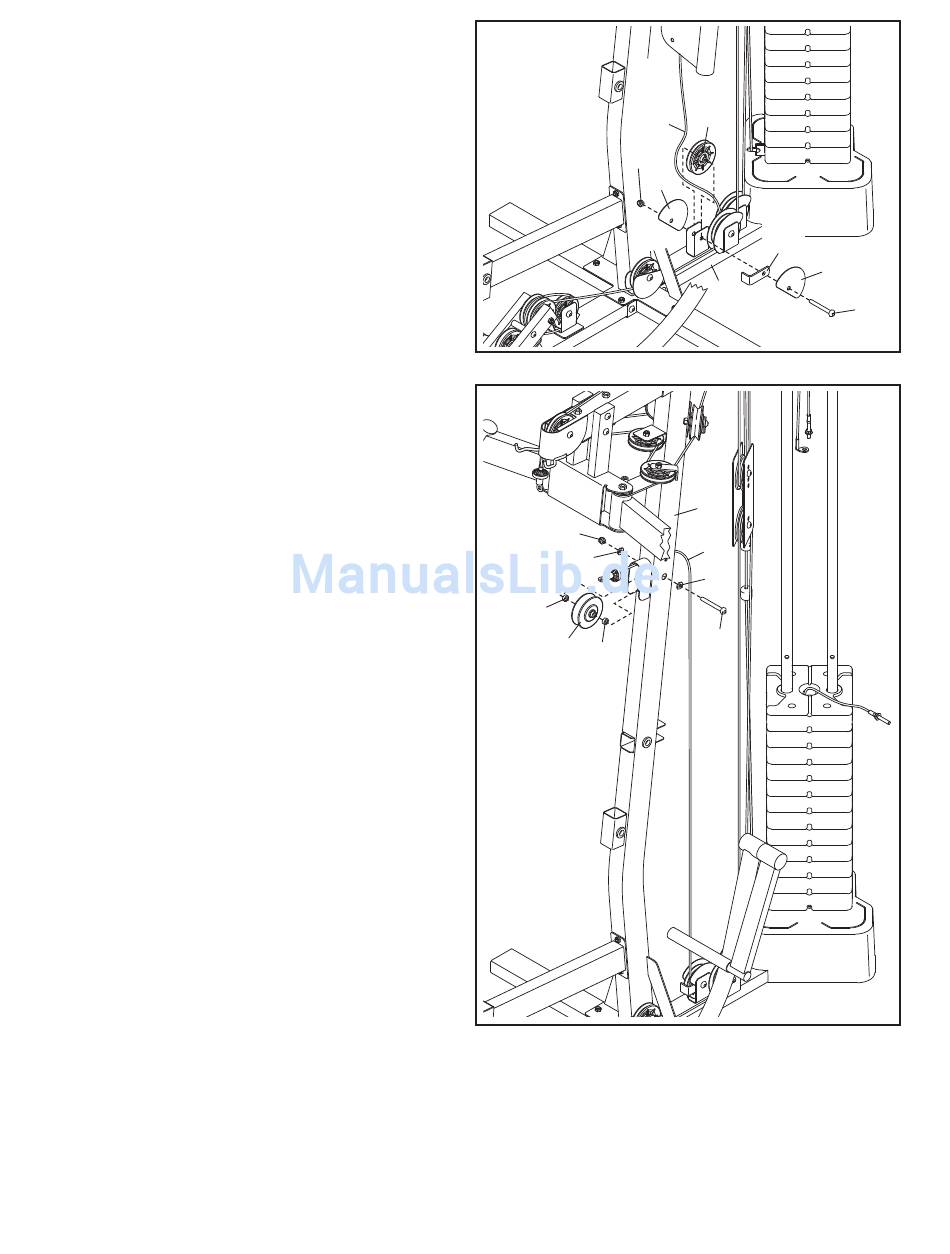

42. Leiten Sie das untere Kabel (43) über eine
Rolle (69).
Bringen Sie die Rolle (69) und eine Kabelklappe
(71) mit einem M10 x 50mm Linsenbolzen (76),
zwei Halbschutzvorrichtunge (72) und einer
M10 selbstsichernden Mutter (74) an die
vordere Klammer der Basis (1) an.
Vergewissern Sie sich, dass die Kabelklappe
(71) so ausgerichtet ist, dass sie das untere
Kabel (43) in der Fuge der Rolle (69) trägt.
Vergewissern Sie sich, dass die
Halbschutzvorrichtunge (72) außerhalb der
Klammer sind.
43. Leiten Sie das untere Kabel (43) wie abgebildet
durch den Pfosten (5).
Bringen Sie eine V-Rolle (67) innerhalb des
Pfostens (5) unter dem unteren Kabel (43) mit
einem M10 x 65mm Bolzen (75), zwei M10
Unterlegscheiben (88), zwei 6,35mm
Abstandhaltern (94) und einer M10 selbstsich-
ernden Mutter (74) an.
42
74
43
74
88
94
67
94
24
69
43
72
71
72
1
5
43
88
75
76
