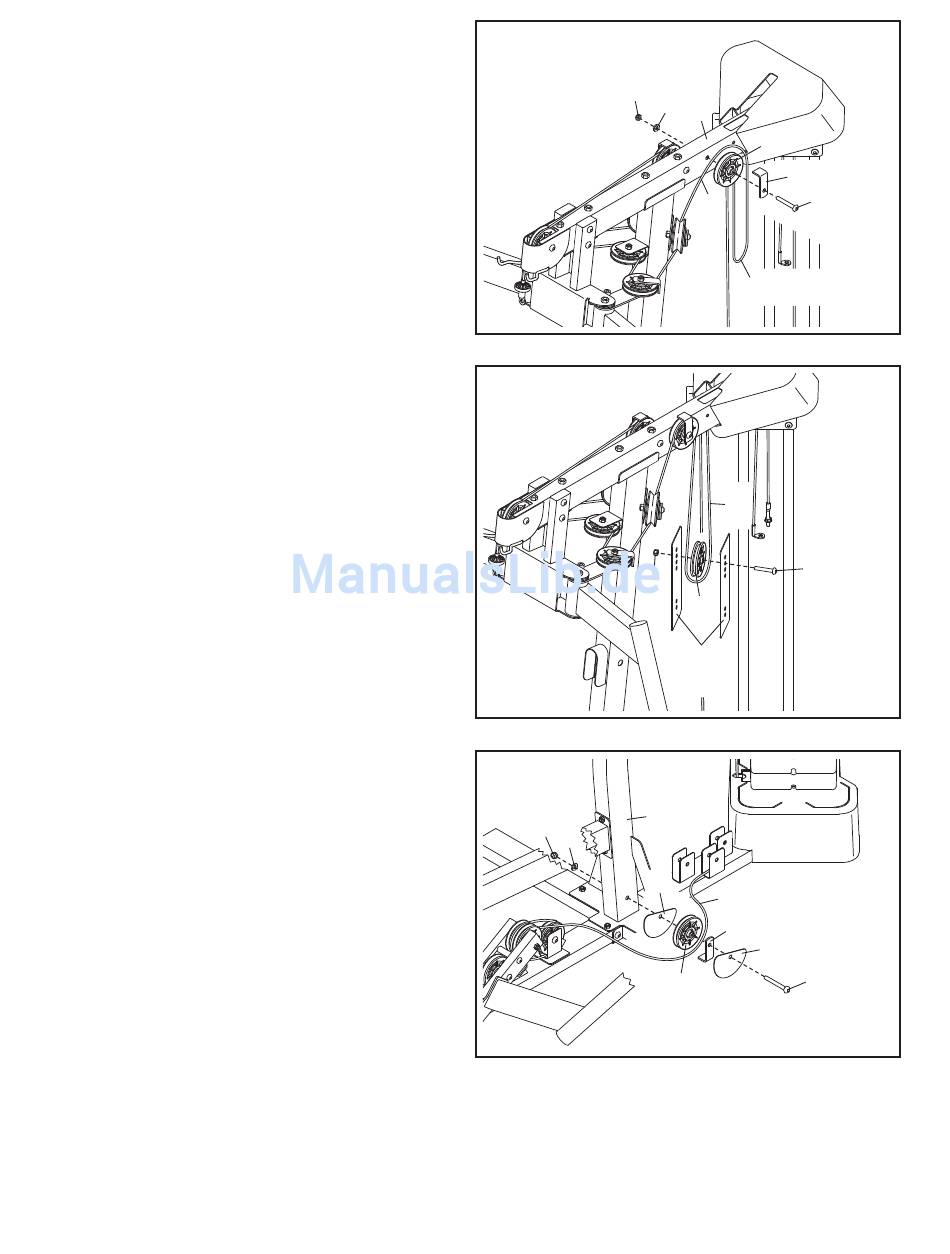

36. Fügen Sie eine Rolle (69) unter das hohe Kabel
(44) in die angezeigte Stelle.
Bringen Sie die Rolle (69) und eine Kabelklappe
(71) mit einem M10 x 93mm Bolzen (63), einer
M10 Unterlegscheibe (88) und einer M10 selb-
stsichernden Mutter (74) an die linke Siete des
oberen Rahmens (6) an. Vergewissern Sie
sich, dass die Kabelklappe so ausgerichtet
ist, dass sie das hohe Kabel in der Fuge der
Rolle trägt.
Vergewissern Sie sich, dass ein Durchhang
an der angezeigten Stelle im hohen Kabel
(44) zurück bleibt.
37. Schieben Sie eine Rolle (69) in die Schleife des
hohen Kabels (44) wie abgebildet.
Richten Sie die zwei Rollenplatten (70) wie
abgebildet aus.
Bringen Sie die Rollenplatten (70) mit einem
M10 x 43mm Bolzen (65) und einer M10 selbst-
sichernden Mutter (74) an die Rolle (69) an,
indem Sie das zweite Loch in den Rollenplatten
benutzen.
38. Leiten Sie das untere Kabel (43) unter eine
Rolle (69).
Bringen Sie die Rolle und eine Kabelklappe (71)
mit einem M10 x 97mm Bolzen (100), zwei
Halbschutzvorrichtunge (72), einer M10
Unterlegscheibe (88) und einer M10 selbstsich-
ernden Mutter (74) an die linke Seite des
Pfostens (5) an. Vergewissern Sie sich, dass
die Kabelklappe so ausgerichtet ist, dass sie
das untere Kabel in der Fuge der Rolle trägt.
36
74
37
74
38
74
88
22
88
6
69
71
63
44
Durchhang
44
65
69
70
5
72
43
71
72
100
69
