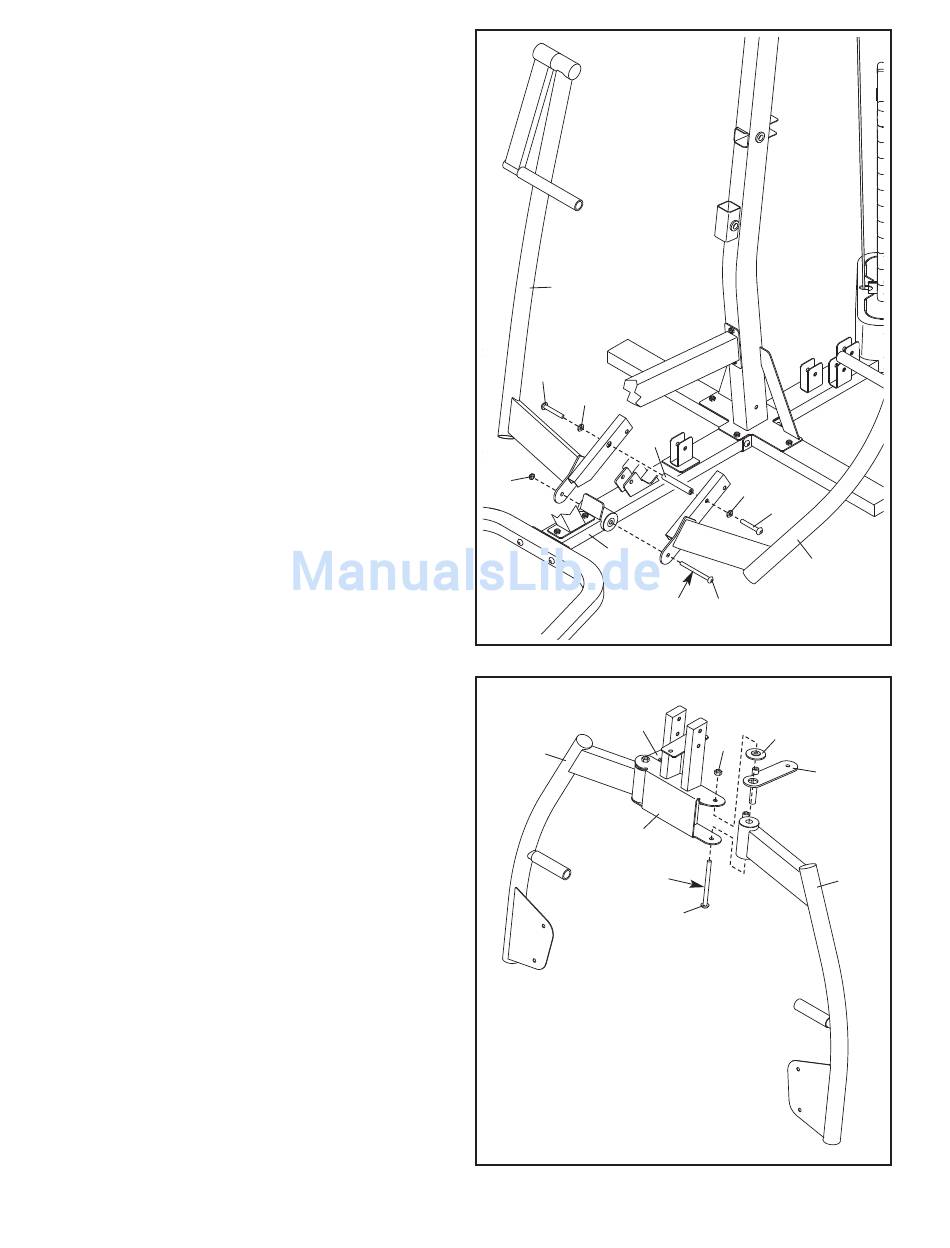

18. Geben Sie Schmierfett auf ein M10 x 130mm
Bolzen (11).
Identifizieren Sie den linken und rechten
Druckbügel (17, 18) und richten Sie sie wie
abgebildet aus.
Schieben Sie den Druckbügelabstandhalter (42)
zwischen den linken und rechten Druckbügeln
(17, 18) wie abgebildet.
Bringen Sie den linken und rechten Druckbügel
(17, 18) mit dem M10 x 130mm Bolzen (11) und
einer M10 selbstsichernden Mutter (74) an die
Basis (1) an. Überziehen Sie nicht die selbst-
sichernde Mutter. Die Druckbügel müssen
einfach zu drehen sein.
Bringen Sie den linken und rechten Druckbügel
(17, 18) mit zwei M10 x 20mm Schrauben (84),
zwei M10 Unterlegscheiben (88) und den
Druckbügelabstandhalter (42) an.
19. Identifizieren Sie den Butterfly-Rahmen (7), die
linke Butterfly-Rollenklammer (20) und den
linken Butterfly-Arm (15) und richten Sie wie
abgebildet aus.
Geben Sie Schmierfett auf einen M10 x 130mm
Bolzen (11).
Bringen Sie den linken Butterfly-Arm (15) mit
dem M10 x 130mm Bolzen (11), einer oberen
Butterfly-Buchse (52), der linken Butterfly-
Rollenklammer (20) und einer M10
selbstsichernden Mutter (74) an den Butterfly-
Rahmen (7) an. Überziehen Sie die
selbstsichernde Mutter nicht. Der Butterfly-
Arm muss leicht drehbar sein.
Wiederholen Sie diesen Schritt, um den
rechten Butterfly-Arm (16) und die rechte
Butterfly-Rollenklammer (21) anzubringen.
18
18
84
88
42
74
1
Schmierfett
19
21
16
7
Schmierfett
15
88
84
17
11
52
74
20
15
11
