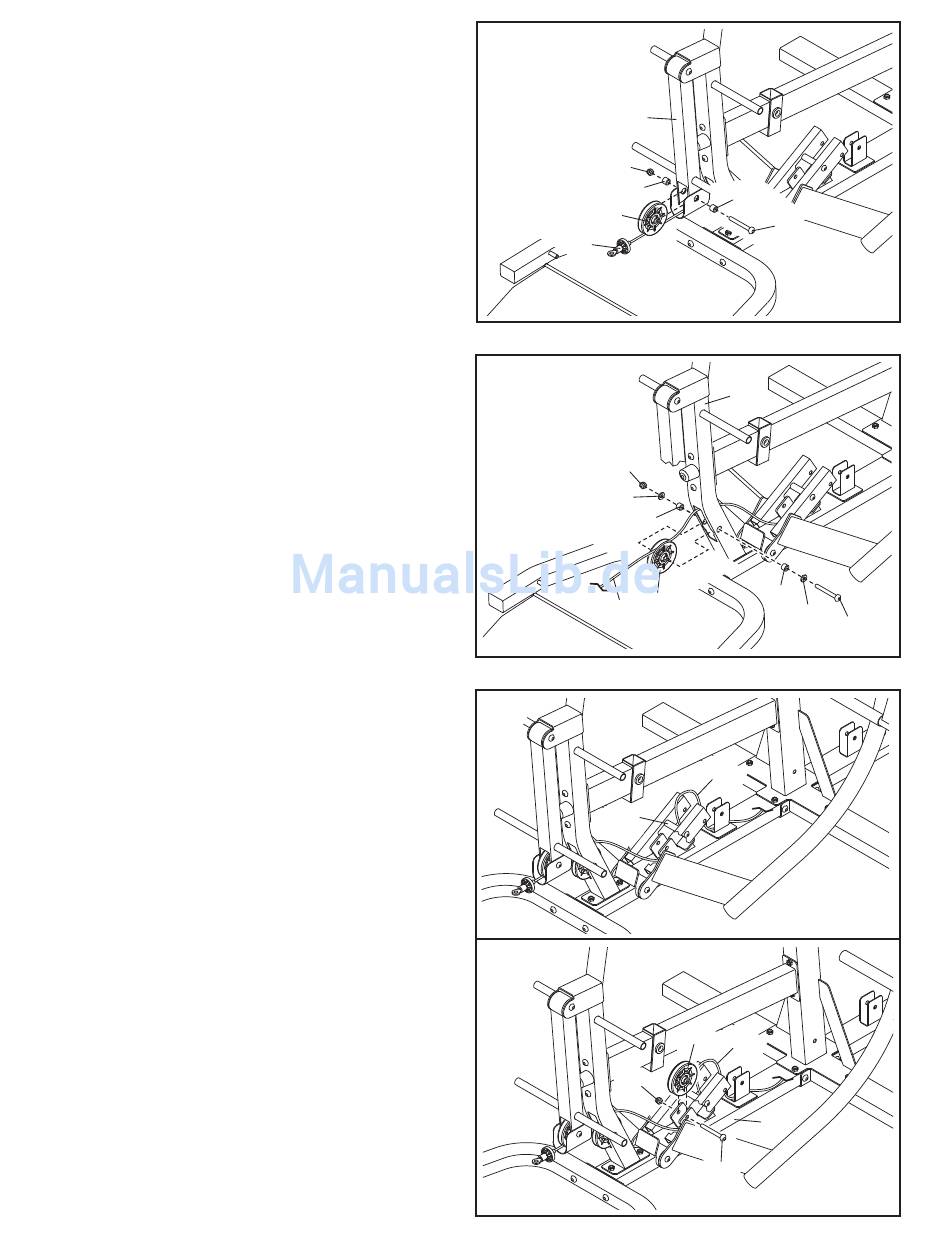

22. Identifizieren Sie den unteren Kabel (43).
Leiten Sie das untere Kabel durch die Klammer
am Beinhebel (13).
Bringen Sie eine Rolle (69) innerhalb des
Beinhebels (13) über den unteren Kabel (43)
mit einem M10 x 63mm Bolzen (89), zwei
12,7mm Abstandhaltern (73) und einer M10
selbstsichernden Mutter (74) an.
23. Leiten Sie das untere Kabel (43) über eine
Rolle (69) und durch das Bein (10).
Bringen Sie die Rolle (69) innerhalb des Beins
(10) mit einem M10 x 65mm Bolzen (75), zwei
M10 Unterlegscheiben (88), zwei 12,7mm
Abstandhaltern (73) und einer M10 selbstsich-
ernden Mutter (74) an.
24. Siehe Zeichnung 24a. Leiten Sie das untere
Kabel (43) unter den Druckbügelabstandhalter
(42).
Siehe Zeichnung 24b. Bringen Sie eine Rolle
(69) mit einem M10 x 45mm Bolzen (98) und
einer M10 Kontermutter (99) an die Klammer
der Basis (1) über das untere Kabel (43) an.
22
13
74
73
69
43
23
74
88
73
69
43
24a
42
24b
99
17
73
89
10
73
88
75
43
69
43
1
98
