9 - ALIMENTAÇÃO E MOTORES
O quadro eléctrico deve ser alimentado por uma tensão
protegida através de um interruptor magnetotérmico diferencial
em conformidade com as normas da lei em vigor.
A central pode pilotar um motor trifásico 230V/400V conectado
a estrela.
A alimentação necessária depende do tipo de motor utilizado e
pode ser de três tipos:
• trifásico 400V
• trifásico 230V
• monofásico 230V

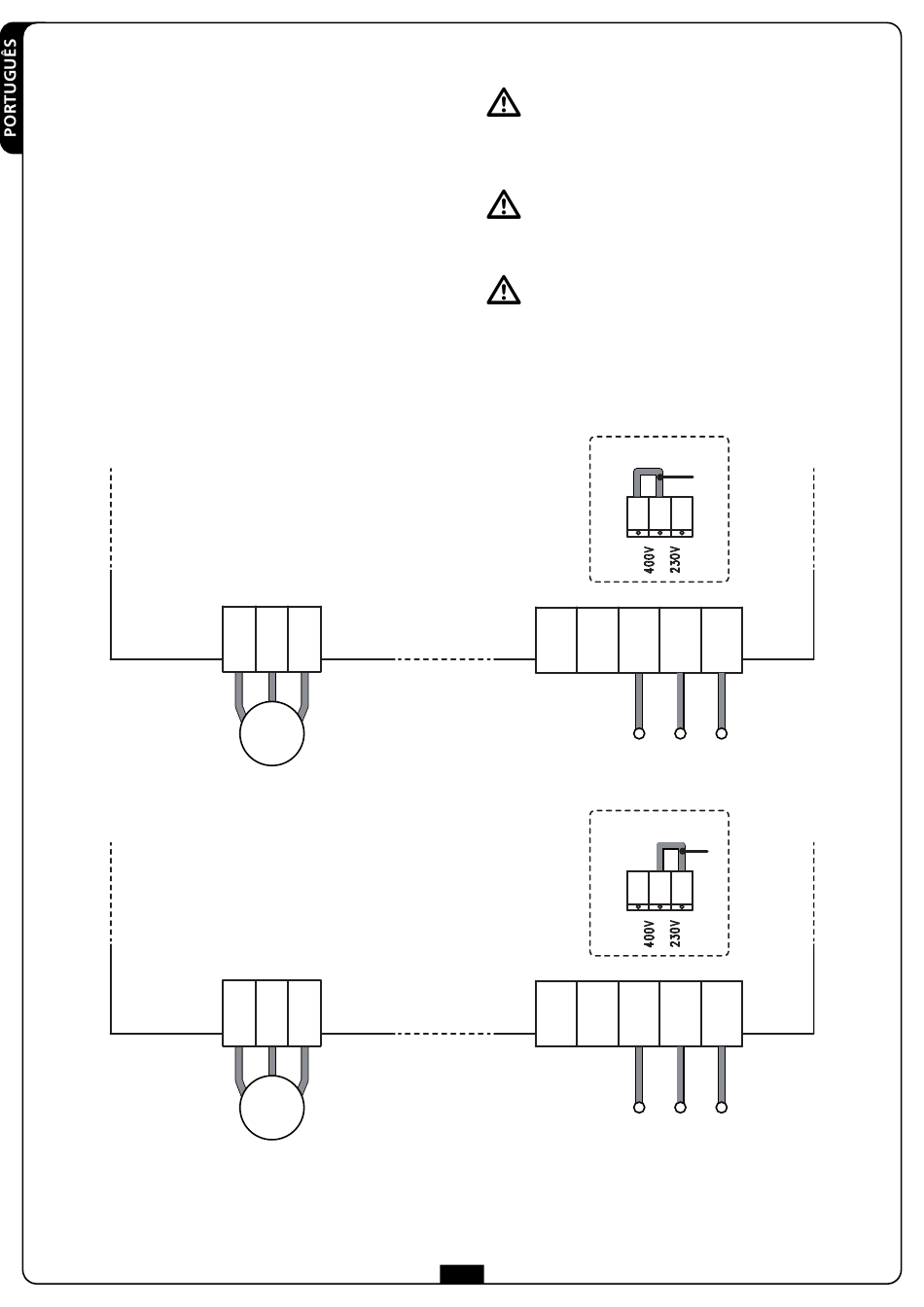

Os seguintes esquemas indicam como se devem ligar a
alimentação e os cabos do motor e como se deve colocar a
ponte de selecção da tensão para cada caso.
Trifásico 400V
MOTOR
Trifásico 230V
MOTOR
U3 U2 U1
M
3~
U3 U2 U1
M
3~
ATENÇÃO: Antes de ligar à corrente, certificar-se de
que está correctamente colocada a ponte de selecção da
tensão (J1). Uma programação incorrecta pode danificar
seriamente o quadro eléctrico
Conectar o condutor de terra dos motores ao sistema de
aterramento da rede de alimentação (a central HEAVY2 possui
dois terminais dedicados W1 e W2).
ATENÇÃO: O quadro eléctrico não fornece qualquer
protecção nos motores. Aconselha-se a instalar um
dispositivo salva-motor antes de se proceder à instalação
do motor
VOLTAGE SELECTOR
W1 W2 W3
VOLTAGE SELECTOR
W1 W2 W3
