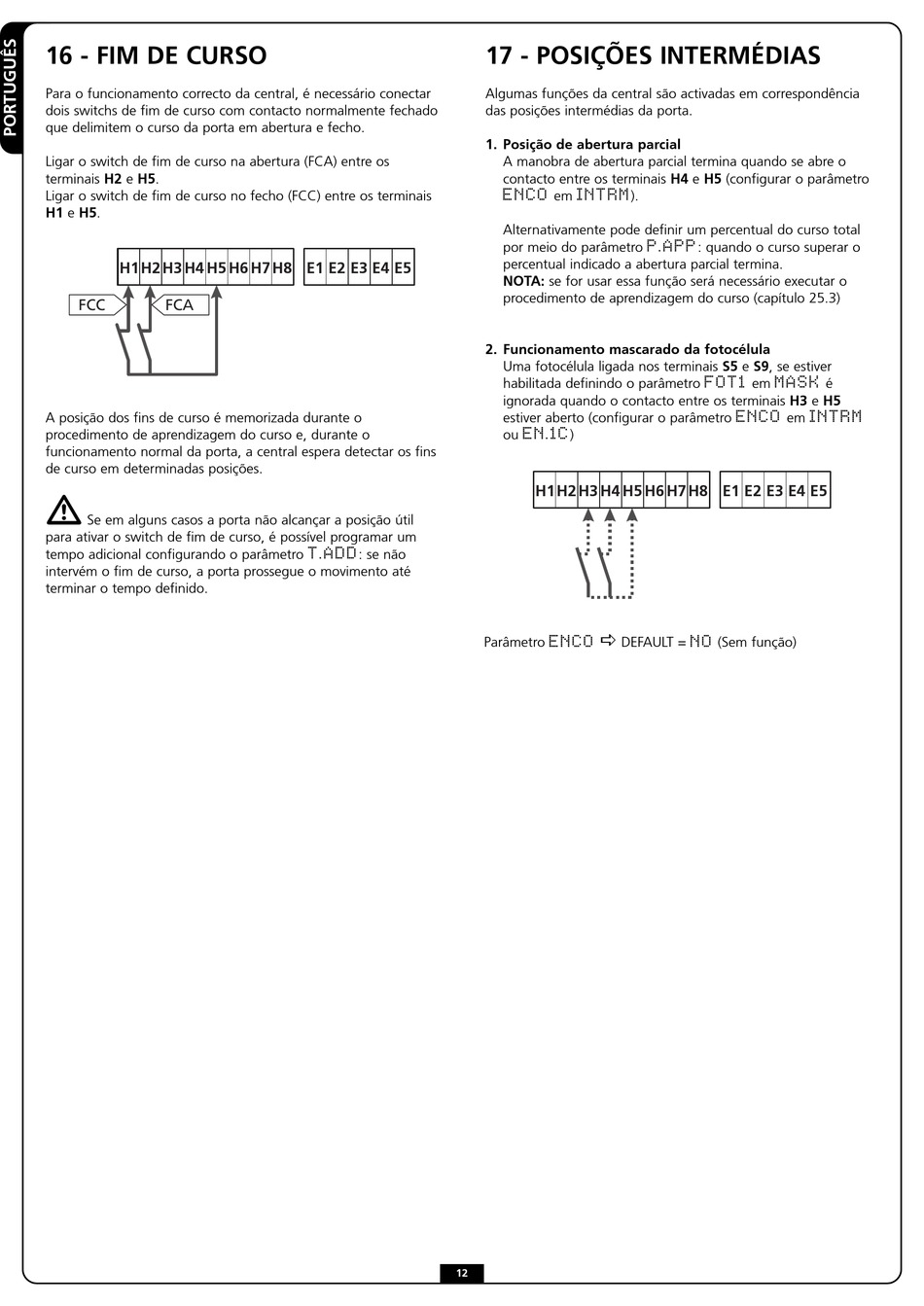

16 - FIM DE CURSO
Para o funcionamento correcto da central, é necessário conectar
dois switchs de fim de curso com contacto normalmente fechado
que delimitem o curso da porta em abertura e fecho.
Ligar o switch de fim de curso na abertura (FCA) entre os
terminais H2 e H5.
Ligar o switch de fim de curso no fecho (FCC) entre os terminais
H1 e H5.
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
FCC
FCA
A posição dos fins de curso é memorizada durante o
procedimento de aprendizagem do curso e, durante o
funcionamento normal da porta, a central espera detectar os fins
de curso em determinadas posições.
Se em alguns casos a porta não alcançar a posição útil
para ativar o switch de fim de curso, é possível programar um
tempo adicional configurando o parâmetro
intervém o fim de curso, a porta prossegue o movimento até
terminar o tempo definido.
T.ADD
: se não
12
17 - POSIÇÕES INTERMÉDIAS
Algumas funções da central são activadas em correspondência
das posições intermédias da porta.
1. Posição de abertura parcial
A manobra de abertura parcial termina quando se abre o
contacto entre os terminais H4 e H5 (configurar o parâmetro
ENCO
INTRM
em
).
Alternativamente pode definir um percentual do curso total
P.APP
por meio do parâmetro
percentual indicado a abertura parcial termina.
NOTA: se for usar essa função será necessário executar o
procedimento de aprendizagem do curso (capítulo 25.3)
2. Funcionamento mascarado da fotocélula
Uma fotocélula ligada nos terminais S5 e S9, se estiver
habilitada definindo o parâmetro
ignorada quando o contacto entre os terminais H3 e H5
estiver aberto (configurar o parâmetro
EN.1C
ou
)
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCO
Parâmetro
DEFAULT =
: quando o curso superar o
FOT1
MASK
em
é
ENCO
INTRM
em
NO
(Sem função)
