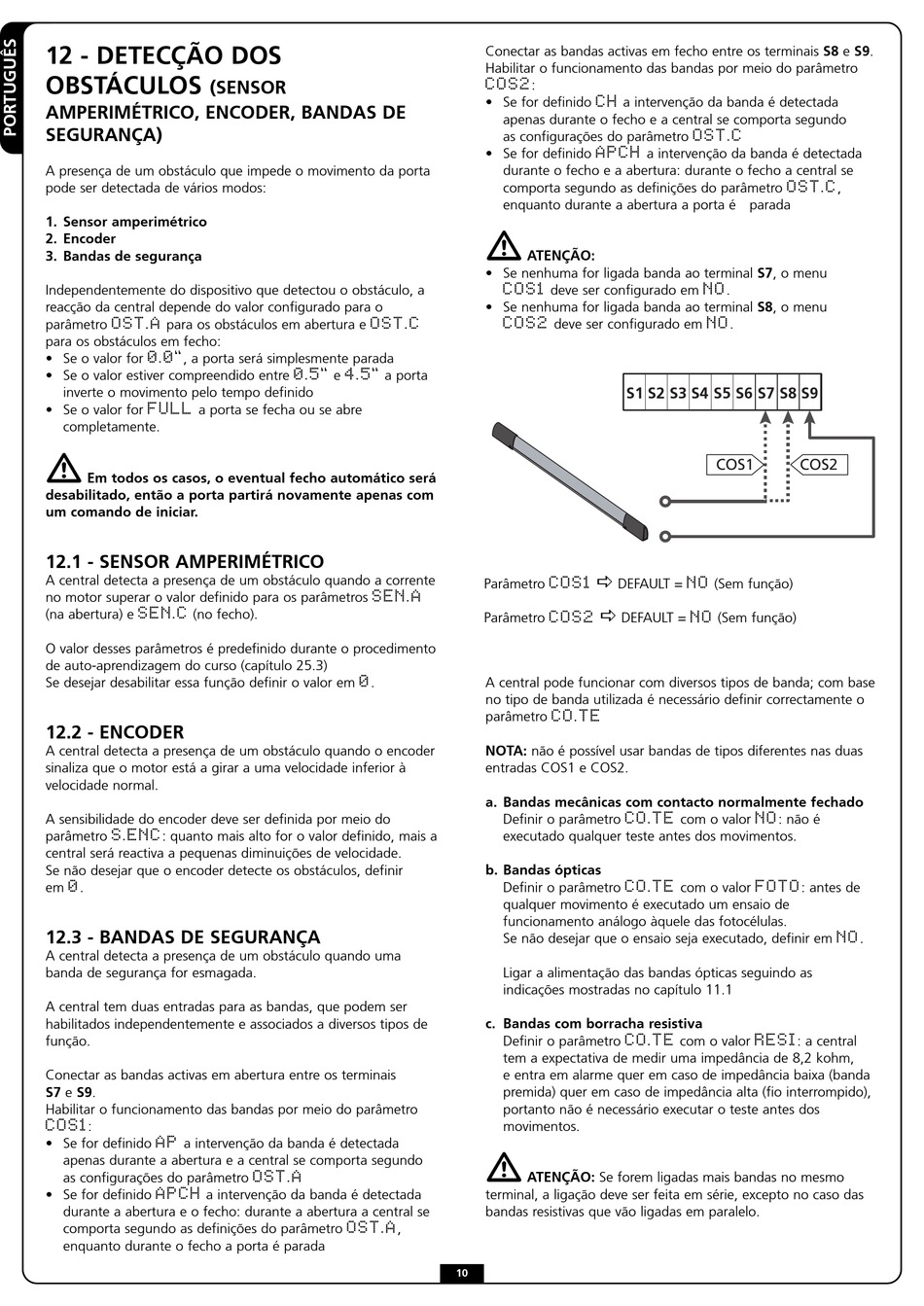

12 - DETECÇÃO DOS
OBSTÁCULOS
(SENSOR
AMPERIMÉTRICO, ENCODER, BANDAS DE
SEGURANÇA)
A presença de um obstáculo que impede o movimento da porta
pode ser detectada de vários modos:
1. Sensor amperimétrico

2. Encoder

3. Bandas de segurança
Independentemente do dispositivo que detectou o obstáculo, a
reacção da central depende do valor configurado para o
OST.A
parâmetro para os obstáculos em abertura e
para os obstáculos em fecho:
0.0"
• Se o valor for , a porta será simplesmente parada
• Se o valor estiver compreendido entre
inverte o movimento pelo tempo definido
FULL
• Se o valor for a porta se fecha ou se abre
completamente.
Em todos os casos, o eventual fecho automático será
desabilitado, então a porta partirá novamente apenas com
um comando de iniciar.
12.1 - SENSOR AMPERIMÉTRICO
A central detecta a presença de um obstáculo quando a corrente
no motor superar o valor definido para os parâmetros
SEN.C
(na abertura) e (no fecho).
O valor desses parâmetros é predefinido durante o procedimento
de auto-aprendizagem do curso (capítulo 25.3)
Se desejar desabilitar essa função definir o valor em
12.2 - ENCODER
A central detecta a presença de um obstáculo quando o encoder
sinaliza que o motor está a girar a uma velocidade inferior à
velocidade normal.
A sensibilidade do encoder deve ser definida por meio do
S.ENC
parâmetro : quanto mais alto for o valor definido, mais a
central será reactiva a pequenas diminuições de velocidade.
Se não desejar que o encoder detecte os obstáculos, definir
0
em .
12.3 - BANDAS DE SEGURANÇA
A central detecta a presença de um obstáculo quando uma
banda de segurança for esmagada.
A central tem duas entradas para as bandas, que podem ser
habilitados independentemente e associados a diversos tipos de
função.
Conectar as bandas activas em abertura entre os terminais
S7 e S9.
Habilitar o funcionamento das bandas por meio do parâmetro
COS1
:
AP
• Se for definido a intervenção da banda é detectada
apenas durante a abertura e a central se comporta segundo
as configurações do parâmetro
APCH
• Se for definido a intervenção da banda é detectada
durante a abertura e o fecho: durante a abertura a central se
comporta segundo as definições do parâmetro
enquanto durante o fecho a porta é parada
OST.C
0.5" 4.5"
e a porta
SEN.A
0
.
OST.A
OST.A
,
Conectar as bandas activas em fecho entre os terminais S8 e S9.
Habilitar o funcionamento das bandas por meio do parâmetro
COS2
:
CH
• Se for definido a intervenção da banda é detectada
apenas durante o fecho e a central se comporta segundo
as configurações do parâmetro
APCH
• Se for definido
durante o fecho e a abertura: durante o fecho a central se
comporta segundo as definições do parâmetro
enquanto durante a abertura a porta é parada
ATENÇÃO:
• Se nenhuma for ligada banda ao terminal S7, o menu
COS1
deve ser configurado em
• Se nenhuma for ligada banda ao terminal S8, o menu
COS2
deve ser configurado em
S1 S2 S3 S4 S5 S6 S7 S8 S9
COS1
Parâmetro DEFAULT =
COS2
Parâmetro DEFAULT =
A central pode funcionar com diversos tipos de banda; com base
no tipo de banda utilizada é necessário definir correctamente o
CO.TE
parâmetro
NOTA: não é possível usar bandas de tipos diferentes nas duas
entradas COS1 e COS2.
a. Bandas mecânicas com contacto normalmente fechado
CO.TE
Definir o parâmetro
executado qualquer teste antes dos movimentos.
b. Bandas ópticas
CO.TE
Definir o parâmetro
qualquer movimento é executado um ensaio de
funcionamento análogo àquele das fotocélulas.
Se não desejar que o ensaio seja executado, definir em
Ligar a alimentação das bandas ópticas seguindo as
indicações mostradas no capítulo 11.1
c. Bandas com borracha resistiva
CO.TE
Definir o parâmetro
tem a expectativa de medir uma impedância de 8,2 kohm,
e entra em alarme quer em caso de impedância baixa (banda
premida) quer em caso de impedância alta (fio interrompido),
portanto não é necessário executar o teste antes dos
movimentos.
ATENÇÃO: Se forem ligadas mais bandas no mesmo
terminal, a ligação deve ser feita em série, excepto no caso das
bandas resistivas que vão ligadas em paralelo.
10
OST.C
a intervenção da banda é detectada
OST.C
NO
.
NO
.
COS1 COS2
NO
(Sem função)
NO
(Sem função)
NO
com o valor : não é
FOTO
com o valor : antes de
RESI
com o valor : a central
,
NO
.
