9 - STROMVERSORGUNG UND
MOTOREN
Die Steuerung ist u ̈ ber eine elektrische Linie zu versorgen, die
entsprechend den gesetzlichen Bestimmungen mit einem
magnetothermischen Differentialschalter geschu ̈ tzt ist.
Die Steuerzentrale kann einen Dreiphasenmotor, 230 V / 400 V,
in Dreieckschaltung, steuern.
Je nach Motortyp stehen drei Arten der notwendigen
Stromversorgung zur Auswahl,:
• dreiphasig 400V
• dreiphasig 230V
• einphasig 230V

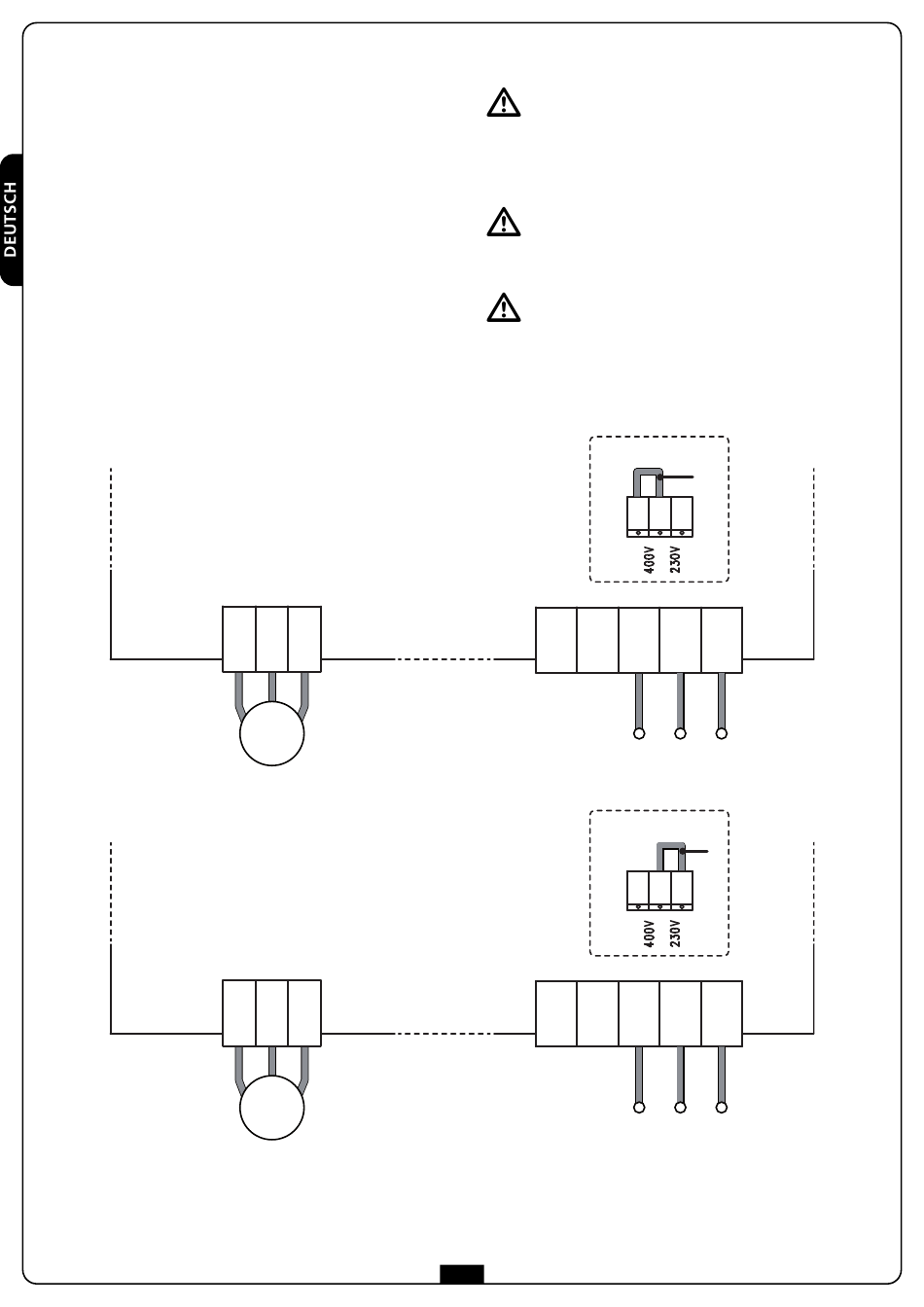

Nachfolgend ist das Anschlussschema fu ̈ r Stromversorgung und
Motorenkabel, sowie die jeweilige Überbru ̈ ckung zur
Spannungswahl im Einzelfall dargestellt.
Dreiphasig 400V
MOTOR
Dreiphasig 230V
MOTOR
U3
U2
U1
M
3~
U3
U2
U1
M
3~
ACHTUNG: man vergewissere sich vor dem Anlegen
der Spannung, dass die jeweilige Überbru ̈ ckung zur
Spannungswahl korrekt eingestellt wurde (J1). Nicht
korrekte Einstellung kann die Steuerung ernsthaft
schädigen.
Die Erdung der Motoren an die Erdung des
Versorgungsnetzes anschließen (die HEAVY2 Steuerzentrale
verfügt über zwei Klemmen W1 und W2).
ACHTUNG: die Steuerung wird ohne
Motorenschutzvorrichtung geliefert. Es wird daher
empfohlen, vor dem Motor eine Motorenschutzvorrichtung
zu installieren
VOLTAGE SELECTOR
W1
W2
W3
VOLTAGE SELECTOR
W1
W2
W3
32
J1
W4
W5
MAINS
T
S
R
J1
W4
W5
MAINS
T
S
R
