18 - ENCODER
A posição da porta pode ser identificada de maneira muito mais
precisa se no motor for instalado um encoder incremental.
ATENÇÃO: é indispensável executar a aprendizagem
do curso (capítulo 25.3) para utilizar essa função
NOTA: o encoder utiliza os mesmos terminais dos switchs para
as posições intermédias. Se for utilizado um encoder não é
possível utilizar os switchs para as posições intermédias.

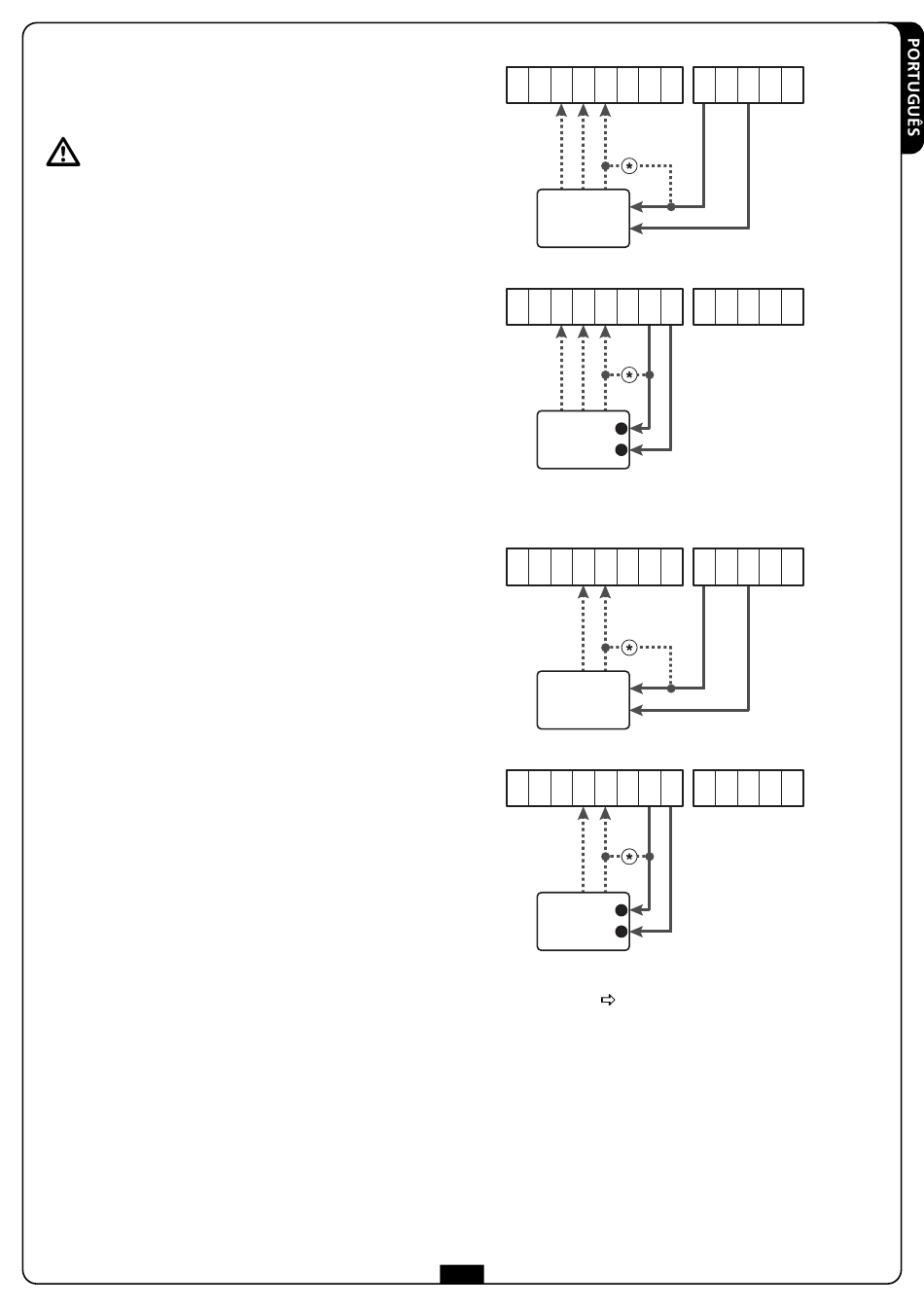

É possível usar duas tipologias de encoder:
• Encoder de dois canais: a direcção do movimento da porta
é indicada pelo próprio encoder.
Conectar os dois canais nos terminais H3 e H4
(a ordem de conexão não é importante)
Conectar o comum no terminal H5
ENCO
Definir o menu
em
• Encoder de um canal: a direcção de movimento é
determinada pelo comando que parte da central ao inverter.
Conectar o canal do encoder no terminal H4
Conectar o comum no terminal H5
ENCO
Definir o menu
em
Se o encoder for alimentado por 24Vac conectar a alimentação
nos terminais E1 e E3.
Se o encoder for alimentado por 12Vdc conectar a alimentação
nos terminais H7 (-) e H8 (+).
*NOTA: se o encoder tiver um único fio para o negativo da
alimentação e o comum das saídas, conectar o terminal H5
com o negativo da alimentação (terminal H7 ou um dos
terminais E1-E3)
EN.2C
.
EN.1C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCODER
2C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
-
ENCODER
+
2C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCODER
1C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
-
ENCODER
1C
+
ENCO
Parâmetro
DEFAULT =
13
24Vac
12Vdc
24Vac
12Vdc
NO
(Sem função)
