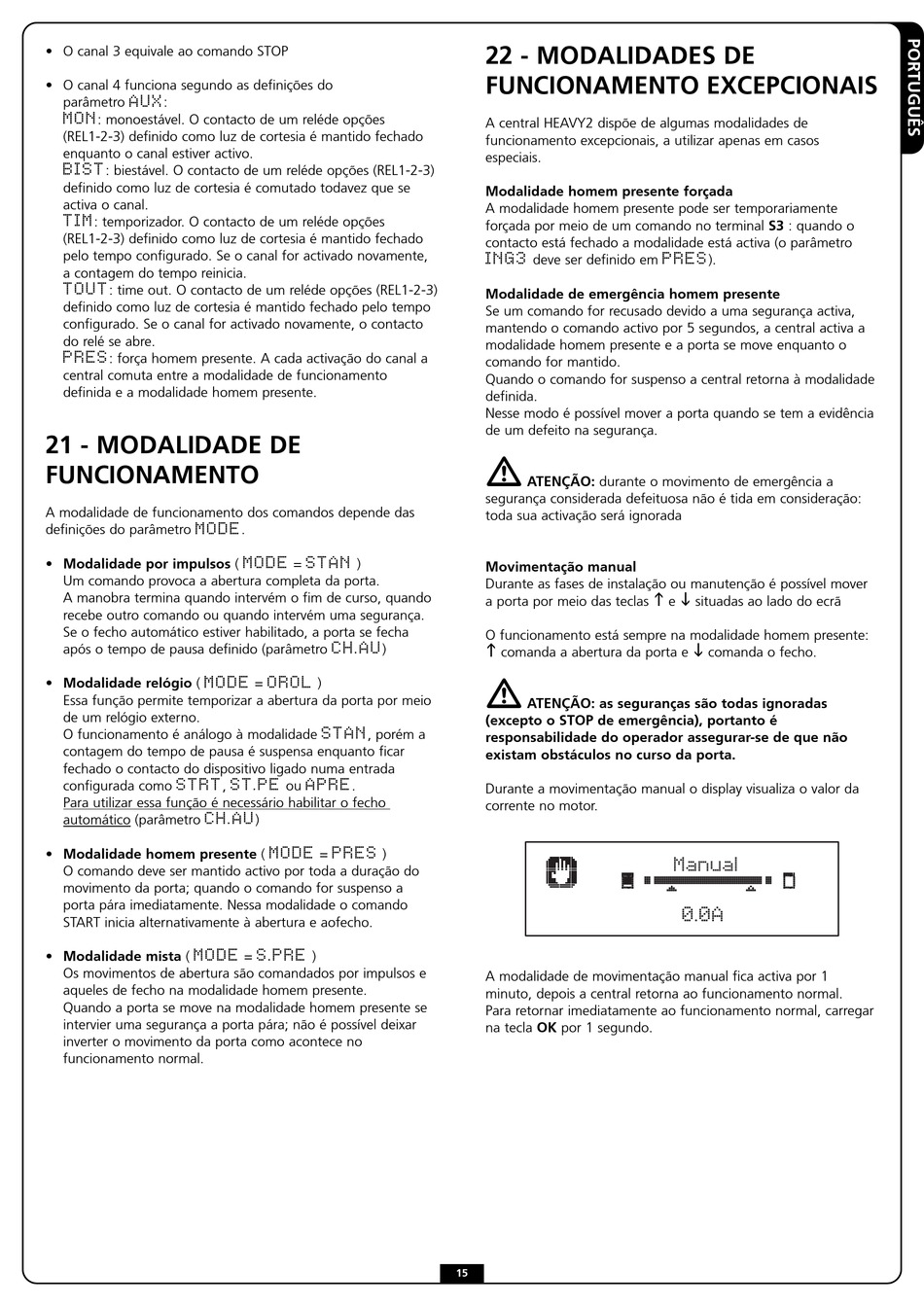

• O canal 3 equivale ao comando STOP
• O canal 4 funciona segundo as definições do
AUX
parâmetro
:
MON
: monoestável. O contacto de um reléde opções
(REL1-2-3) definido como luz de cortesia é mantido fechado
enquanto o canal estiver activo.
BIST
: biestável. O contacto de um reléde opções (REL1-2-3)
definido como luz de cortesia é comutado todavez que se
activa o canal.
TIM
: temporizador. O contacto de um reléde opções
(REL1-2-3) definido como luz de cortesia é mantido fechado
pelo tempo configurado. Se o canal for activado novamente,
a contagem do tempo reinicia.
TOUT
: time out. O contacto de um reléde opções (REL1-2-3)
definido como luz de cortesia é mantido fechado pelo tempo
configurado. Se o canal for activado novamente, o contacto
do relé se abre.
PRES
: força homem presente. A cada activação do canal a
central comuta entre a modalidade de funcionamento
definida e a modalidade homem presente.
21 - MODALIDADE DE
FUNCIONAMENTO
A modalidade de funcionamento dos comandos depende das
MODE
definições do parâmetro
• Modalidade por impulsos (
Um comando provoca a abertura completa da porta.
A manobra termina quando intervém o fim de curso, quando
recebe outro comando ou quando intervém uma segurança.
Se o fecho automático estiver habilitado, a porta se fecha
após o tempo de pausa definido (parâmetro
MODE
• Modalidade relógio (
Essa função permite temporizar a abertura da porta por meio
de um relógio externo.
O funcionamento é análogo à modalidade
contagem do tempo de pausa é suspensa enquanto ficar
fechado o contacto do dispositivo ligado numa entrada
STRT
configurada como
Para utilizar essa função é necessário habilitar o fecho
CH.AU
automático (parâmetro
• Modalidade homem presente (
O comando deve ser mantido activo por toda a duração do
movimento da porta; quando o comando for suspenso a
porta pára imediatamente. Nessa modalidade o comando
START inicia alternativamente à abertura e aofecho.
MODE
• Modalidade mista (
Os movimentos de abertura são comandados por impulsos e
aqueles de fecho na modalidade homem presente.
Quando a porta se move na modalidade homem presente se
intervier uma segurança a porta pára; não é possível deixar
inverter o movimento da porta como acontece no
funcionamento normal.
.
MODE
STAN
=
)
CH.AU
)
OROL
=
)
STAN
, porém a
ST.PE
APRE
,
ou
.
)
MODE
PRES
=
)
S.PRE
=
)
22 - MODALIDADES DE
FUNCIONAMENTO EXCEPCIONAIS
A central HEAVY2 dispõe de algumas modalidades de
funcionamento excepcionais, a utilizar apenas em casos
especiais.
Modalidade homem presente forçada
A modalidade homem presente pode ser temporariamente
forçada por meio de um comando no terminal S3 : quando o
contacto está fechado a modalidade está activa (o parâmetro
ING3
deve ser definido em
Modalidade de emergência homem presente
Se um comando for recusado devido a uma segurança activa,
mantendo o comando activo por 5 segundos, a central activa a
modalidade homem presente e a porta se move enquanto o
comando for mantido.
Quando o comando for suspenso a central retorna à modalidade
definida.
Nesse modo é possível mover a porta quando se tem a evidência
de um defeito na segurança.
ATENÇÃO: durante o movimento de emergência a
segurança considerada defeituosa não é tida em consideração:
toda sua activação será ignorada
Movimentação manual
Durante as fases de instalação ou manutenção é possível mover
a porta por meio das teclas
O funcionamento está sempre na modalidade homem presente:
h
comanda a abertura da porta e
ATENÇÃO: as seguranças são todas ignoradas
(excepto o STOP de emergência), portanto é
responsabilidade do operador assegurar-se de que não
existam obstáculos no curso da porta.
Durante a movimentação manual o display visualiza o valor da
corrente no motor.
A modalidade de movimentação manual fica activa por 1
minuto, depois a central retorna ao funcionamento normal.
Para retornar imediatamente ao funcionamento normal, carregar
na tecla OK por 1 segundo.
15
PRES
).
h
i
e
situadas ao lado do ecrã
i
comanda o fecho.
Manual
0.0A
