5 - BESCHREIBUNG DER
STEUERZENTRALE
Die digitale Zentrale HEAVY2 ist ein innovatives Produkt der V2,
welches Sicherheit und Zuverlässigkeit fu ̈ r die Automatisierung
von industrielle Sektionaltore und Schiebetoren.
Unter Einhaltung der europäischen Bestimmungen hinsichtlich
der elektrischen Sicherheit und der elektromagnetischen
Kompatibilität (EN 60335-1, EN 50081-1 und EN 50082-1)
zeichnet sie sich durch die vollständige elektrische Isolierung
des Niederspannungskreislaufs (einschließlich der Motoren) der
Netzspannung aus.
Weitere Charakteristiken
• Mehrsprachiges Programmierungsmenü mit Graphikdisplay
mit Auflösung 122x32 Pixel
• Versorgung für 1 Drei-Phasen-Motor 230V / 400V oder
Einphasenmotor 230V
• Eingang für den Anschluss eines Encoders
• Stecker für Modular-Funkempfänger MRx
• Verwaltung von Start, Fußgängerstart, Stopp durch Sender
• 2 programmierbare Relais-Ausgänge, Lichter, Elektroschlösser,
Ampel oder Betriebstest 12Vdc
• Ausgang Blinker 230V (Blinker mit Intermittenz verwenden)
• Test der Sicherheitsvorrichtungen (Fotozellen und
Sicherheitsrippen ) vor dem Öffnen
• Selbsterlernung des Wegs
• Erfassung von Hindernissen mit amperometrischem Sensor
• Betriebszyklen-Zähler mit Einstellung der Wartungshinweise
• Überwachung des Status der Eingänge über Display
• ADI Stecker zum Anschluss der optionellen Module
CL1+, WES-ADI
6 - SPRACHWAHL
Die HEAVY2 Steuerzentrale zeigt auf dem Graphikdisplay
Meldungen zur Vereinfachung der Installationsphasen an.
Die voreingestellte Sprache ist ENGLISCH, man kann aber auch
eine andere Sprache auswählen.
Um eine andere Sprache auszuwählen, wie folgt vorgehen:
1. Steuerzentrale versorgen
2. Das Display zeigt die Firmware Version der Mikrocontroller an,
die Seriennummer und die Sprache:
ENGLISH
3. Wird auf dem Display
Auf dem Display erscheint eine andere Sprache
ITALIANO
(z. B.
)
4. Die Taste OK freigeben: Die neue Sprache wurde eingestellt.
Um eine andere Sprache als ITALIENISCH zu laden, muss man die
Software V2+ mit dem Zubehör CL1+ verwenden:
1. Das Sprachpaket von der Websteite V2 (www.v2home.com)
im Reservierten Bereich herunterladen
2. Die Datei der ausgewählten Datei auf die Vorrichtung
CL1+ mit der Software V2+ herunterladen
3. Die Steuerzentrale HEAVY2 von der Versorgung isolieren
4. Die Vorrichtung CL1+ in den ADI Stecker der Steuerzentrale
HEAVY2 einfügen
5. Die Steuerzentrale HEAVY2 versorgen: Die neue Sprache wird
heruntergeladen und automatisch eingestellt
6. Die Vorrichtung CL1+ herausnehmen
ENGLISH
angezeigt OK drücken:
7 - BEDIENTAFEL
Wird die Versorgung aktiviert, zeigt das Display in Folge die
folgenden Informationen an:
1. Firmware-Versione des Mikrocontrollers der Steuerzentrale
2. Seriennummer
3. Aktuell eingestellte Sprache

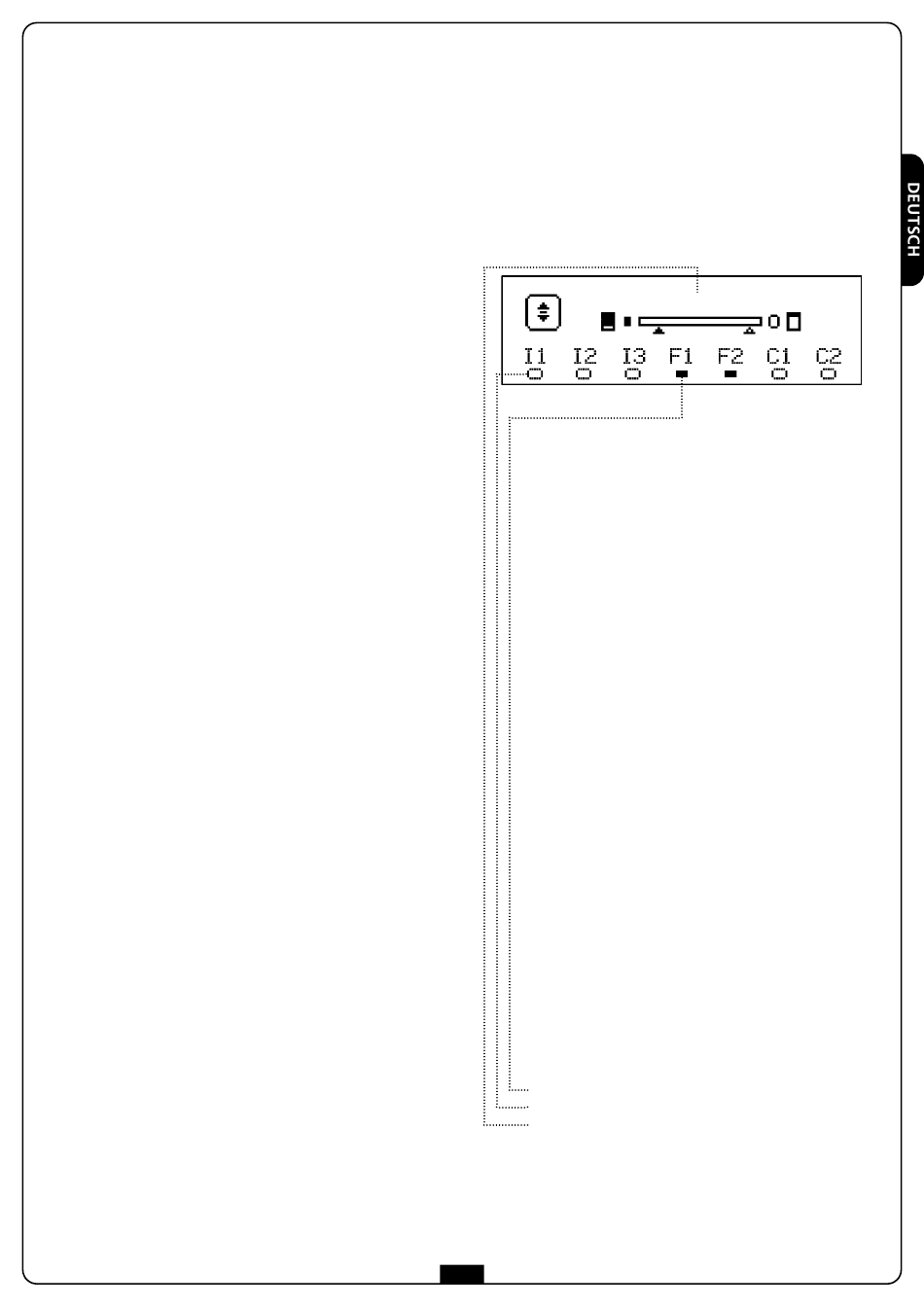

Im Folgenden wird die Bedientafel angezeigt:
Die Bedientafel (in Standby) zeigt den Status der Kontakte
des Klemmenbretts und der Programmierungstasten an:
I1
Eingang EING1
I2
Eingang EING2
I3
Eingang EING3
F1
Eingang FOTOZELLE 1
F2
Eingang FOTOZELLE 2
C1
Eingang SICHERHEITSRIPPE 1
C2
Eingang SICHERHEITSRIPPE 2
Das Kügelchen unter dem Kürzel der Eingänge zeigt den
Status der Eingänge an:
• VOLLES Kügelchen: Kontakt geschlossen
• LEERES Kügelchen: Kontakt offen
Im oberen Teil des Displays wird der Status der
Automation angezeigt:
• Die Meldung (z. B WARTEN) zeigt den Status der
Steuerzentrale an
• Die Leiste unter der Meldung zeigt die Position der Tür
zum Endschalter an
• Das linke Kügelchen der Leiste zeigt den
Schließ-Endschalter an
• Das rechte Kügelchen der Leiste zeigt den
Öffnungs-Endschalter an
• Der linke Pfeil zeigt den Status der Vorrichtung an,
die an die Klemme H3 angeschlossen ist
• Der rechte Pfeil zeigt den Status der Vorrichtung an,
die an die Klemme H4 angeschlossen ist
Das Kügelchen des Endschalters und die Eingänge
H3 und H4 zeigen den Status des Eingangs an:
• VOLLER Pfeil / Kügelchen: Kontakt geschlossen
• LEERER Pfeil / Kügelchen: Kontakt offen
In dem oben aufgeführten Beispiel, zeigt das Display an,
dass:
• Der Kontakt der Eingänge F1 - F2 geschlossen ist
• Der Kontakt der Eingänge I1 - I2 - I3 - C1 - C2 offen ist
• Die Tür ist geschlossen und WARTET auf einen BEFEHL
