16 - EINDLOOP
Voor de correcte werking van de besturingseenheid moeten twee
eindschakelaars met normaal gesloten contact aangesloten
worden die de loop van de deur bij openen en sluiten zullen
begrenzen.

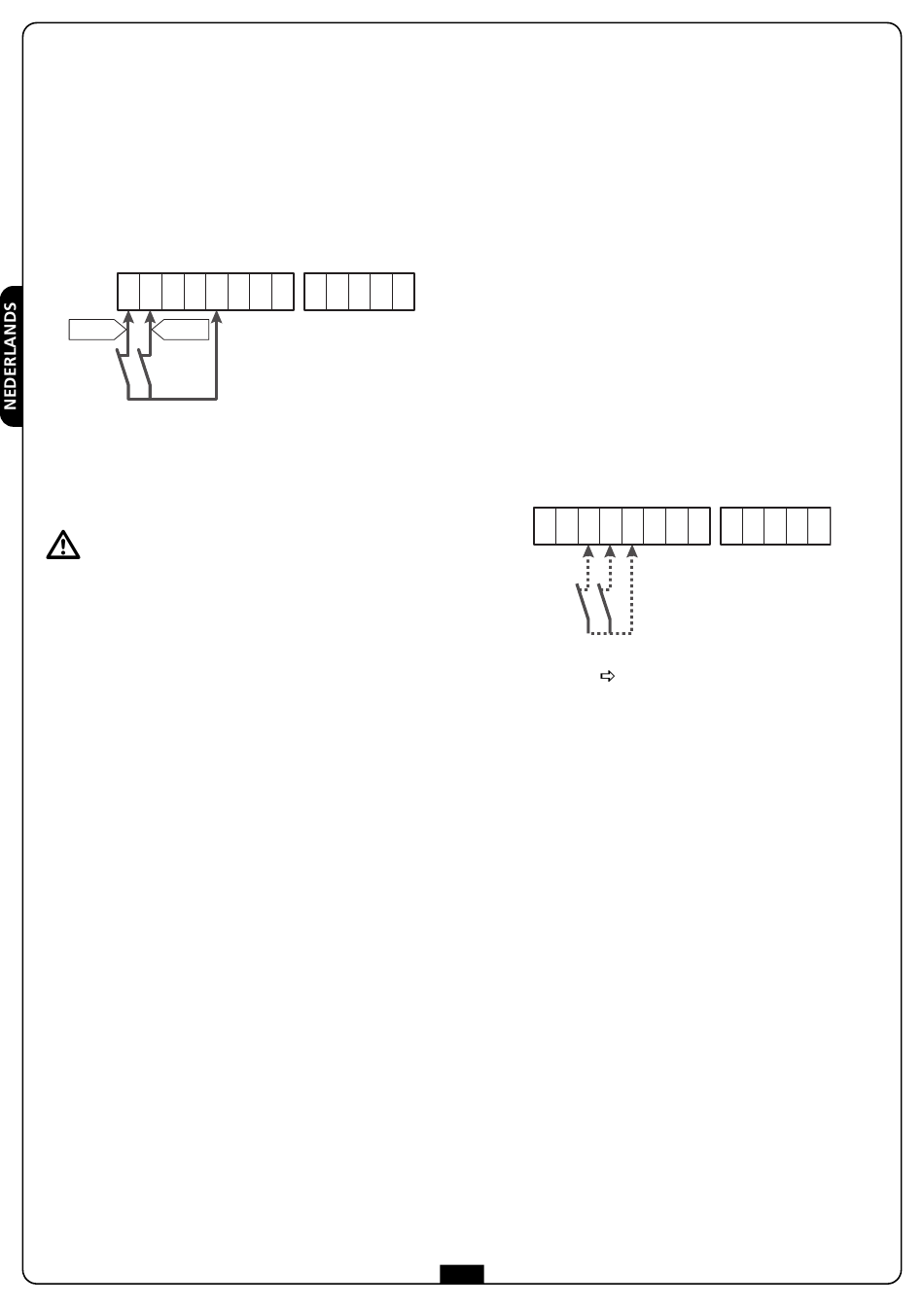

Verbind de eindschakelaar van de openingsfase (FCA) tussen de
klemmen H2 en H5.
Verbind de eindschakelaar van de sluitingsfase (FCC) tussen de
klemmen H1 en H5.
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
FCC
FCA
De stand van de eindschakelaars wordt tijdens de
aanleerprocedure van de loop vastgelegd en tijdens de normale
werking van de deur verwacht de besturingseenheid de
eindschakelaars in bepaalde posities waar te nemen.
Als in sommige situaties de deur de nuttige positie niet
bereikt om de eindschakelaar te activeren, is het mogelijk een
extra tijd te programmeren door de parameter
configureren: als de eindschakelaar niet ingrijpt, zal de deur
verder bewegen tot de ingestelde tijd vervalt.
17 - TUSSENPOSITIES
Sommige functies van de besturingseenheid worden in de
tussenposities van de deur geactiveerd.
1. Positie gedeeltelijke opening
3. Gemaskerde werking van de fotocel
T.ADD
te
Parameter
64
De gedeeltelijke opening eindigt wanneer het contact tussen
de klemmen H4 en H5 open gat (de parameter
INTRM
configureren).
Anders kan er een percentage van de totale loop worden
ingesteld door middel van de parameter
de loop boven het aangegeven percentage uitkomt eindigt de
gedeeltelijke opening.
OPMERKING: als men deze functie gebruikt moet het
leerprocedé van de loop worden uitgevoerd (hoofdstuk 25.3)
Een fotocel aangesloten met de klemmen S5 en S9, indien
actief door instelling van de parameter
wordt genegeerd wanneer het contact tussen de klemmen
H3 e H5 open is (de parameter
EN.1C
instellen)
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCO
DEFAULT =
ENCO
op
P.APP
: wanneer
FOT1
MASK
op
,
ENCO
INTRM
op
of
NO
(geen functie)
