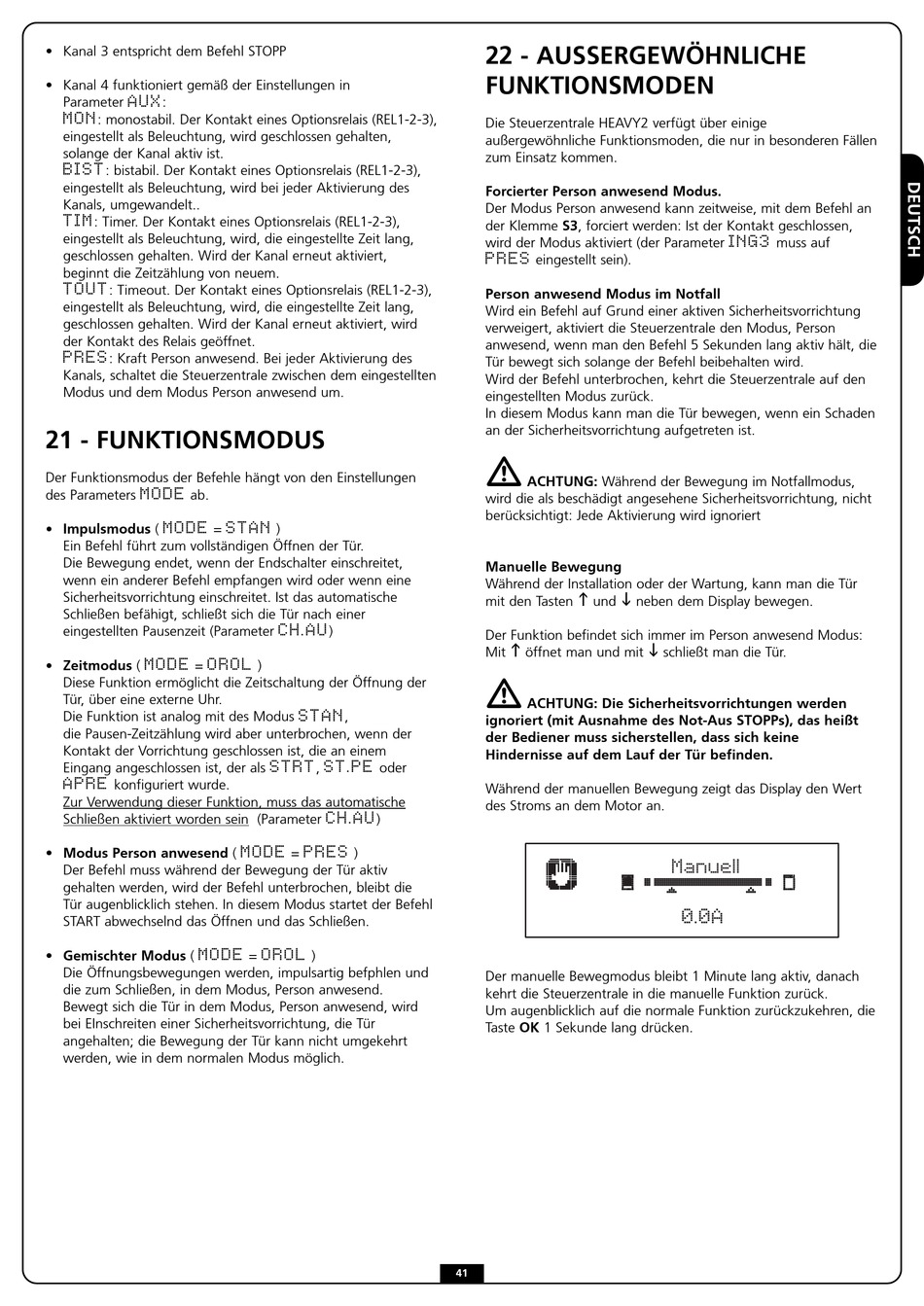

• Kanal 3 entspricht dem Befehl STOPP
• Kanal 4 funktioniert gemäß der Einstellungen in
AUX
Parameter
:
MON
: monostabil. Der Kontakt eines Optionsrelais (REL1-2-3),
eingestellt als Beleuchtung, wird geschlossen gehalten,
solange der Kanal aktiv ist.
BIST
: bistabil. Der Kontakt eines Optionsrelais (REL1-2-3),
eingestellt als Beleuchtung, wird bei jeder Aktivierung des
Kanals, umgewandelt..
TIM
: Timer. Der Kontakt eines Optionsrelais (REL1-2-3),
eingestellt als Beleuchtung, wird, die eingestellte Zeit lang,
geschlossen gehalten. Wird der Kanal erneut aktiviert,
beginnt die Zeitzählung von neuem.
TOUT
: Timeout. Der Kontakt eines Optionsrelais (REL1-2-3),
eingestellt als Beleuchtung, wird, die eingestellte Zeit lang,
geschlossen gehalten. Wird der Kanal erneut aktiviert, wird
der Kontakt des Relais geöffnet.
PRES
: Kraft Person anwesend. Bei jeder Aktivierung des
Kanals, schaltet die Steuerzentrale zwischen dem eingestellten
Modus und dem Modus Person anwesend um.
21 - FUNKTIONSMODUS
Der Funktionsmodus der Befehle hängt von den Einstellungen
MODE
des Parameters
ab.
MODE
• Impulsmodus (
=
Ein Befehl führt zum vollständigen Öffnen der Tür.
Die Bewegung endet, wenn der Endschalter einschreitet,
wenn ein anderer Befehl empfangen wird oder wenn eine
Sicherheitsvorrichtung einschreitet. Ist das automatische
Schließen befähigt, schließt sich die Tür nach einer
eingestellten Pausenzeit (Parameter
MODE
OROL
• Zeitmodus (
=
Diese Funktion ermöglicht die Zeitschaltung der Öffnung der
Tür, über eine externe Uhr.
Die Funktion ist analog mit des Modus
die Pausen-Zeitzählung wird aber unterbrochen, wenn der
Kontakt der Vorrichtung geschlossen ist, die an einem
Eingang angeschlossen ist, der als
APRE
konfiguriert wurde.
Zur Verwendung dieser Funktion, muss das automatische
Schließen aktiviert worden sein (Parameter
• Modus Person anwesend (
Der Befehl muss während der Bewegung der Tür aktiv
gehalten werden, wird der Befehl unterbrochen, bleibt die
Tür augenblicklich stehen. In diesem Modus startet der Befehl
START abwechselnd das Öffnen und das Schließen.
MODE
• Gemischter Modus (
Die Öffnungsbewegungen werden, impulsartig befphlen und
die zum Schließen, in dem Modus, Person anwesend.
Bewegt sich die Tür in dem Modus, Person anwesend, wird
bei EInschreiten einer Sicherheitsvorrichtung, die Tür
angehalten; die Bewegung der Tür kann nicht umgekehrt
werden, wie in dem normalen Modus möglich.
STAN
)
CH.AU
)
)
STAN
,
STRT
ST.PE
,
oder
CH.AU
)
MODE
PRES
=
)
OROL
=
)
22 - AUSSERGEWÖHNLICHE
FUNKTIONSMODEN
Die Steuerzentrale HEAVY2 verfügt über einige
außergewöhnliche Funktionsmoden, die nur in besonderen Fällen
zum Einsatz kommen.
Forcierter Person anwesend Modus.
Der Modus Person anwesend kann zeitweise, mit dem Befehl an
der Klemme S3, forciert werden: Ist der Kontakt geschlossen,
wird der Modus aktiviert (der Parameter
PRES
eingestellt sein).
Person anwesend Modus im Notfall
Wird ein Befehl auf Grund einer aktiven Sicherheitsvorrichtung
verweigert, aktiviert die Steuerzentrale den Modus, Person
anwesend, wenn man den Befehl 5 Sekunden lang aktiv hält, die
Tür bewegt sich solange der Befehl beibehalten wird.
Wird der Befehl unterbrochen, kehrt die Steuerzentrale auf den
eingestellten Modus zurück.
In diesem Modus kann man die Tür bewegen, wenn ein Schaden
an der Sicherheitsvorrichtung aufgetreten ist.
ACHTUNG: Während der Bewegung im Notfallmodus,
wird die als beschädigt angesehene Sicherheitsvorrichtung, nicht
berücksichtigt: Jede Aktivierung wird ignoriert
Manuelle Bewegung
Während der Installation oder der Wartung, kann man die Tür
h
i
mit den Tasten
und
Der Funktion befindet sich immer im Person anwesend Modus:
h
Mit
öffnet man und mit
ACHTUNG: Die Sicherheitsvorrichtungen werden
ignoriert (mit Ausnahme des Not-Aus STOPPs), das heißt
der Bediener muss sicherstellen, dass sich keine
Hindernisse auf dem Lauf der Tür befinden.
Während der manuellen Bewegung zeigt das Display den Wert
des Stroms an dem Motor an.
Der manuelle Bewegmodus bleibt 1 Minute lang aktiv, danach
kehrt die Steuerzentrale in die manuelle Funktion zurück.
Um augenblicklich auf die normale Funktion zurückzukehren, die
Taste OK 1 Sekunde lang drücken.
41
ING3
muss auf
neben dem Display bewegen.
i
schließt man die Tür.
Manuell
0.0A
