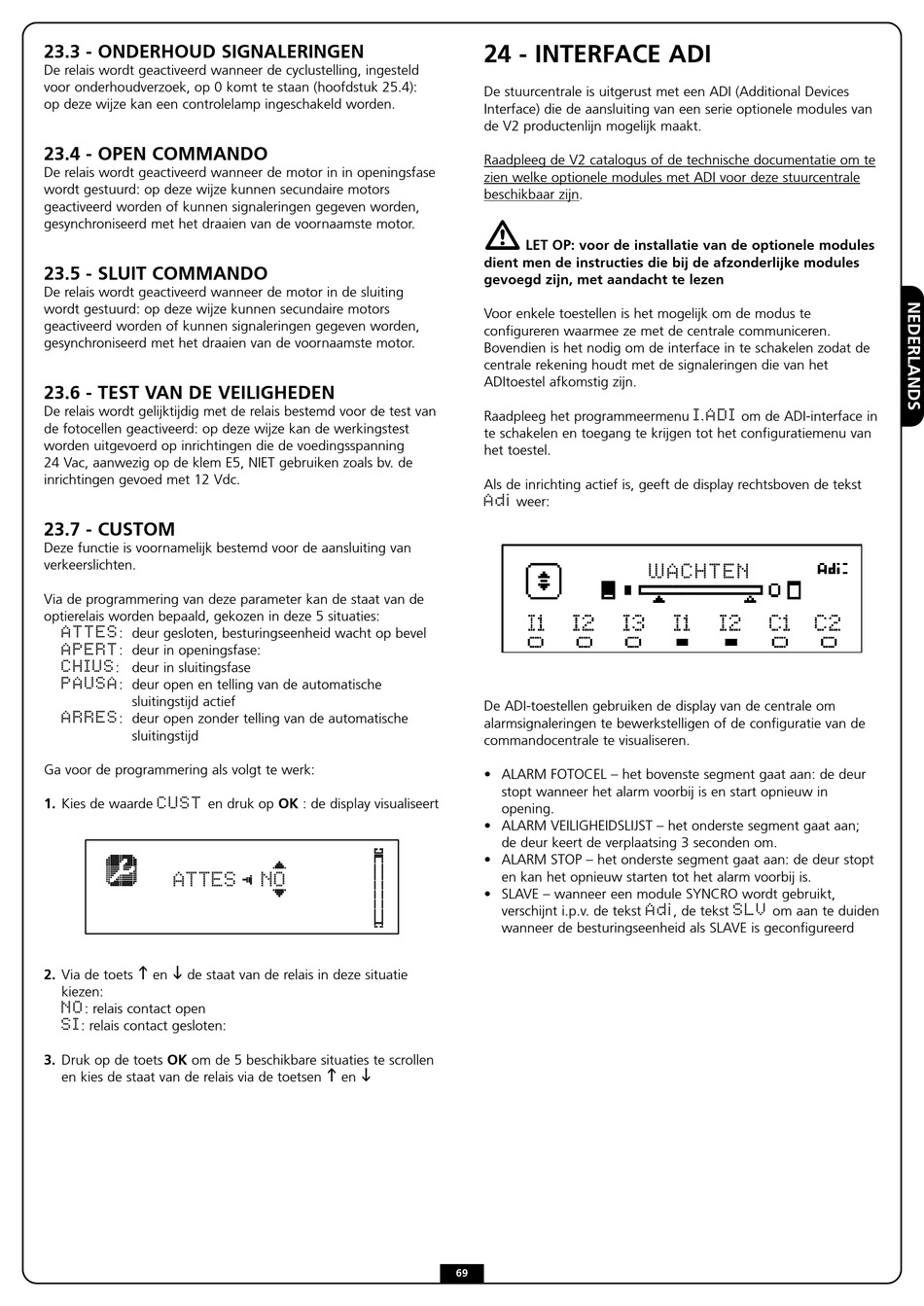

23.3 - ONDERHOUD SIGNALERINGEN
De relais wordt geactiveerd wanneer de cyclustelling, ingesteld
voor onderhoudverzoek, op 0 komt te staan (hoofdstuk 25.4):
op deze wijze kan een controlelamp ingeschakeld worden.
23.4 - OPEN COMMANDO
De relais wordt geactiveerd wanneer de motor in in openingsfase
wordt gestuurd: op deze wijze kunnen secundaire motors
geactiveerd worden of kunnen signaleringen gegeven worden,
gesynchroniseerd met het draaien van de voornaamste motor.
23.5 - SLUIT COMMANDO
De relais wordt geactiveerd wanneer de motor in de sluiting
wordt gestuurd: op deze wijze kunnen secundaire motors
geactiveerd worden of kunnen signaleringen gegeven worden,
gesynchroniseerd met het draaien van de voornaamste motor.
23.6 - TEST VAN DE VEILIGHEDEN
De relais wordt gelijktijdig met de relais bestemd voor de test van
de fotocellen geactiveerd: op deze wijze kan de werkingstest
worden uitgevoerd op inrichtingen die de voedingsspanning
24 Vac, aanwezig op de klem E5, NIET gebruiken zoals bv. de
inrichtingen gevoed met 12 Vdc.
23.7 - CUSTOM
Deze functie is voornamelijk bestemd voor de aansluiting van
verkeerslichten.
Via de programmering van deze parameter kan de staat van de
optierelais worden bepaald, gekozen in deze 5 situaties:
ATTES
: deur gesloten, besturingseenheid wacht op bevel
APERT
: deur in openingsfase:
CHIUS
: deur in sluitingsfase
PAUSA
: deur open en telling van de automatische
sluitingstijd actief
ARRES
: deur open zonder telling van de automatische
sluitingstijd
Ga voor de programmering als volgt te werk:
CUST
1. Kies de waarde
en druk op OK : de display visualiseert
ATTES NO
h
i
2. Via de toets
en
de staat van de relais in deze situatie
kiezen:
NO
: relais contact open
SI
: relais contact gesloten:
3. Druk op de toets OK om de 5 beschikbare situaties te scrollen
en kies de staat van de relais via de toetsen
24 - INTERFACE ADI
De stuurcentrale is uitgerust met een ADI (Additional Devices
Interface) die de aansluiting van een serie optionele modules van
de V2 productenlijn mogelijk maakt.
Raadpleeg de V2 catalogus of de technische documentatie om te
zien welke optionele modules met ADI voor deze stuurcentrale
beschikbaar zijn.
dient men de instructies die bij de afzonderlijke modules
gevoegd zijn, met aandacht te lezen
Voor enkele toestellen is het mogelijk om de modus te
configureren waarmee ze met de centrale communiceren.
Bovendien is het nodig om de interface in te schakelen zodat de
centrale rekening houdt met de signaleringen die van het
ADItoestel afkomstig zijn.
Raadpleeg het programmeermenu
te schakelen en toegang te krijgen tot het configuratiemenu van
het toestel.
Als de inrichting actief is, geeft de display rechtsboven de tekst
Adi
De ADI-toestellen gebruiken de display van de centrale om
alarmsignaleringen te bewerkstelligen of de configuratie van de
commandocentrale te visualiseren.
• ALARM FOTOCEL – het bovenste segment gaat aan: de deur
• ALARM VEILIGHEIDSLIJST – het onderste segment gaat aan;
• ALARM STOP – het onderste segment gaat aan: de deur stopt
• SLAVE – wanneer een module SYNCRO wordt gebruikt,
h
i
en
69
LET OP: voor de installatie van de optionele modules
weer:
WACHTEN
stopt wanneer het alarm voorbij is en start opnieuw in
opening.
de deur keert de verplaatsing 3 seconden om.
en kan het opnieuw starten tot het alarm voorbij is.
Adi
verschijnt i.p.v. de tekst
, de tekst
wanneer de besturingseenheid als SLAVE is geconfigureerd
I.ADI
om de ADI-interface in
SLV
om aan te duiden
