13 - KNIPPERLICHT

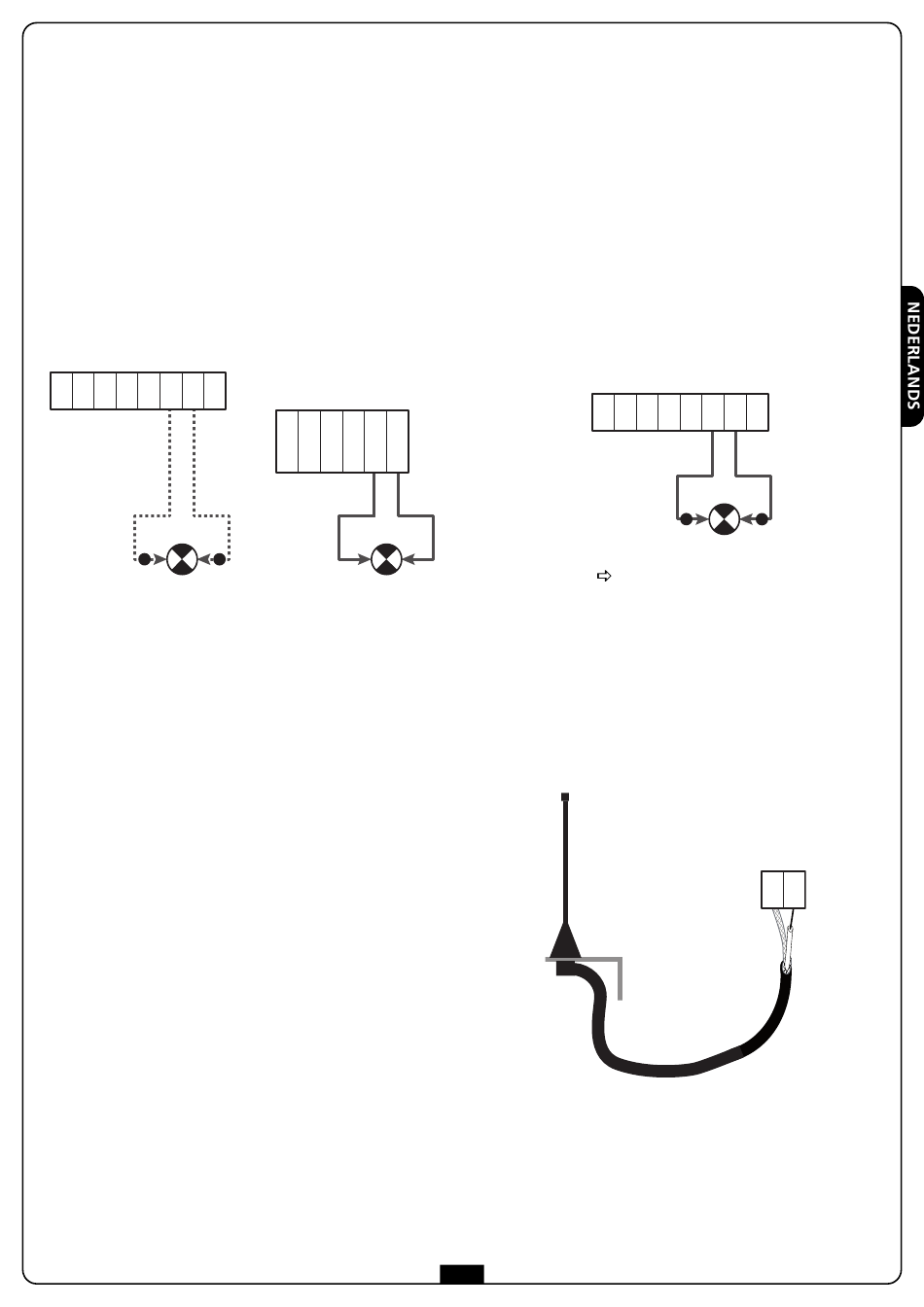

De besturingseenheid HEAVY2 heeft twee uitgangen voor het
beheer van het knipperlicht:
1. Klemmen Z1 en Z2 voor een knipperlicht van 230V - 40W
intern intermitteren
2. Klemmen H6 (+) en H7 (-) voor een knipperlicht van
24Vdc - 3W.
Voor het gebruik van een knipperlicht van 24V moet de
SPIA
parameter
met de
W.L.
(DEFAULT =
).
OPMERKING: als de klemmen voor deze functie worden
gebruikt, zal geen controlelamp voor deur open kunnen
worden aangesloten (waarschuwingslicht)
H1H2 H3 H4 H5 H6 H7 H8
+
-
24Vdc - 3W
De normale werking van het knipperlicht voorziet een activering
tijdens de opening en sluiting van de deur.
De andere beschikbare opties zijn:
• Knipperlicht actief in pauze: voor de parameter
SI
de waarde
worden ingesteld
• Voorknipperen: het knipperlicht wordt ingeschakeld voor het
openen en sluiten begint, de tijd kan via de parameter
T.PRE
worden ingesteld
• Voorknipperen bij sluiten: het knipperlicht wordt ingeschakeld
voor het sluiten begint, de tijd verschilt t.o.v. de opening.
De tijd kan via de parameter
FLASH
waarde worden ingesteld.
Z6
Z5
Z4
Z3
Z2
Z1
OUTPUT
230V - 40W
LP.PA
T.PCH
worden ingesteld
14 - CONTROLELAMP DEUR OPEN
De besturingseenheid heeft een uitgang van 24Vdc - 3W warmee
een controlelamp kan worden aangesloten (waarschuwingslicht)
De controlelamp voor deur open duidt in realtime de staat van de
deur aan. Naargelang het knipperen worden de vier mogelijke
toestanden aangeduid.
- DEUR STIL (GESLOTEN): het licht is uit
- DEUR IN PAUZE (OPEN): het licht brandt vast
- DEUR IN OPENINGSFASE: het licht knippert traag (2Hz)
- DEUR IN SLUITINGSFASE: het licht knippert snel (4Hz)
Verbind de draden van de controlelamp met de klemmen
H6 (+) en H7 (-)
OPMERKING: als de klemmen voor deze functie worden
gebruikt, zal geen knipperlicht 24Vdc kunnen worden
aangesloten.
SPIA
Parameter
15 - EXTERNE ANTENNE
Voor een maximaal bereik adviseren we het gebruik van de
moet
externe antenne.
Verbind de afscherming van de antenne met de klem A1 en de
warme pool met de klem A2.
63
H1H2 H3 H4 H5 H6 H7 H8
+
-
24Vdc - 3W
W.L.
DEFAULT =
(controlelamp deur open)
A1A2
