Noodstop - V2 HEAVY2 Bedienungsanleitung

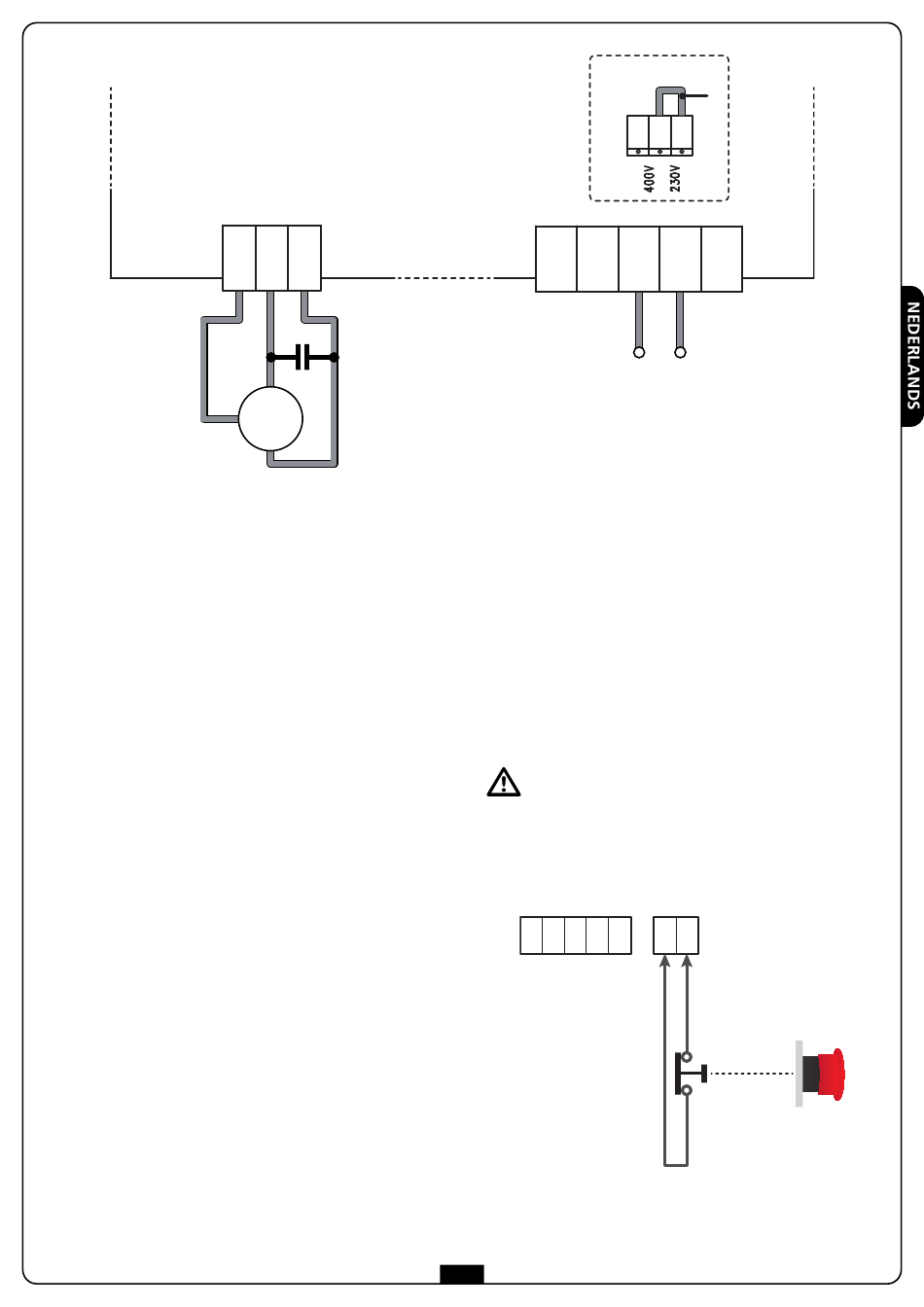

230V ENKELFASIG
MOTOR
Wanneer de verbindingen voltooid zijn controleren of de
bewegingsrichting van de motor juist is:
1. Voed de besturingseenheid en beweeg de deur door
activering van de manuele werkmodus (hoofdstuk 22)
2. Keer de aansluiting van de twee klemmen om als de
verplaatsrichting verkeerd is
3. Schakel de voeding uit
9.1 - REMFUNCTIE
Wanneer de deur het einde van het openen of sluiten bereikt
verzendt de centrale een remcommando naar de motorfasen om
ervoor te zorgen dat de motor daadwerkelijk stilstaat.
Deze functie wordt STANDAARD bij openen en sluiten
ingeschakeld. Om deze functie uit te schakelen de waarde
FRE.A
instellen in de parameters
De remfunctie treedt ook in werking wanneer er een omkering
van de motorbeweging is, vanwege een commando of door in
werking treden van een veiligheidsmechanisme.
De tijd waarbinnen de omkering plaatsvindt kan worden
afgesteld door middel van de parameter
OPMERKING: Als er een tijd van minder dan
ingesteld, gebeurt het omkeren zonder te remmen.
U3 U2 U1
M
1~
NO
FRE.C
en
R.INV
.
0.2"
wordt
VOLTAGE SELECTOR
W1 W2 W3

10 - NOODSTOP

Voor een grotere veiligheid kan een STOP schakelaar
geïnstalleerd worden die bij inschakeling de automatisering
onmiddellijk stopt. De schakelaar moet voorzien zijn van een NC
contact, dat bij inschakeling open gaat.
OPMERKING: de klemmen T1 en T2 zijn overbrugd om het
starten van de automatisering toe te laten als de STOP schakelaar
niet wordt aangesloten.
Verbind de draden van de STOP schakelaar tussen de klemmen
T1 en T2 van de besturingseenheid.
LET OP: als de STOP ingang niet wordt gebruikt,
moeten de T1 en T2 klemmen overbrugd worden.
E1 E2 E3 E4 E5
59
J1
W4 W5
MAINS
L N
T1 T2
