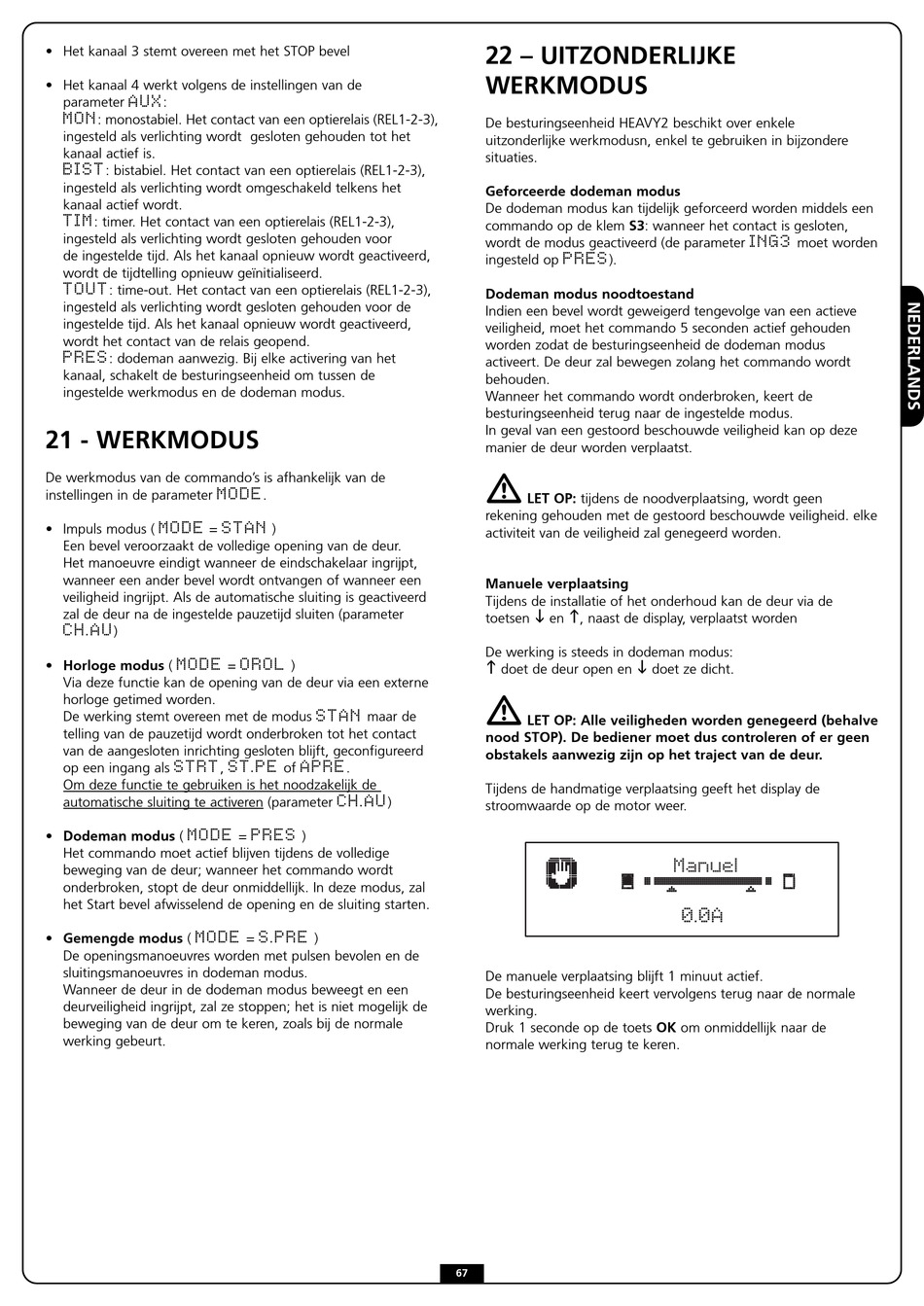

• Het kanaal 3 stemt overeen met het STOP bevel
• Het kanaal 4 werkt volgens de instellingen van de
AUX
parameter
:
MON
: monostabiel. Het contact van een optierelais (REL1-2-3),
ingesteld als verlichting wordt gesloten gehouden tot het
kanaal actief is.
BIST
: bistabiel. Het contact van een optierelais (REL1-2-3),
ingesteld als verlichting wordt omgeschakeld telkens het
kanaal actief wordt.
TIM
: timer. Het contact van een optierelais (REL1-2-3),
ingesteld als verlichting wordt gesloten gehouden voor
de ingestelde tijd. Als het kanaal opnieuw wordt geactiveerd,
wordt de tijdtelling opnieuw geïnitialiseerd.
TOUT
: time-out. Het contact van een optierelais (REL1-2-3),
ingesteld als verlichting wordt gesloten gehouden voor de
ingestelde tijd. Als het kanaal opnieuw wordt geactiveerd,
wordt het contact van de relais geopend.
PRES
: dodeman aanwezig. Bij elke activering van het
kanaal, schakelt de besturingseenheid om tussen de
ingestelde werkmodus en de dodeman modus.
21 - WERKMODUS
De werkmodus van de commando's is afhankelijk van de
MODE
instellingen in de parameter
MODE
• Impuls modus (
=
Een bevel veroorzaakt de volledige opening van de deur.
Het manoeuvre eindigt wanneer de eindschakelaar ingrijpt,
wanneer een ander bevel wordt ontvangen of wanneer een
veiligheid ingrijpt. Als de automatische sluiting is geactiveerd
zal de deur na de ingestelde pauzetijd sluiten (parameter
CH.AU
)
MODE
• Horloge modus (
Via deze functie kan de opening van de deur via een externe
horloge getimed worden.
De werking stemt overeen met de modus
telling van de pauzetijd wordt onderbroken tot het contact
van de aangesloten inrichting gesloten blijft, geconfigureerd
STRT
op een ingang als
Om deze functie te gebruiken is het noodzakelijk de
automatische sluiting te activeren (parameter
MODE
• Dodeman modus (
Het commando moet actief blijven tijdens de volledige
beweging van de deur; wanneer het commando wordt
onderbroken, stopt de deur onmiddellijk. In deze modus, zal
het Start bevel afwisselend de opening en de sluiting starten.
MODE
• Gemengde modus (
De openingsmanoeuvres worden met pulsen bevolen en de
sluitingsmanoeuvres in dodeman modus.
Wanneer de deur in de dodeman modus beweegt en een
deurveiligheid ingrijpt, zal ze stoppen; het is niet mogelijk de
beweging van de deur om te keren, zoals bij de normale
werking gebeurt.
.
STAN
)
OROL
=
)
STAN
maar de
ST.PE
APRE
,
of
.
CH.AU
)
PRES
=
)
S.PRE
=
)
22 – UITZONDERLIJKE
WERKMODUS
De besturingseenheid HEAVY2 beschikt over enkele
uitzonderlijke werkmodusn, enkel te gebruiken in bijzondere
situaties.
Geforceerde dodeman modus
De dodeman modus kan tijdelijk geforceerd worden middels een
commando op de klem S3: wanneer het contact is gesloten,
wordt de modus geactiveerd (de parameter
PRES
ingesteld op
).
Dodeman modus noodtoestand
Indien een bevel wordt geweigerd tengevolge van een actieve
veiligheid, moet het commando 5 seconden actief gehouden
worden zodat de besturingseenheid de dodeman modus
activeert. De deur zal bewegen zolang het commando wordt
behouden.
Wanneer het commando wordt onderbroken, keert de
besturingseenheid terug naar de ingestelde modus.
In geval van een gestoord beschouwde veiligheid kan op deze
manier de deur worden verplaatst.
LET OP: tijdens de noodverplaatsing, wordt geen
rekening gehouden met de gestoord beschouwde veiligheid. elke
activiteit van de veiligheid zal genegeerd worden.
Manuele verplaatsing
Tijdens de installatie of het onderhoud kan de deur via de
i
h
toetsen
en
, naast de display, verplaatst worden
De werking is steeds in dodeman modus:
h
doet de deur open en
LET OP: Alle veiligheden worden genegeerd (behalve
nood STOP). De bediener moet dus controleren of er geen
obstakels aanwezig zijn op het traject van de deur.
Tijdens de handmatige verplaatsing geeft het display de
stroomwaarde op de motor weer.
De manuele verplaatsing blijft 1 minuut actief.
De besturingseenheid keert vervolgens terug naar de normale
werking.
Druk 1 seconde op de toets OK om onmiddellijk naar de
normale werking terug te keren.
67
ING3
moet worden
i
doet ze dicht.
Manuel
0.0A
