18 - ENCODER
De positie van de deur kan nauwkeuriger worden bepaald als op
de motor een incrementele enocder wordt geïnstalleerd.
LET OP: het aanleren van de loop is vereist
(hoofdstuk 25.3) om deze functie te gebruiken
OPMERKING: de encoder gebruikt dezelfde klemmen als de
schakelaars voor de tussenposities. Als een encoder wordt
gebruikt, kunnen de schakelaars voor de tussenposities niet
worden gebruikt.

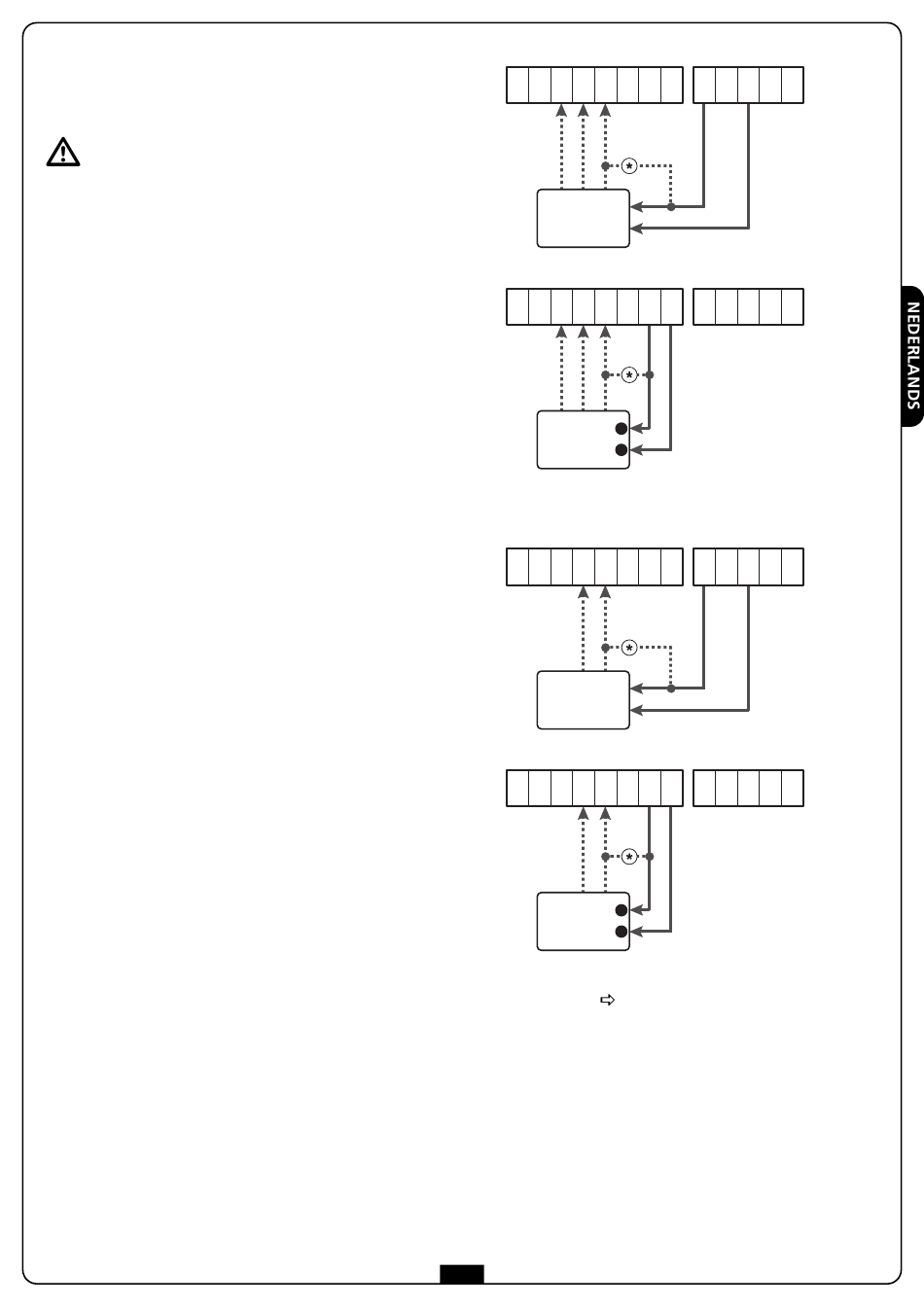

Twee types encoders kunnen worden gebruikt:
• Encoder met twee kanalen: de richting van de beweging
van de deur wordt door de encoder zelf aangeduid.
Verbind de twee kanalen op de klemmen H3 en H4
(de volgorde is niet van belang)
Verbind de gemeenschappelijke (common) op de klem H5
ENCO
Stel het menu
in op
• Encoder met een kanaal: de richting van de beweging
wordt bepaald door het bevel dat door de besturingseenheid
aan de inverter wordt gegeven.
Sluit het kanaal van de encoder op de klem H4 aan
Verbind de gemeenschappelijke (common) op de klem H5
ENCO
Stel het menu
in op
Als de encoder op 24Vac wordt gevoed, moet de voeding op de
klemmen E1 en E3 worden aangesloten
Als de encoder op 12Vdc wordt gevoed, moet de voeding op de
klemmen H7 (-) en H8 (+) worden aangesloten.
* OPMERKING: als de encoder slechts een enkele kabel heeft
voor negatief (van de voeding) en gemeenschappelijk (van de
uitgangen), moet de klem H5 met negatief (van de voeding)
worden aangesloten (klem H7 of een van de klemmen E1-E3)
EN.2C
.
EN.1C
.
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCODER
2C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
-
ENCODER
+
2C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCODER
1C
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
-
ENCODER
1C
+
ENCO
Parameter
DEFAULT =
65
24Vac
12Vdc
24Vac
12Vdc
NO
(geen functie)
