9 - VOEDING EN MOTOREN
De stuurcentrale moet gevoed worden met een elektrische
geleidingsdraad die beveiligd is door een thermomagnetische
differentiaalschakelaar die voldoet aan de wettelijke
voorschriften.
De centrale kan een driefasige 230V/400V sterschakeling motor
aansturen.
De benodigde voedingsspanning hangt af van het type motor:
• 400V driefasig
• 230V driefasig
• 230V enkelfasig

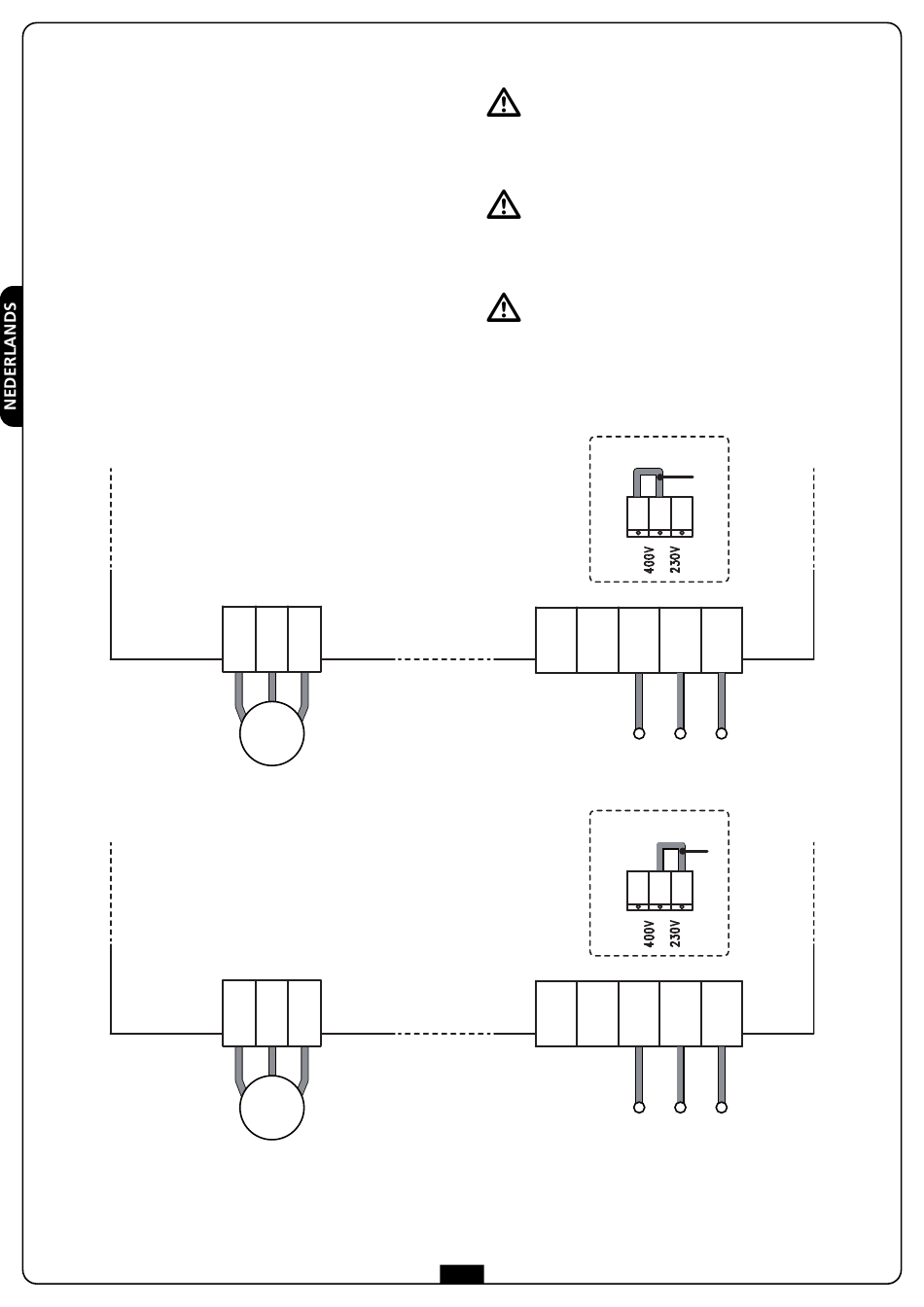

Onderstaande schema's illustreren voor elk van bovenstaand type
hoe de voedingskabels van de motor dienen aangesloten te
worden en hoe de brug voor de spanningsselectie dient
uitgevoerd te worden.
400V DRIEFASIG
MOTOR
230V DRIEFASIG
MOTOR
U3
U2
U1
M
3~
U3
U2
U1
M
3~
LET OP: alvorens de voeding aan te schakelen dient
men de ingestelde spanning te controleren. Een slechte
configuratie kan de stuurcentrale immers zwaar
beschadigen.
Sluit de aardgeleider van de motors aan met de
aardaansluiting van het voedingsnet (de HEAVY2
besturingseenheid is voorzien van twee hiervoor bestemde
klemmen W1 en W2)
LET OP: de stuurcentrale voorziet geen enkele
beveiliging van de motoren. Het is aangewezen de
installatie van een motorbeveiliging te voorzien.
VOLTAGE SELECTOR
W1
W2
W3
VOLTAGE SELECTOR
W1
W2
W3
58
J1
W4
W5
MAINS
T
S
R
J1
W4
W5
MAINS
T
S
R
