23 – RELAISUITGANG OPTIES
De besturingseenheid beschikt over 2 relaisuitgangen met droog
contact, normaal open (max. stroom 10A op 230V) , die via de
REL1 REL2
parameters en
In onderstaande tabel worden de beschikbare functies en de in te
stellen waarden voor de parameters
gegeven
FUNCTIE

Slot

Open commando
Sluit commando
Onderhoud signaleringen
Test van de veiligheden
Custom

Verlichting

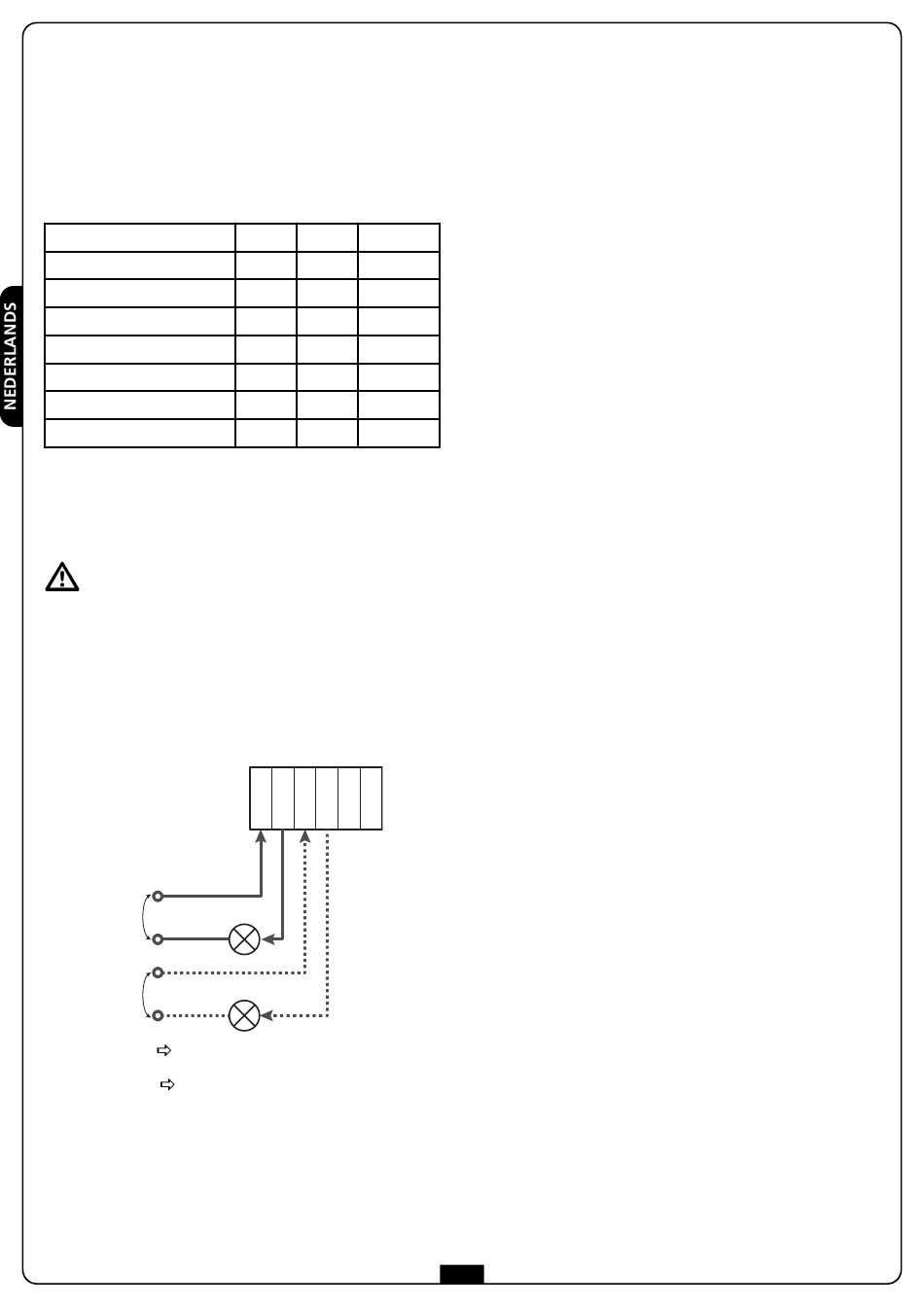

Sluit de inrichting, gestuurd door de uitgang REL1 met de
klemmen Z5 en Z6 aan.
Sluit de inrichting, gestuurd door de uitgang REL2 met de
klemmen Z3 en Z4 aan.
De uitgangen van de relais werken als gewone
schakelaars en leveren geen voeding.
De voeding van de inrichting Vsupply kan van de
besturingseenheid of van de lijn genomen worden.
Als de voeding van de accessoires 24Vac of 12 Vdc wordt
gebruikt, moet men controleren of de vereiste stroom
overeenstemt met de stroom geleverd door de
besturingseenheid.
OUTPUT
V
SUPPLY
V
SUPPLY
REL1
Parameter DEFAULT =
REL2
Parameter DEFAULT =
.
REL1 REL2 REL3
, en
WAARDE
REL1 REL2
•
SERR
•
APRE
•
CHIU
•
SERV
• •
TEST
• •
CUST
• •
LUCI
Z6 Z5 Z4 Z3 Z2 Z1
REL1
REL2
LUCI
(verlichting)
NO
(geen functie)
23.1 - VERLICHTING
De verlichting kan op de volgende wijze werken;
1. Timer voor commando
De lichten gaan aan wanneer de opening wordt bevolen en
blijven aan tijdens de ingestelde tijd.
T.LUC
Kies de waarde
gewenste tijd in.
2. In beweging + timer
De lichten gaan aan wanneer de opening wordt bevolen;
wanneer de deur stopt (open of dicht) blijven de lichten
nog aan tijdens de ingestelde tijd.
CICL
Kies de waarde
gewenste tijd in.
3. Timer voor commando AUX
De lichten worden via een afstandsbediening geactiveerd,
vastgelegd op het kanaal 4 van de ontvanger MRx en blijven
aan tijdens de ingestelde tijd. Kies de waarde
AUX
parameter en stel de gewenste tijd in.
4. Monostabiel lichten
De lichten worden via een afstandsbediening geactiveerd,
vastgelegd op het kanaal 4 van de ontvanger MRx en blijven
aan tijdens de duur van de verzending van het commando.
MONO
Kies de waarde
5. Bistabiel lichten
De lichten worden via een afstandsbediening geactiveerd,
vastgelegd op het kanaal 4 van de ontvanger MRx: een eerste
commando schakelt de lichten in, een tweede commando
schakelt ze uit.
BIST
Kies de waarde
6. Bistabiel + time-out
De lichten worden via een afstandsbediening geactiveerd,
vastgelegd op het kanaal 4 van de ontvanger MRx en blijven
aan tijdens de ingestelde tijd. Een tweede verzending voor de
tijd is verlopen, doet de lichten uitgaan. Kies de waarde
TOUT
in de parameter
23.2 - SLOT
De relais wordt drie seconden gesloten telkens een
openingsmanoeuvre begint.
Om het ontgrendelen van het slot te vergemakkelijken kan er een
tijd voor de waterslag worden ingesteld: voordat er met openen
wordt begonnen wordt de deur een korte tijd gesloten bediend.
Om deze functie te activeren, moet de tijd van de drukstoot
T.AR
via de parameter
68
LUCI
in de parameter en stel de
LUCI
in de parameter en stel de
TIM
AUX
in de parameter
AUX
in de parameter
AUX
en stel de gewenste tijd in.
worden ingesteld.
