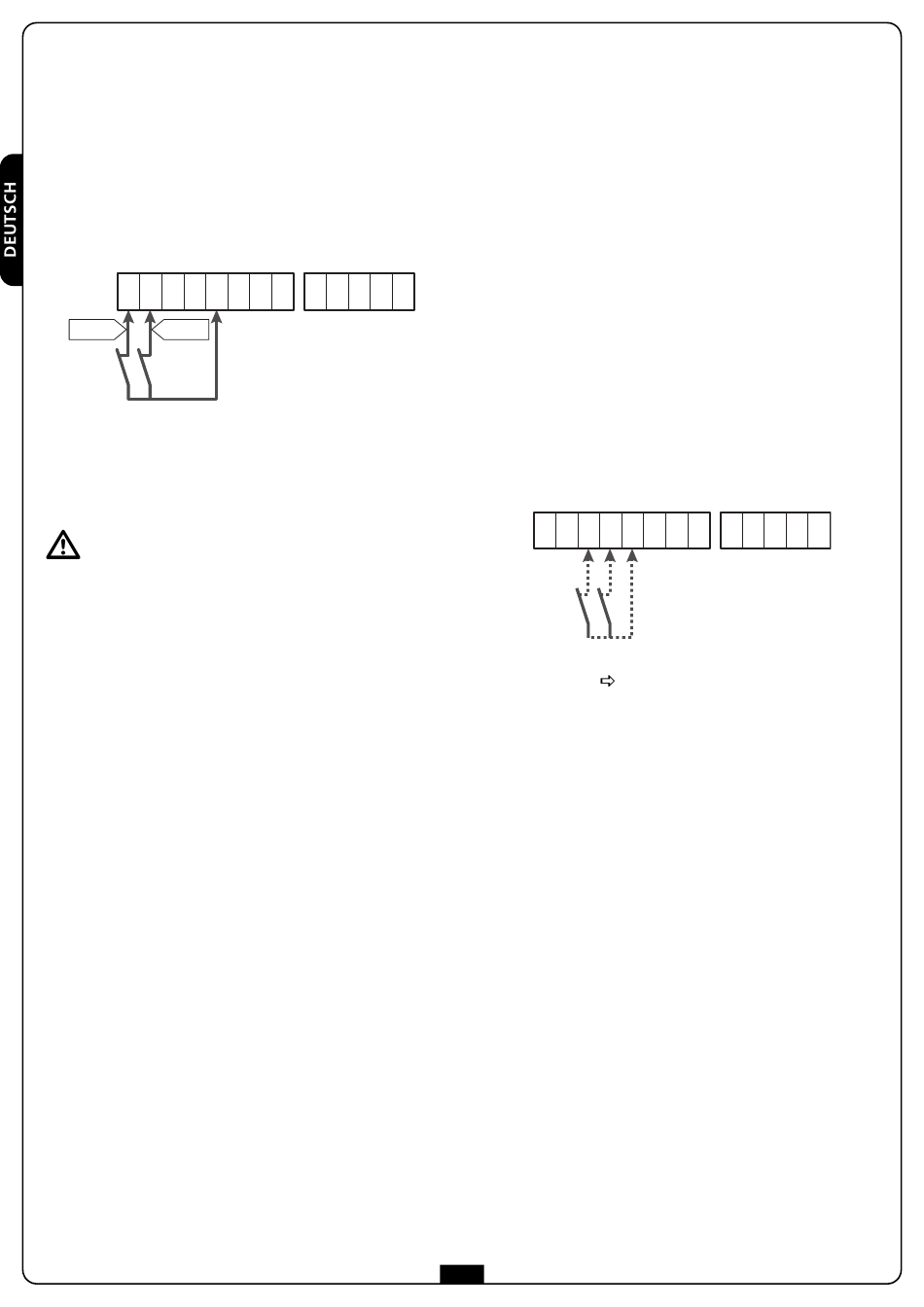

16 - ENDSCHALTER
Zur korrekten Funktion der Steuerzentrale muss man zwei
Endschalter mit normalerweise geschlossenem Kontakt
anschließen, die den Lauf der Tür bei Öffnen und Schließen
eingrenzen.
Den Endschalter des Öffnens (FCA) zwischen die Klemmen
H2 und H5 anschließen.
Den Endschalter bei Schließen (FCC) zwischen die Klemmen
H1 und H5 anschließen.
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
FCC
FCA
Die Position der Endanschläge wird während des Lernens des
Wegs gespeichert und während des normalen Betriebs der der
Tür wartet die Steuerzentrale auf die Erfassung der Endschalter in
bestimmten Positionen.
Sollte in einigen Fällen die Tür nicht die notwendige
Position zur Aktivierung des Endschalters erreichen, kann man
eine zusätzliche Zeit einstellen, in dem man den Parameter
T.ADD
konfiguriert: Sollte der Endschalter nicht einschreiten,
fährt die Tür, die eingestellte Zeit lang, mit der Bewegung fort.
17 - MITTLERE POSITIONEN
Einige der Funktionen der Steuerzentrale werden an den
mittleren Positionen der Tür aktiviert.
1. Position der teilweisen Öffnung
Die teilweise Öffnung wird beendet, wenn der Kontakt
zwischen den Klemmen H4 und H5 geöffnet wird (den
ENCO
Parameter
auf
Als Alternative hierzu, kann über den Parameter
ein Prozentsatz des Gesamthubs eingestellt werden:
Überschreitet der Hub den angegebenen Prozentsatz, wird die
Teilöffnung beendet.
ANMERKUNG: Verwendet man diese Funktion, muss man
das Erfassungsverfahren des Hubs ausführen (Kapitel 25.3)
2. Maskierter Betrieb der Fotozelle
Eine Fotozelle, die an die Klemmen S5 und S9 angeschlossen
ist, wird bei deren Befähigung und Einstellung des Parameters
FOT1
MASK
auf
, ignoriert, wenn der Kontakt zwischen
den Klemmen H3 und H5 offen ist (den Parameter
INTRM
EN.1C
auf
oder
H1H2 H3 H4 H5 H6 H7 H8 E1 E2 E3 E4 E5
ENCO
Parameter
DEFAULT =
38
INTRM
einstellen).
P.APP
ENCO
einstellen)
NO
(kein Betrieb)
,
