großes, gut lesbares graphisches Display mit der Möglichkeit der Hintergrundbeleuchtung

Monitoring des Ladezustandes der Batterie

Selbsttätige Abschaltung des ungebrauchten Gerätes (AUTO-OFF)

Ergonomische Bedienung
Anordnung von Anschlüssen und Drucktasten
4.2
7
8
15
10

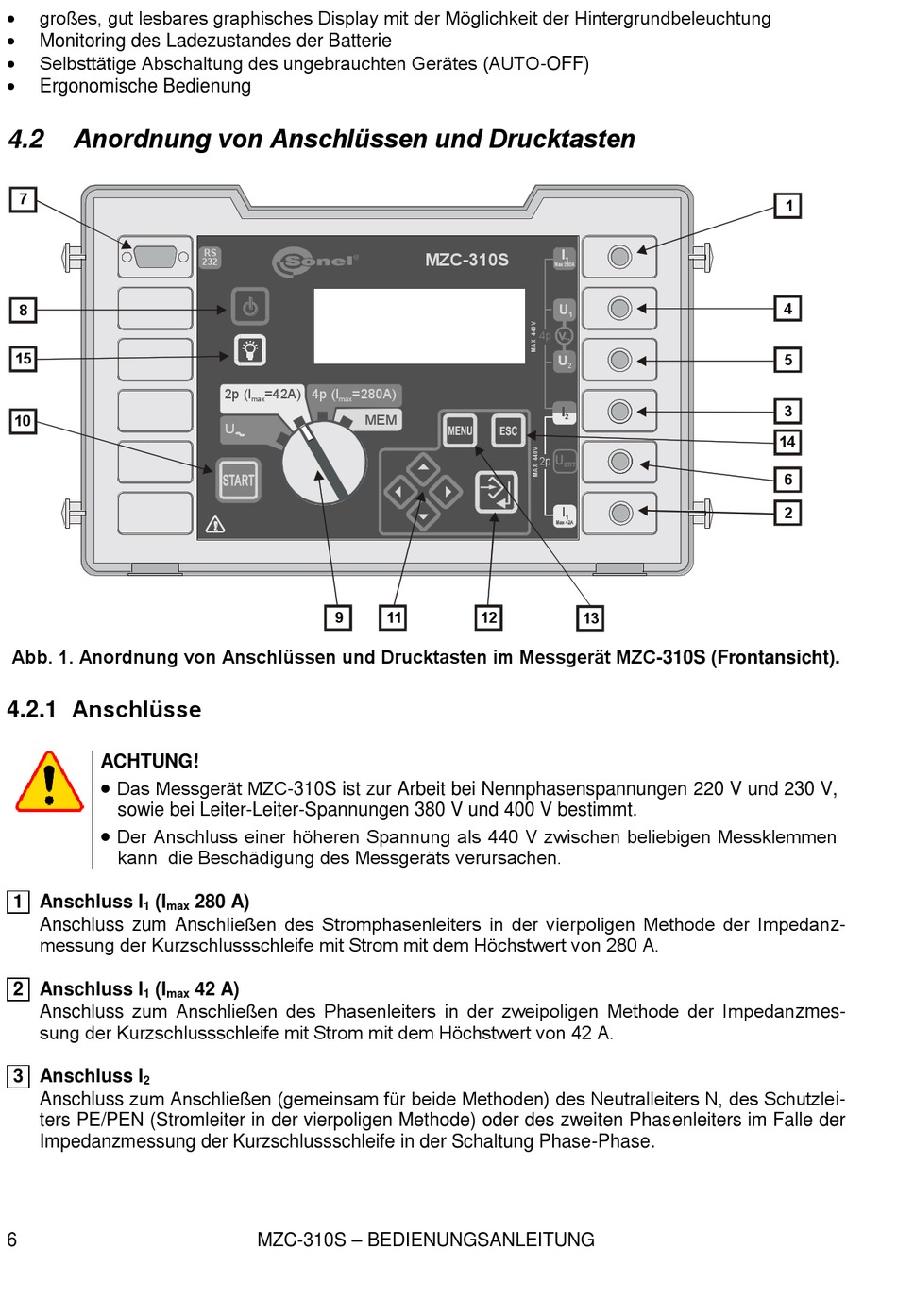

Abb. 1. Anordnung von Anschlüssen und Drucktasten im Messgerät MZC-310S (Frontansicht).
4.2.1 Anschlüsse
ACHTUNG!

Das Messgerät MZC-310S ist zur Arbeit bei Nennphasenspannungen 220 V und 230 V,
sowie bei Leiter-Leiter-Spannungen 380 V und 400 V bestimmt.

Der Anschluss einer höheren Spannung als 440 V zwischen beliebigen Messklemmen
kann die Beschädigung des Messgeräts verursachen.
1 Anschluss I (I
1 max
Anschluss zum Anschließen des Stromphasenleiters in der vierpoligen Methode der Impedanz-
messung der Kurzschlussschleife mit Strom mit dem Höchstwert von 280 A.
2 Anschluss I (I
1 max
Anschluss zum Anschließen des Phasenleiters in der zweipoligen Methode der Impedanzmes-
sung der Kurzschlussschleife mit Strom mit dem Höchstwert von 42 A.
3 Anschluss I
2
Anschluss zum Anschließen (gemeinsam für beide Methoden) des Neutralleiters N, des Schutzlei-
ters PE/PEN (Stromleiter in der vierpoligen Methode) oder des zweiten Phasenleiters im Falle der
Impedanzmessung der Kurzschlussschleife in der Schaltung Phase-Phase.
6
RS RS
232 232
2p (I =42A) 2p (I =42A) 4p (I =280A) 4p (I =280A)
max max max max
U U
9
280 A)
42 A)
MZC-310S – BEDIENUNGSANLEITUNG
MZC-310S MZC-310S
MEM MEM
11 12
4p 4p
U U
2 2
U
U
2p 2p
ST/T
B
13
1
4
5
3
14
6
2
