Tastatur und LCD-Anzeige

4.1 Belegung von Anschlüssen und Tasten
5
6
13 13
18 13

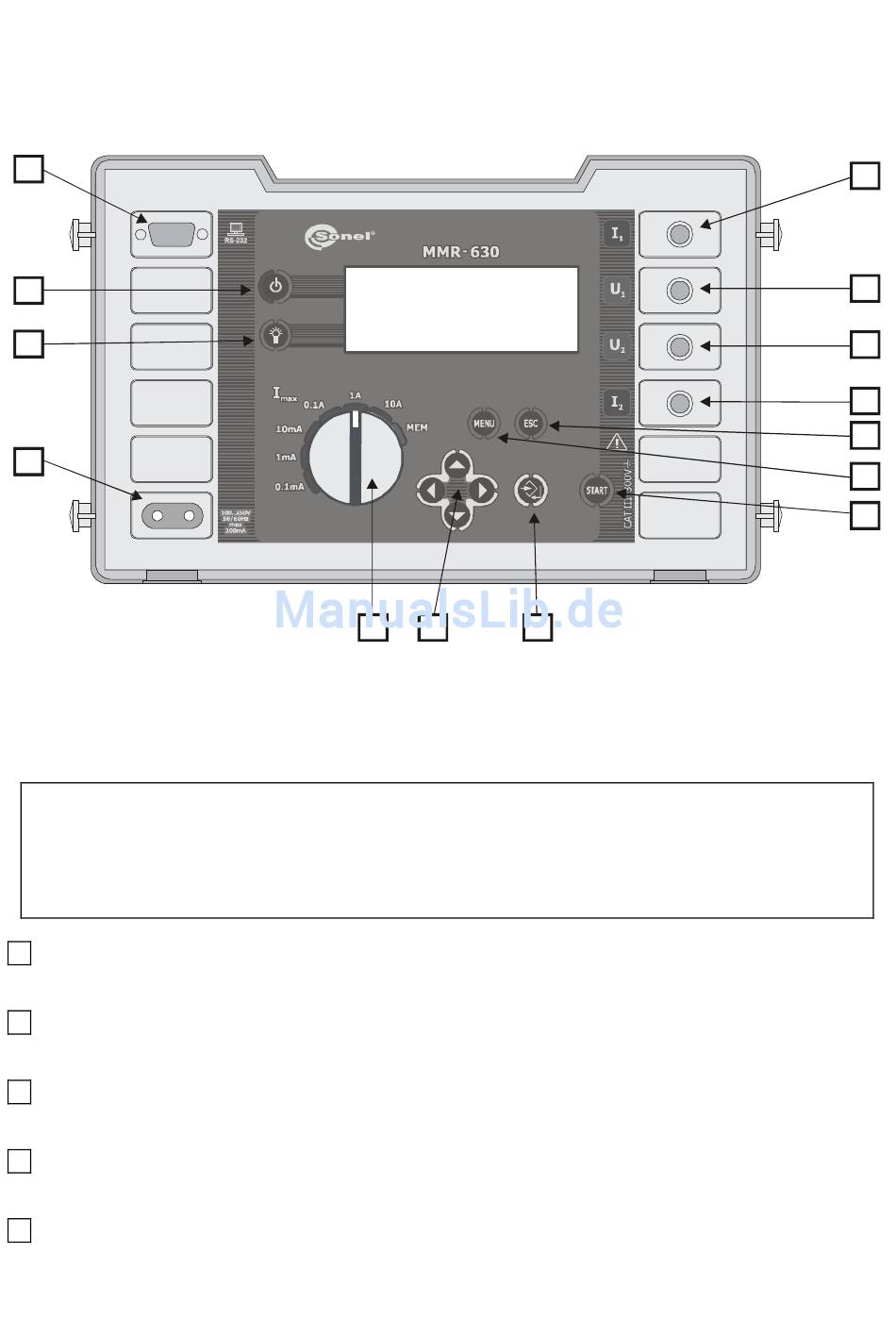

Abb. 1. Belegung von Anschlüssen und Tasten MMR-630 (Frontansicht)
4.1.1 Anschlüsse
Die Messeingänge des Gerätes MMR-630 sind gegen einen Überspannungsschutz von bis
zu 440 V AC abgesichert. Wenn das Messgerät an eine höhere Spannung angeschlossen
wird, kann es vorkommen, dass das Gerät beschädigt wird.
1 Anschluss I
1
Anschluss für die Stromleitung.
2 Anschluss I
2
Anschluss für die Stromleitung.
3 Anschluss U
1
Anschluss für die Spannungsleitung.
4 Anschluss U
2
Anschluss für die Spannungsleitung.
5 Anschlussschnittstelle RS-232C
Schnittstelle für die serielle Datenübertragung (RS-232C).
7 9 10
ACHTUNG!
1
3
4
2
12
11
8
7
