Tastatur und LCM-Anzeige

4.1 Belegung von Anschlüssen und Tasten

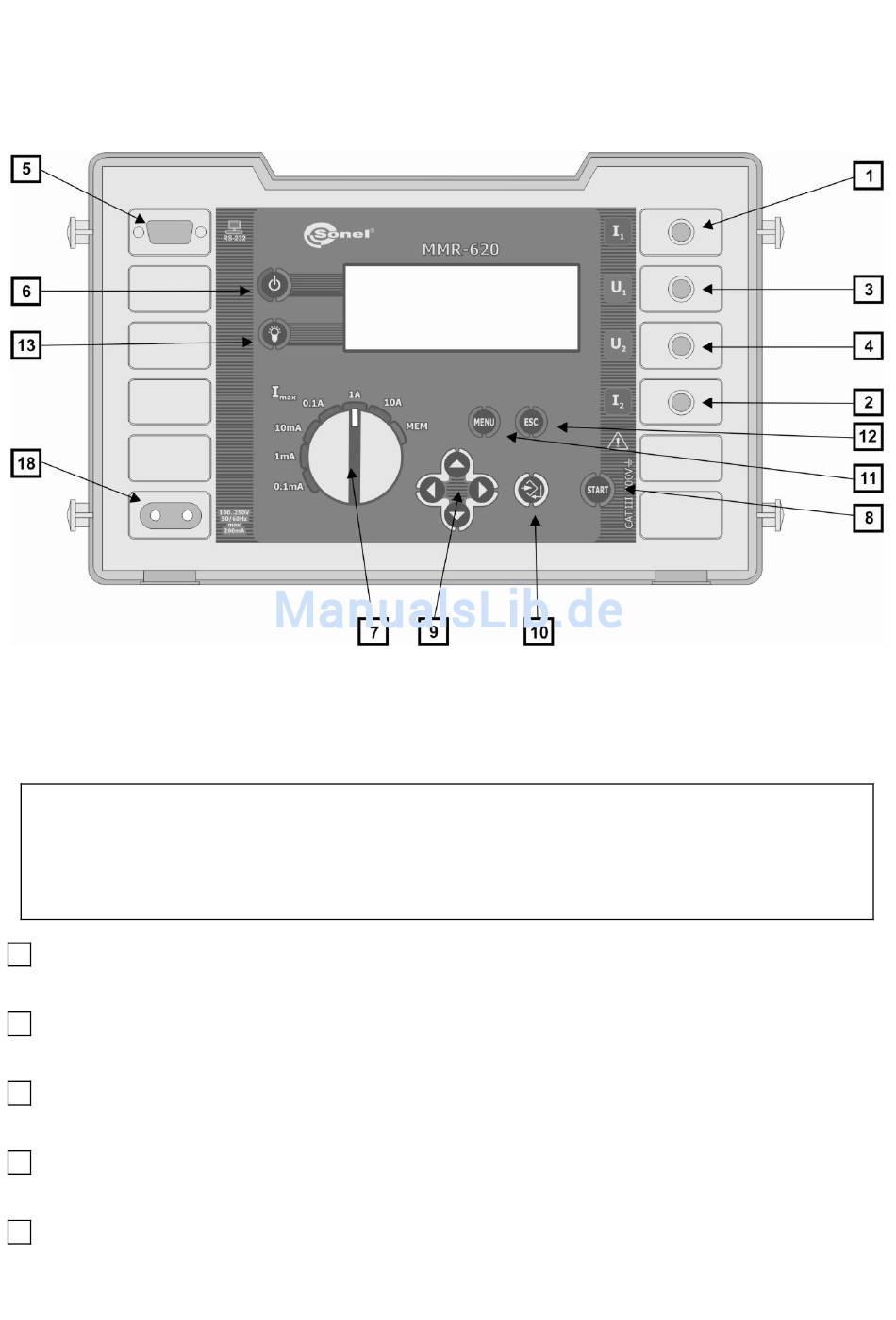

Abb. 1. Belegung von Anschlüssen und Tasten MMR-620 (Frontansicht)
4.1.1 Anschlüsse
Die Messeingänge des Gerätes MMR-620 sind gegen einen Überspannungsschutz von bis
zu 440 V AC abgesichert. Wenn das Messgerät an eine höhere Spannung angeschlossen
wird, kann es vorkommen, dass das Gerät beschädigt wird.
1 Anschluss I
1
Anschluss für die Stromleitung.
2 Anschluss I
2
Anschluss für die Stromleitung.
3 Anschluss U
1
Anschluss für die Spannungsleitung.
4 Anschluss U
2
Anschluss für die Spannungsleitung.
5 Anschlussschnittstelle RS-232C
Schnittstelle für die serielle Datenübertragung (RS-232C).
ACHTUNG!
7
