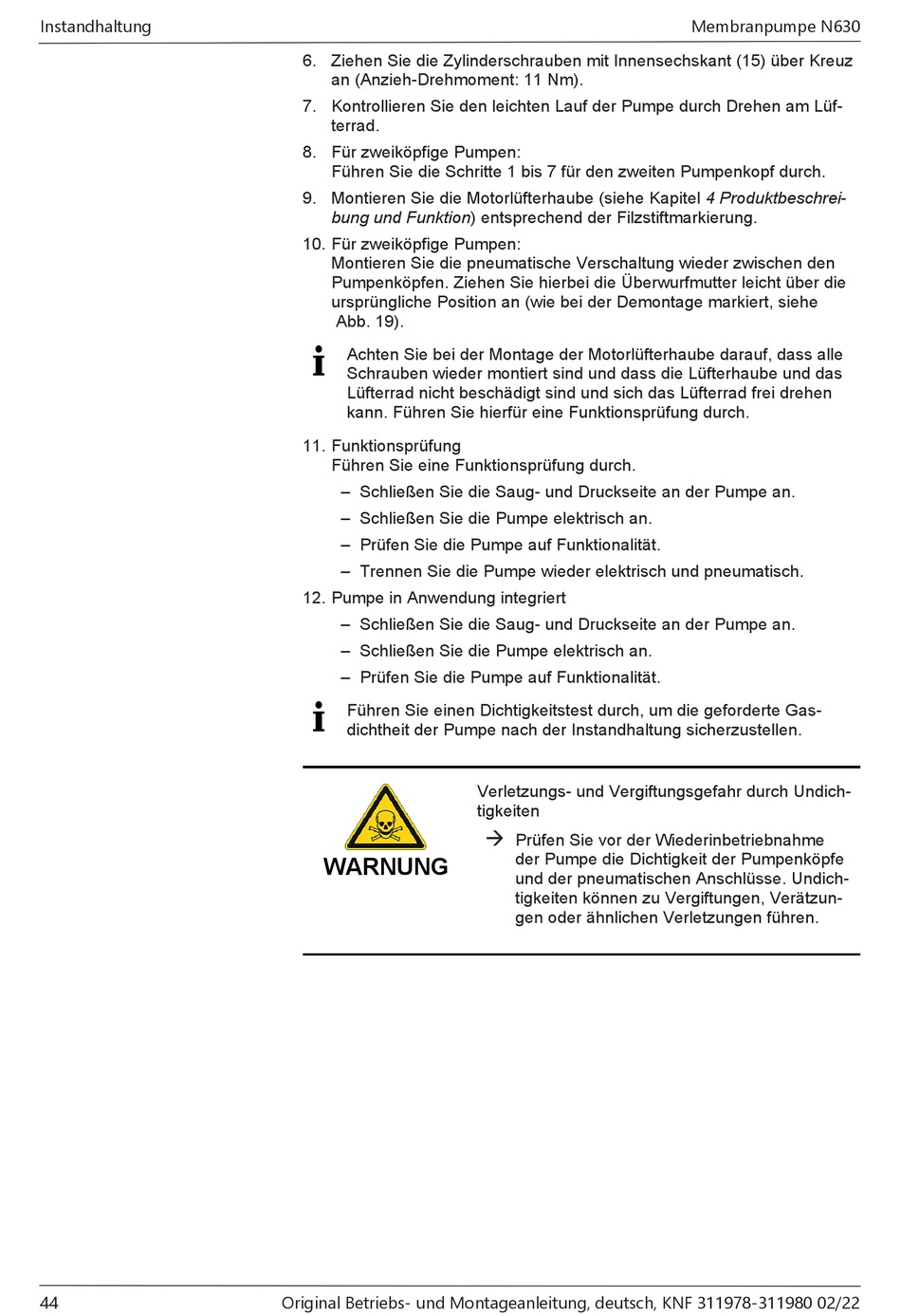

KNF Process N630 Original - Betriebs- Und Montageanleitung Seite 44

Instandhaltung
44
6. Ziehen Sie die Zylinderschrauben mit Innensechskant (15) über Kreuz
an (Anzieh-Drehmoment: 11 Nm).
7. Kontrollieren Sie den leichten Lauf der Pumpe durch Drehen am Lüf-
terrad.
8. Für zweiköpfige Pumpen:
Führen Sie die Schritte 1 bis 7 für den zweiten Pumpenkopf durch.
9. Montieren Sie die Motorlüfterhaube (siehe Kapitel 4 Produktbeschrei-
bung und Funktion) entsprechend der Filzstiftmarkierung.
10. Für zweiköpfige Pumpen:
Montieren Sie die pneumatische Verschaltung wieder zwischen den
Pumpenköpfen. Ziehen Sie hierbei die Überwurfmutter leicht über die
ursprüngliche Position an (wie bei der Demontage markiert, siehe
Abb. 19).
Achten Sie bei der Montage der Motorlüfterhaube darauf, dass alle
Schrauben wieder montiert sind und dass die Lüfterhaube und das
Lüfterrad nicht beschädigt sind und sich das Lüfterrad frei drehen
kann. Führen Sie hierfür eine Funktionsprüfung durch.
11. Funktionsprüfung
Führen Sie eine Funktionsprüfung durch.
– Schließen Sie die Saug- und Druckseite an der Pumpe an.
– Schließen Sie die Pumpe elektrisch an.
– Prüfen Sie die Pumpe auf Funktionalität.
– Trennen Sie die Pumpe wieder elektrisch und pneumatisch.
12. Pumpe in Anwendung integriert
– Schließen Sie die Saug- und Druckseite an der Pumpe an.
– Schließen Sie die Pumpe elektrisch an.
– Prüfen Sie die Pumpe auf Funktionalität.
Führen Sie einen Dichtigkeitstest durch, um die geforderte Gas-
dichtheit der Pumpe nach der Instandhaltung sicherzustellen.
WARNUNG
Original Betriebs- und Montageanleitung, deutsch, KNF 311978-311980 02/22
Verletzungs- und Vergiftungsgefahr durch Undich-
tigkeiten
à
Prüfen Sie vor der Wiederinbetriebnahme
der Pumpe die Dichtigkeit der Pumpenköpfe
und der pneumatischen Anschlüsse. Undich-
tigkeiten können zu Vergiftungen, Verätzun-
gen oder ähnlichen Verletzungen führen.
Membranpumpe N630
