Montieren und Anschließen
Angeschlossene Komponenten
Druckbegrenzungseinrichtung
Pumpenausstoß
Entkoppelung
30

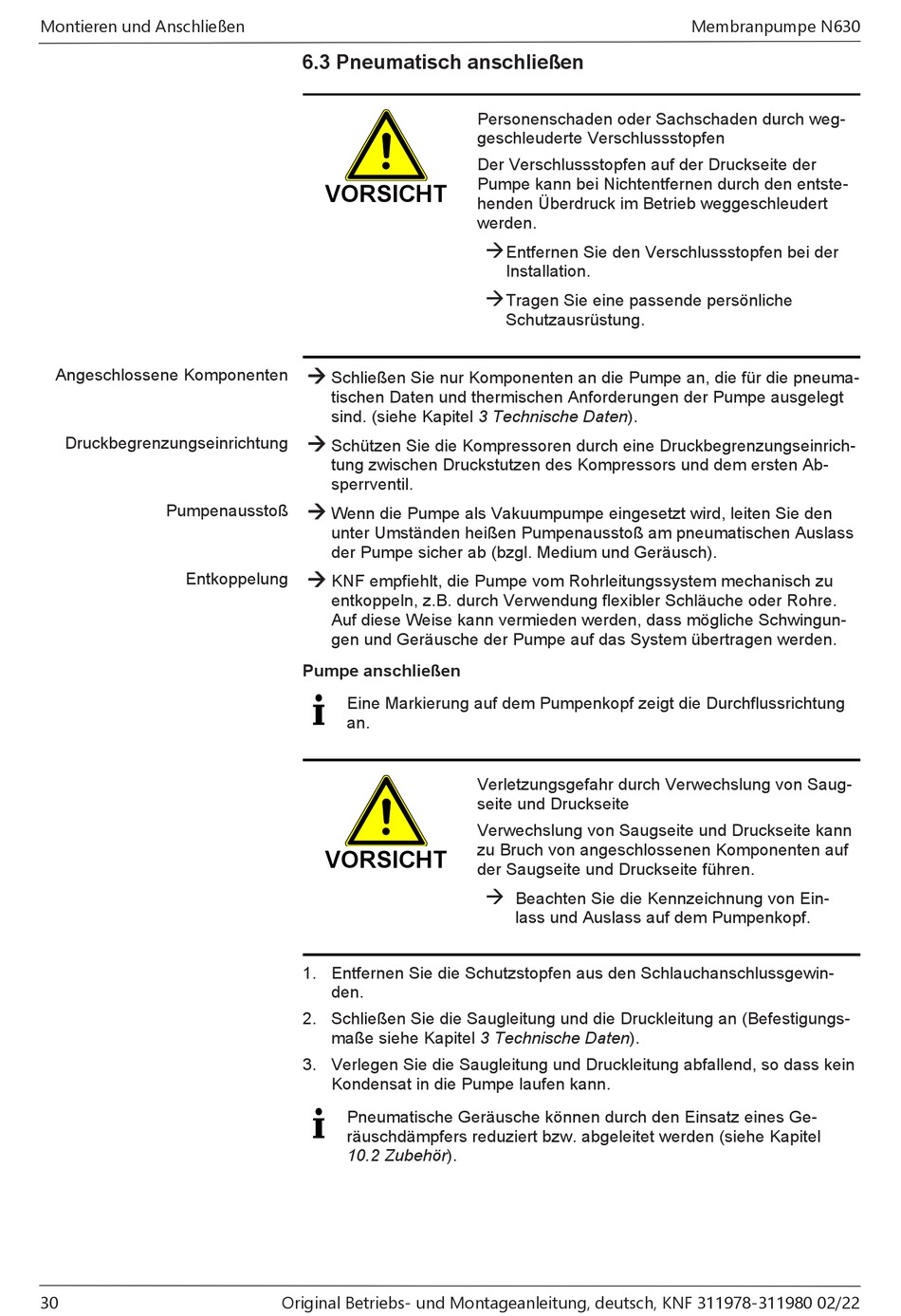

6.3 Pneumatisch anschließen
VORSICHT
à
Schließen Sie nur Komponenten an die Pumpe an, die für die pneuma-
tischen Daten und thermischen Anforderungen der Pumpe ausgelegt
sind. (siehe Kapitel 3 Technische Daten).
à
Schützen Sie die Kompressoren durch eine Druckbegrenzungseinrich-
tung zwischen Druckstutzen des Kompressors und dem ersten Ab-
sperrventil.
à
Wenn die Pumpe als Vakuumpumpe eingesetzt wird, leiten Sie den
unter Umständen heißen Pumpenausstoß am pneumatischen Auslass
der Pumpe sicher ab (bzgl. Medium und Geräusch).
à
KNF empfiehlt, die Pumpe vom Rohrleitungssystem mechanisch zu
entkoppeln, z.B. durch Verwendung flexibler Schläuche oder Rohre.
Auf diese Weise kann vermieden werden, dass mögliche Schwingun-
gen und Geräusche der Pumpe auf das System übertragen werden.
Pumpe anschließen
Eine Markierung auf dem Pumpenkopf zeigt die Durchflussrichtung
an.
VORSICHT
1. Entfernen Sie die Schutzstopfen aus den Schlauchanschlussgewin-
den.
2. Schließen Sie die Saugleitung und die Druckleitung an (Befestigungs-
maße siehe Kapitel 3 Technische Daten).
3. Verlegen Sie die Saugleitung und Druckleitung abfallend, so dass kein
Kondensat in die Pumpe laufen kann.
Pneumatische Geräusche können durch den Einsatz eines Ge-
räuschdämpfers reduziert bzw. abgeleitet werden (siehe Kapitel
10.2 Zubehör).
Original Betriebs- und Montageanleitung, deutsch, KNF 311978-311980 02/22
Personenschaden oder Sachschaden durch weg-
geschleuderte Verschlussstopfen
Der Verschlussstopfen auf der Druckseite der
Pumpe kann bei Nichtentfernen durch den entste-
henden Überdruck im Betrieb weggeschleudert
werden.
à
Entfernen Sie den Verschlussstopfen bei der
Installation.
à
Tragen Sie eine passende persönliche
Schutzausrüstung.
Verletzungsgefahr durch Verwechslung von Saug-
seite und Druckseite
Verwechslung von Saugseite und Druckseite kann
zu Bruch von angeschlossenen Komponenten auf
der Saugseite und Druckseite führen.
à
Beachten Sie die Kennzeichnung von Ein-
lass und Auslass auf dem Pumpenkopf.
Membranpumpe N630
