Betriebs- und Montageanleitung
Membran-Vakuumpumpen
und Kompressoren
Typenreihen: N 023 ANE
Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses hochwerti-
ge Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie unbedingt diese
Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und beachten Sie sie bei allen
Anwendungen, um Gefahren und Schäden zu vermeiden. Die Anleitung wurde für oben aufgeführte
Serienpumpen erstellt. Bei kundenspezifischen Projekten (Pumpentypen beginnend mit „PJ" oder „PM")
können sich im Detail Abweichungen ergeben. Bitte beachten Sie deshalb für Projektpumpen neben
dieser Anleitung die vereinbarten technischen Spezifikationen.
KNF Neuberger GmbH
Alter Weg 3
79112 Freiburg
Deutschland
Tel. 07664 / 5909-0
Fax 07664 / 5909-99
E-Mail: info@knf.de
www.knf.de
KNF 121600-121602 09/19
Original-Betriebs- und Montageanleitung, deutsch
N 023.1 ANE
N 023.1.2 ANE
N 023.2 ANE
N 023.3 ANE

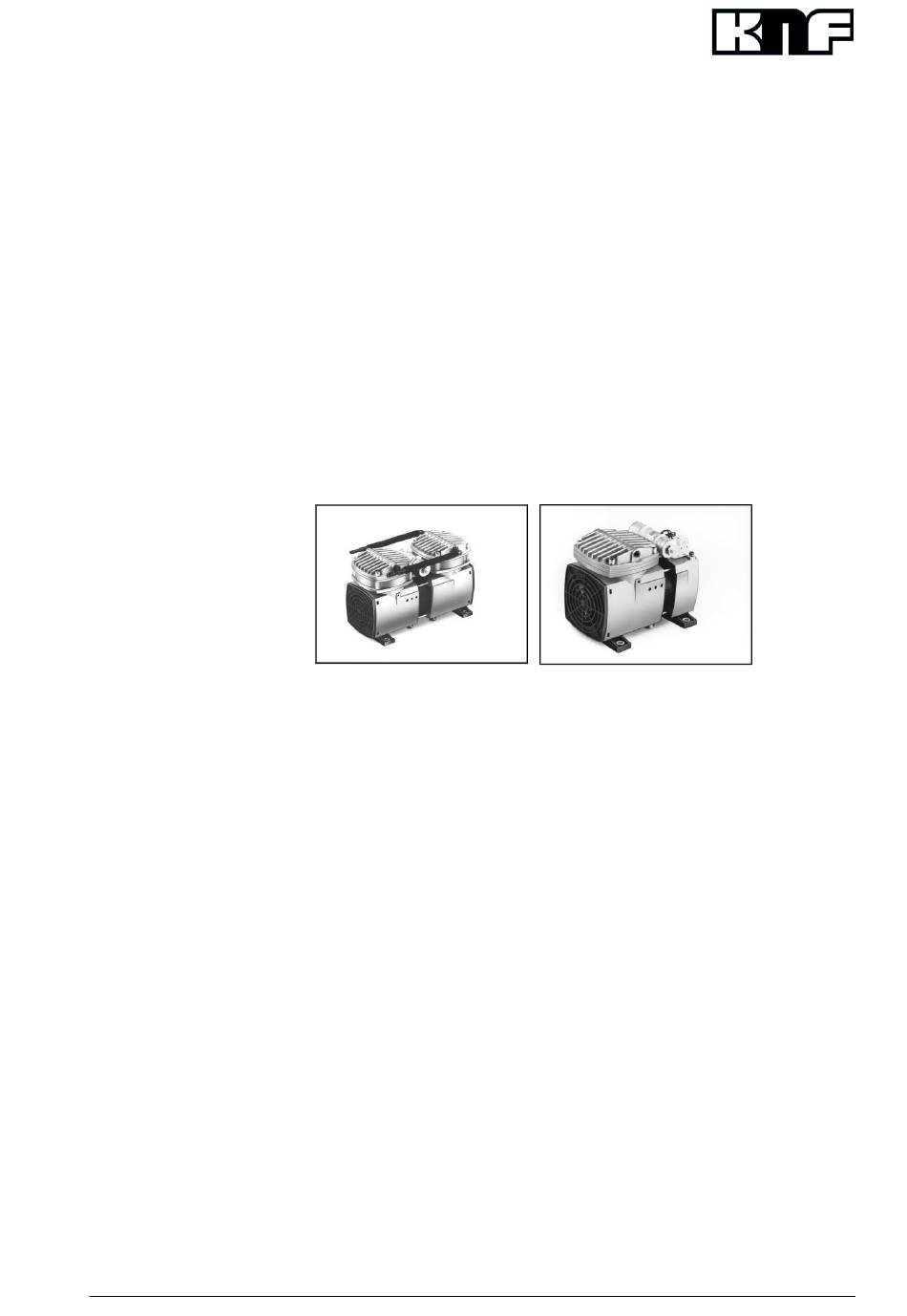

Abb. 1: N 023 ANE
Inhaltsverzeichnis
1. Gerätebeschreibung und Anwendungsbereich ........................ 2
2. Sicherheit .................................................................................. 3
3. Montage .................................................................................... 4
4. Betrieb ...................................................................................... 5
5. Instandhaltung .......................................................................... 7
6. Reinigung ............................................................................... 13
7. Fehlerbehebung ..................................................................... 13
8. Ersatzteile ............................................................................... 14
9. Tabellen .................................................................................. 15
10. Rücksendungen...................................................................... 16
N 023 AN.30 E
N 023.1 AN.30 E
N 023.1.2 AN.30 E
N 023.2 AN.30 E
N 023.3 AN.30 E
Abb. 2: N 023.1.2 AN.30 E
Für zukünftige Verwendung aufbewahren!
