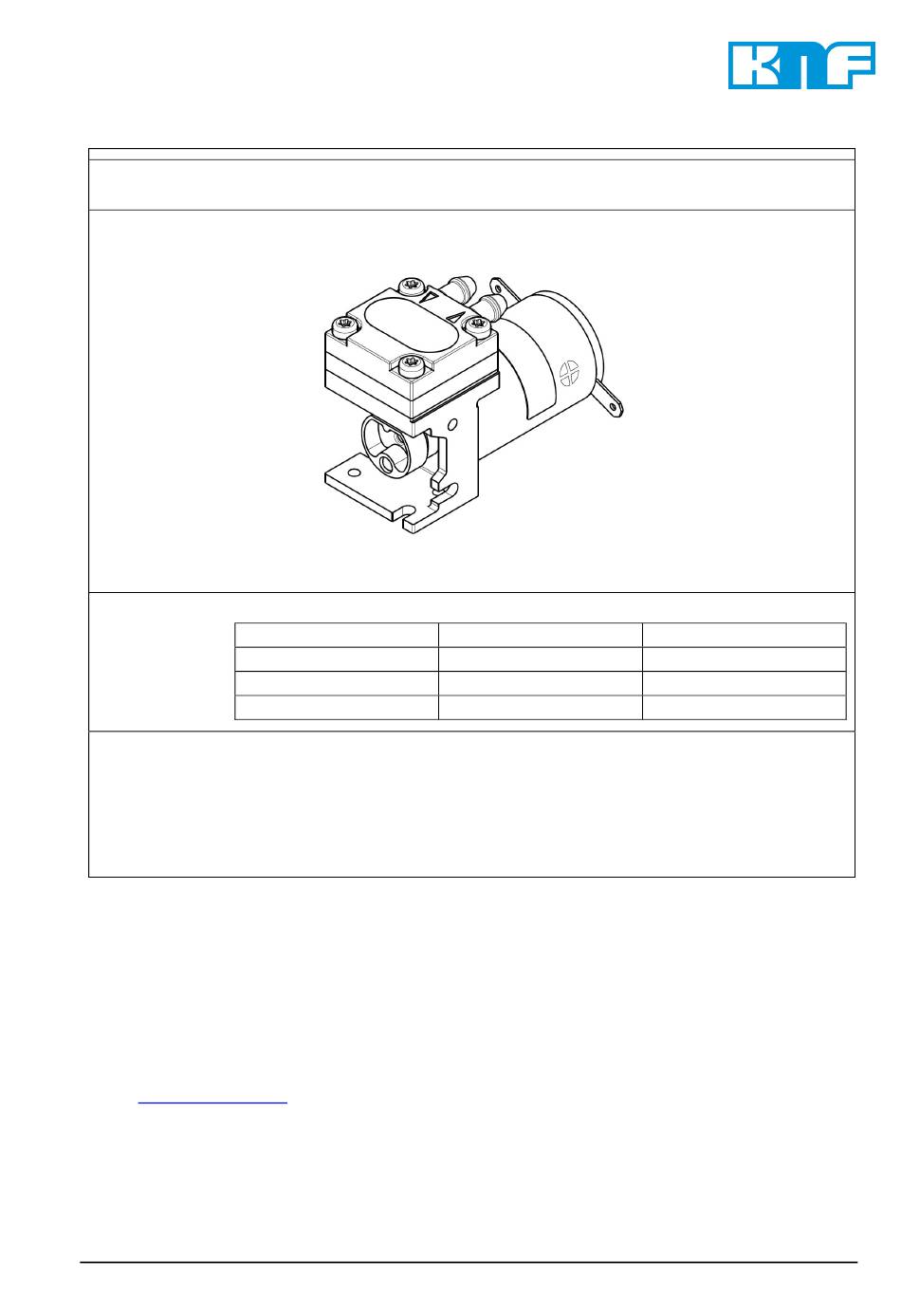

Betriebs- und Montageanleitung
Micro-Membran Gasförderpumpen
Typenreihen:
NMP 05 S
NMP 05 M
NMP 05 L
NMP 05 B
Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses hoch-
wertige Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie unbedingt
diese Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und beachten Sie sie
bei allen Anwendungen, um Gefahren und Schäden zu vermeiden. Die Anleitung wurde für oben
aufgeführte Serienpumpen erstellt. Bei kundenspezifischen Projekten (Pumpentypen beginnend mit
„PJM" oder „PMM") können sich im Detail Abweichungen ergeben. Bitte beachten Sie deshalb für
Projektpumpen neben dieser Anleitung die vereinbarten technischen Spezifikationen.
KNF Micro AG
Zelglimatte 1b
CH-6260 Reiden
Schweiz
Tel. 0041(0)62 787 88 88
Fax 0041(0)62 787 88 99
E-mail:
info.micro@knf.com
www.knf.com
KNF Neuberger BA121551-121553 NMP05_09_015-DE 0221
Betriebs- und Montageanleitung
NMP 09 S
NMP 09 M
NMP 09 L
NMP 09 B
Inhaltsverzeichnis
1. Gerätebeschreibung und Anwendungsbereich ........................ 2
2. Sicherheit .................................................................................. 2
3. Montieren und Anschließen ...................................................... 5
4. Betrieb ...................................................................................... 7
5. Fehlerbehebung ....................................................................... 7
6. Rücksendungen........................................................................ 9
NMP 015 S
NMP 015 M
NMP 015 L
NMP 015 B
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Verwandte Anleitungen für KNF NMP 05 S
Inhaltszusammenfassung für KNF NMP 05 S
-
Seite 1: Inhaltsverzeichnis
NMP 09 B NMP 015 B Sie haben sich für ein KNF-Produkt entschieden. Die folgenden Hinweise helfen Ihnen, dieses hoch- wertige Produkt sicher, zuverlässig und über einen langen Zeitraum zu betreiben. Lesen Sie unbedingt diese Betriebs- und Montageanleitung, bevor Sie das Gerät in Betrieb nehmen und beachten Sie sie bei allen Anwendungen, um Gefahren und Schäden zu vermeiden. -
Seite 2: Gerätebeschreibung Und Anwendungsbereich
Membranpumpen NMP 05, NMP 09, NMP 015 Gerätebeschreibung und Anwendungsbereich Gerätebeschreibung und Anwendungs- bereich Die KNF-Pumpen der NMP-Typenreihen fördern, evakuieren und komprimieren 100% ölfrei. Sie arbeiten wartungsfrei. Genaue elektrische und pneumatische Daten: siehe Typenschild bzw. Datenblatt. 1.1. Anwendungsbereich Fördern von Luft, Gasen und Dämpfen mit einer Temperatur von + 5 °C... - Seite 3 Pumpe ausreichend unter der Zündtemperatur des Mediums liegt. Berücksichtigen Sie ggf. äußere Energiequellen (z. B. Strahlungs- quellen), die das Medium zusätzlich erhitzen können. Fragen Sie im Zweifelsfall den KNF-Kundendienst. Umweltschutz Alle Austauschteile gemäß den Umweltschutzbestimmungen geschützt lagern und entsorgen. Die nationalen und internationalen Vorschriften beachten.
- Seite 4 DIN EN 61000-6-3 DIN EN 55022 (Klasse B) DIN EN 61000-6-1/2/3/4 DIN EN 55014-1 DIN EN 61000-4-2/3/4/5/6/8 Tab. 1 Kundendienst und Reparaturen an den Pumpen nur vom zuständigen KNF Kunden- Reparaturen dienst durchführen lassen. KNF Neuberger BA121551-121553 NMP05_09_015-DE 0221 Betriebs- und Montageanleitung...
-
Seite 5: Montieren Und Anschließen
Schutzbeschaltung erfordern. Bestimmungsgemäße Störungstyp Maßnahme Umgebung Haushaltsbereich Störaussendung EMV-Filter Störfestigkeit EMV-Schutzbeschaltung Industriebereich Störaussendung Störfestigkeit EMV-Schutzbeschaltung Tab. 2 Aus dieser Tabelle geht hervor, welche zusätzlichen EMV- Maßnahmen umgesetzt werden müssen, damit das Betriebsmittel KNF Neuberger BA121551-121553 NMP05_09_015-DE 0221 Betriebs- und Montageanleitung... - Seite 6 Entsprechendes gilt für die EMV-Schutzbeschaltung nach Schalt- plan 2: Falls durch andere konstruktive Maßnahmen verhindert wird, dass Störungen in die Steuerspannung für die Soll-Drehzahl und den Schalteingang für die Drehrichtung eingekoppelt werden können, kann die EMV-Schutzbeschaltung entbehrlich sein. KNF Neuberger BA121551-121553 NMP05_09_015-DE 0221 Betriebs- und Montageanleitung...
-
Seite 7: Betrieb
Querschnitt oder sind gedrosselt. An der Druckseite steht Überdruck und an der Saugseite gleichzeitig Vakuum oder ein Druck über Atmosphäre an. Pumpe ist für diesen Zustand nicht ausgelegt KNF Neuberger BA121551-121553 NMP05_09_015-DE 0221 Betriebs- und Montageanleitung... - Seite 8 Pumpe nicht ordnungsgemäß arbeitet, so senden Sie die Pumpe an den KNF-Kundendienst. Voraussetzung für die Reparatur der Pumpe durch KNF ist eine Bescheinigung des Kunden über die geförderten Medien und zur Reinigung der Pumpe. Bitte füllen Sie deshalb das entsprechende KNF-Formular (siehe Kapitel Fehler! Verweisquelle konnte nicht gefunden werden.) aus und senden Sie es zusammen mit der...
-
Seite 9: Rücksendungen
Produkt zu verhindern. Fordern Sie ggf. eine Originalverpa- ckung gegen Berechnung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Förder- medium und die Reinigung der Pumpe vorlegt. Folgen Sie hierfür bitte den Anweisungen auf knf.com/repairs. - Seite 10 Membranpumpen NMP 05, NMP 09, NMP 015 KNF weltweit Unsere lokalen KNF Partner finden Sie unter: www.knf.com KNF Neuberger BA121551-121553 NMP05_09_015-DE 0221 Betriebs- und Montageanleitung...
