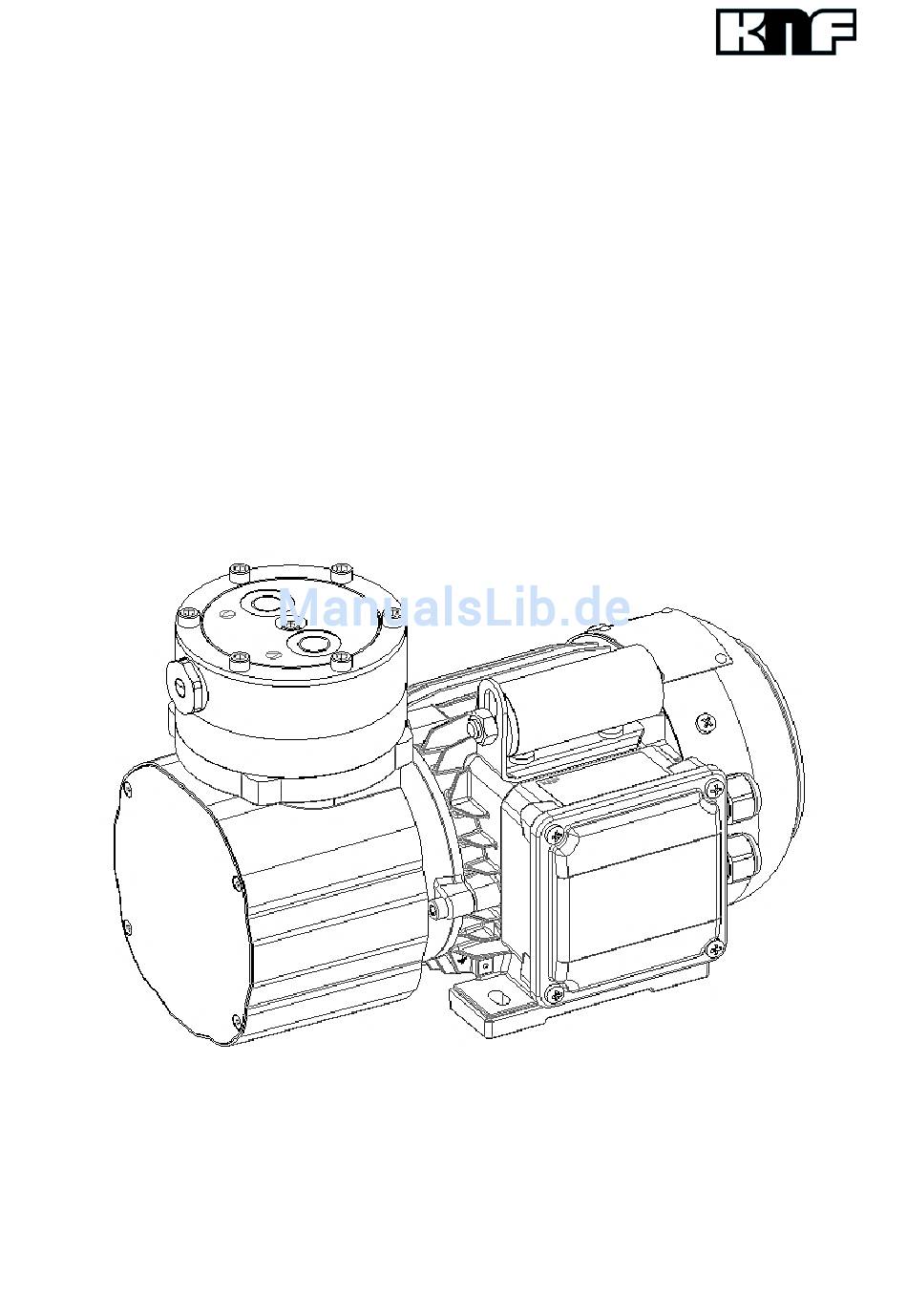

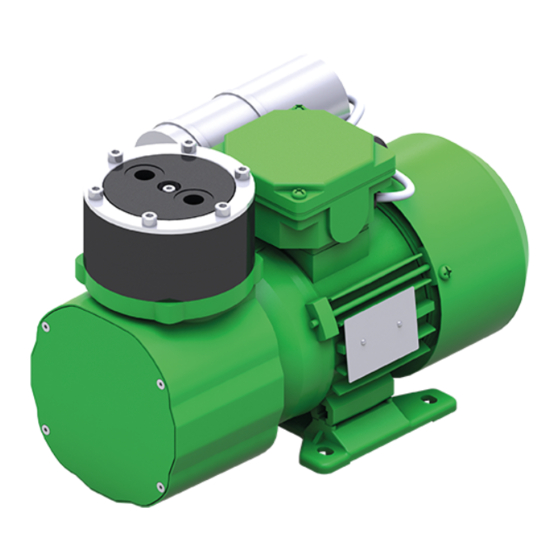

- Seite 1 KNF 312909-310398 02/18 N 922 ORIGINAL-BETRIEBS- UND MONTAGEANLEITUNG DEUTSCH MEMBRANPUMPEN Hinweis! Vor Betrieb der Pumpe und des Zubehörs Betriebs- und Montageanleitung lesen und Sicherheitshinweise beachten!
-
Seite 2: Inhaltsverzeichnis
KNF Neuberger GmbH Alter Weg 3 79112 Freiburg Inhalt Seite Deutschland Tel. 07664 / 5909-0 1. Zu diesem Dokument ..............3 Fax 07664 / 5909-99 2. Verwendung ................4 3. Sicherheit .................. 6 E-Mail: info@knf.de 4. Technische Daten ..............9 www.knf.de... -
Seite 3: Zu Diesem Dokument
Tab. 1 Sonstige Hinweise und Symbole Hier steht eine auszuführende Tätigkeit (ein Schritt). Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... -
Seite 4: Verwendung
Vor der Verwendung eines Mediums Verträglichkeit der Materialien von Pumpenkopf, Membrane und Ventilen mit dem Medium prüfen. Nur Gase fördern, die unter den in der Pumpe auftretenden Drü- cken und Temperaturen stabil bleiben. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... -
Seite 5: Nicht Bestimmungsgemäße Verwendung
Die Pumpen sind nicht geeignet zur Förderung von Lebensmittel. Die Pumpen dürfen nicht zur gleichzeitigen Erzeugung von Vaku- um und Überdruck genutzt werden. An der Saugseite der Pumpe darf kein Überdruck angelegt wer- den. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... -
Seite 6: Sicherheit
Medien führt sind. Sicherstellen, dass die Temperatur des Mediums jederzeit ausrei- chend unter der Zündtemperatur des Mediums liegt, um eine Ent- zündung oder Explosion zu verhindern. Dies gilt auch für außer- gewöhnliche Betriebssituationen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... - Seite 7 Teile, soweit vorhanden, vorgesehen werden. Die Pumpen entsprechen der Richtlinie 2011/65/EU (RoHS2). Die folgenden harmonisierten Normen werden erfüllt: EN 60204-1 EN 60034-1 EN 61000-6-1/2/3/4 DIN EN 50581 Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18...
- Seite 8 Sicherheit Membranpumpe N 922 Kundendienst und Die Pumpe ist wartungsfrei. Jedoch empfiehlt KNF, die Pumpe Reparaturen regelmäßig bzgl. auffälliger Veränderungen der Geräusche und Vibrationen zu prüfen. Reparaturen an den Pumpen nur vom zuständigen KNF- Kundendienst durchführen lassen. Gehäuse mit spannungsführenden Teilen dürfen nur von Fachper- sonal geöffnet werden.
-
Seite 9: Technische Daten
6,5 ± 10% 8 ± 10% gem Betriebsüberdruck [l/min]* Tab. 3 *Liter im Normzustand (1013 mbar) Pneumatische Anschlüsse Pumpentyp Wert: Wert: N 922 FTE/ N 922 FT.29E G 1/4 NPT 1/4 Tab. 4 Elektrische Daten Parameter Wert Wert Wert Kondensatormo-... - Seite 10 Technische Daten Membranpumpe N 922 Gewicht Pumpentyp Wert N 922 FTE/ N 922 FT.29E 7,3 kg Tab. 6 Sonstige Parameter Parameter Wert Zulässige Umgebungstemperatur + 5 °C bis + 60 °C 0°C wenn nicht betau- end (frostfrei) Zulässige Medientemperatur 0 °C bis + 60 °C Maße L x B x H [mm]:...
-
Seite 11: Aufbau Und Funktion
Gas über das Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das Medium über das Auslassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenan- trieb (7) durch die Membrane hermetisch getrennt. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... -
Seite 12: Transport
Überprüfen Sie die Pumpe nach Erhalt auf Transportschäden. Dokumentieren Sie aufgetretene Transportschäden schriftlich und mit Bildern. Transportieren Sie die Pumpe in der Originalverpackung bis zum Einbauort. Bewahren Sie die Originalverpackung der Pumpe auf (z.B. für spätere Lagerung). Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... -
Seite 13: Montieren Und Anschließen
Vor dem Montieren die Pumpe am Einbauort aufbewahren, um sie auf Umgebungstemperatur zu bringen. Befestigungsmaße siehe Abb. 3 bis Abb. 6. Befestigungsmaße Abb. 3: Befestigungsmaße Pumpenreihe N 922 FTE (Kondensatormotor) (Maßtoleranzen nach DIN ISO 2768-1, Toleranzklasse V) Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... - Seite 14 Membranpumpe N 922 Abb. 4: Befestigungsmaße Pumpenreihe N 922 FTE (Drehstrommotor) (Maßtoleranzen nach DIN ISO 2768-1, Toleranzklasse V) Abb. 5: Befestigungsmaße Pumpenreihe N 922 FT.29 E (Kondensator- motor) (Maßtoleranzen nach DIN ISO 2768-1, Toleranzklasse V) Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18...
- Seite 15 Service ist. Die IP-Schutzklasse des Pumpenmotors ist auf dem Typen- schild angegeben. Pumpe an der höchsten Stelle im System montieren, damit sich kein Kondensat im Pumpenkopf sammelt. Pumpe vor Staubeinwirkungen schützen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18...
-
Seite 16: Kompressorgehäuse Ausrichten
Hierfür kann das Kompressorgehäuse samt Pumpenkopf (je nach Einbaulage) in 90°-Schritten gedreht und montiert werden. Gehäusedeckel Inbusschrauben Exzenter Motorbefestigungs- schrauben Abb. 7: Die vier Inbusschrauben (Abb. 7/2) des Gehäusedeckels (Abb. 7/1) lösen und herausnehmen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... - Seite 17 Abb. 8: Einbaupositionen des Kompressorgehäuses Die vier Motorbefestigungsschrauben (Abb. 7/4) wieder ein- drehen und festschrauben (Anzieh-Drehmoment: 6 Nm). Gehäusedeckel (Abb. 7/1) aufsetzen und mit den vier Inbus- schrauben (Abb. 7/2) festschrauben (Anzieh-Drehmoment: 15 Ncm). Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18...
-
Seite 18: Elektrisch Anschließen
Pumpe anschließen Daten der Versorgungsspannung mit den Angaben auf dem Motorentypenschild vergleichen. Maximale Stromaufnahme der Pumpe dem Pumpentypenschild entnehmen. Zulässige Abweichung der Versorgungsspannung siehe Be- triebsanleitung Motor. Klemmkastendeckel öffnen. Den Schutzleiter am Pumpenmotor anschließen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... - Seite 19 Die Kabel der elektrischen Spannung an den Klemmen L1 und N des Pumpenmotors anschließen. Anschluss von Pumpen mit Drehstrommotor entsprechend der Abb. 9 und Abb. 10. Klemmkastendeckel wieder schließen. Abb. 9: Y-Schaltung (hohe Spannung) Abb. 10: ∆-Schaltung (niedere Spannung) Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18...
-
Seite 20: Pneumatisch Anschließen
Wenn die Pumpe als Vakuumpumpe eingesetzt wird, den Pumpenausstoß Pumpenausstoß am pneumatischen Auslass der Pumpe sicher ableiten. KNF empfiehlt, die Pumpe vom Rohrleitungssystem mecha- Entkopplung nisch zu entkoppeln, z.B. durch Verwendung flexibler Schläu- che oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingungen und Geräusche der Pumpe auf... -
Seite 21: Betrieb
Sicherheitshinweise (siehe Kapitel 3) beachten. Die Pumpen sind Einbaugeräte. Vor ihrer Inbetriebnahme muss sichergestellt werden, dass die Maschinen bzw. Anla- gen, in welche die Pumpen eingebaut wurden, den einschlägi- gen Bestimmungen entsprechen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... - Seite 22 Stromunterbrechung. Die Lebensdauer der Membrane kann verlängert werden, wenn Dämpfe als Medium sich kein Kondensat in der Pumpe bildet. Deshalb: Arbeiten mit gesättigten oder nahezu gesättigten Dämpfen nur mit warmer Pumpe durchführen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18...
-
Seite 23: Ein- Und Ausschalten Der Pumpe
Membranpumpe N 922 Betrieb KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Kapitel 9.2.1), um die Le- bensdauer der Membrane zu verlängern. 8.1. Ein- und Ausschalten der Pumpe Pumpe einschalten Die Pumpe darf beim Einschalten gegen Druck und/oder Va- kuum anlaufen (siehe Tab. -
Seite 24: Instandhaltung
Werkzeug Anzahl Werkzeug/Material Inbusschlüssel 3 mm Inbusschlüssel 4 mm Filzstift Tab. 12 Wechseln Sie Zonenmembrane, Ventilplatten und O-Ringe Hinweise zum Vorgehen (nur .29-Ausführungen) immer zusammen, um die Leistung der Pumpe zu erhalten. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... - Seite 25 Schraube (7) lösen und zusammen mit Unterlegscheibe (8) herausnehmen. Kopfdeckel (3) von Zwischenplatte (2) trennen. Kopfdeckel vorsichtig ablegen, damit seine Dichtkante nicht beschädigt wird. Ventilplatten/Dichtungen (9) von der Zwischenplatte (2) entfer- nen. Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18...
- Seite 26 Ventilsitze, Zwischenplatte (2), Kopfdeckel (3) und ggf. O-Ring- Nut auf Verunreinigung und Beschädigung prüfen. Teile ggf. reinigen. Bei Unebenheiten, Kratzern und Korrosion mit KNF in Verbin- dung setzen. Beschädigte Teile bestellen und ersetzen. Ventilplatte/Dichtung einlegen: Ventilplatten/Dichtungen für Druck- und Saugseite sind iden- tisch;...
- Seite 27 Membranpumpe N 922 Instandhaltung Abschließende Schritte Saug- und Druckleitungen wieder an Pumpe anschließen. Pumpe an elektrisches Netz anschließen. Sollten Sie bezüglich der Instandhaltung Fragen haben, so spre- chen Sie mit Ihrem KNF-Fachberater (Kontaktdaten: www.knf.de). Gehäuse Zwischenplatte Kopfdeckel Druckplatte Schrauben Membrane...
-
Seite 28: Wechseln Des Einstellventils (.29- Ausführungen)
Abb. 13 folgendes zu beachten: Gewindeteil (Y) und Stellschraube (X) müssen für Montage bündig sein. Ventilmembrane (Z) muss dabei vollständig eingeschraubt und darf dazu nicht angezogen sein. Förderleistung entsprechend Kapitel 8.2 einstellen. Abb. 13: Einstellventil Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... -
Seite 29: Störungen Beheben
Anschlüsse oder Leitungen sind Verstopfende Teile und Partikel entfernen. ganz oder teilweise verstopft. Kopfbauteile reinigen. Kopfteile sind verschmutzt. Membrane und Ventilplatten/Dichtungen wechseln (siehe Membrane oder Ventilplat- ten/Dichtungen sind abgenutzt. Kapitel 9.3). Tab. 15 Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... - Seite 30 Membranpumpe N 922 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Kontaktdaten: siehe www.knf.de). Pumpe spülen, um den Pumpenkopf von gefährlichen oder aggressiven Gasen zu befreien (siehe Kapitel 9.2.1).
-
Seite 31: Ersatzteile Und Zubehör
Bestellnummer Schlauchverschraubung, PVDF, für Schlauch 303623 ID 6 x 1 Montage-Set Schwingmetalle 313180 Montage-Set Schwingmetalle und Befesti- 313181 gungswinkel Tab. 18 Abb. 14: Pumpe mit Zubehör (dargestellt mit Schlauchverschraubung, Montage-Set Schwingmetalle und Befestigungswinkel) Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... -
Seite 32: Rücksendungen
Gefahr, dass (medienberührte) Komponenten durch giftige, radioaktive oder andere gefährliche Substanzen kon- taminiert werden. Um bei Pumpen und Systemen, die von Kunden an KNF zurück- gesendet werden, zu vermeiden, dass daraus eine Gefahr für KNF Mitarbeiter entsteht, müssen die Kunden eine Unbedenklichkeits- und Dekontaminationserklärung vorlegen. -
Seite 33: Unbedenklichkeits- Und Dekontaminationserklärung
Membranpumpe N 922 Unbedenklichkeits- und Dekontaminationserklärung 13. Unbedenklichkeits- und Dekontamina- tionserklärung Original-Betriebs- und Montageanleitung, deutsch, KNF 312909-310398 02/18... - Seite 36 KNF weltweit Unsere lokalen KNF Partner finden Sie unter: www.knf.com...
