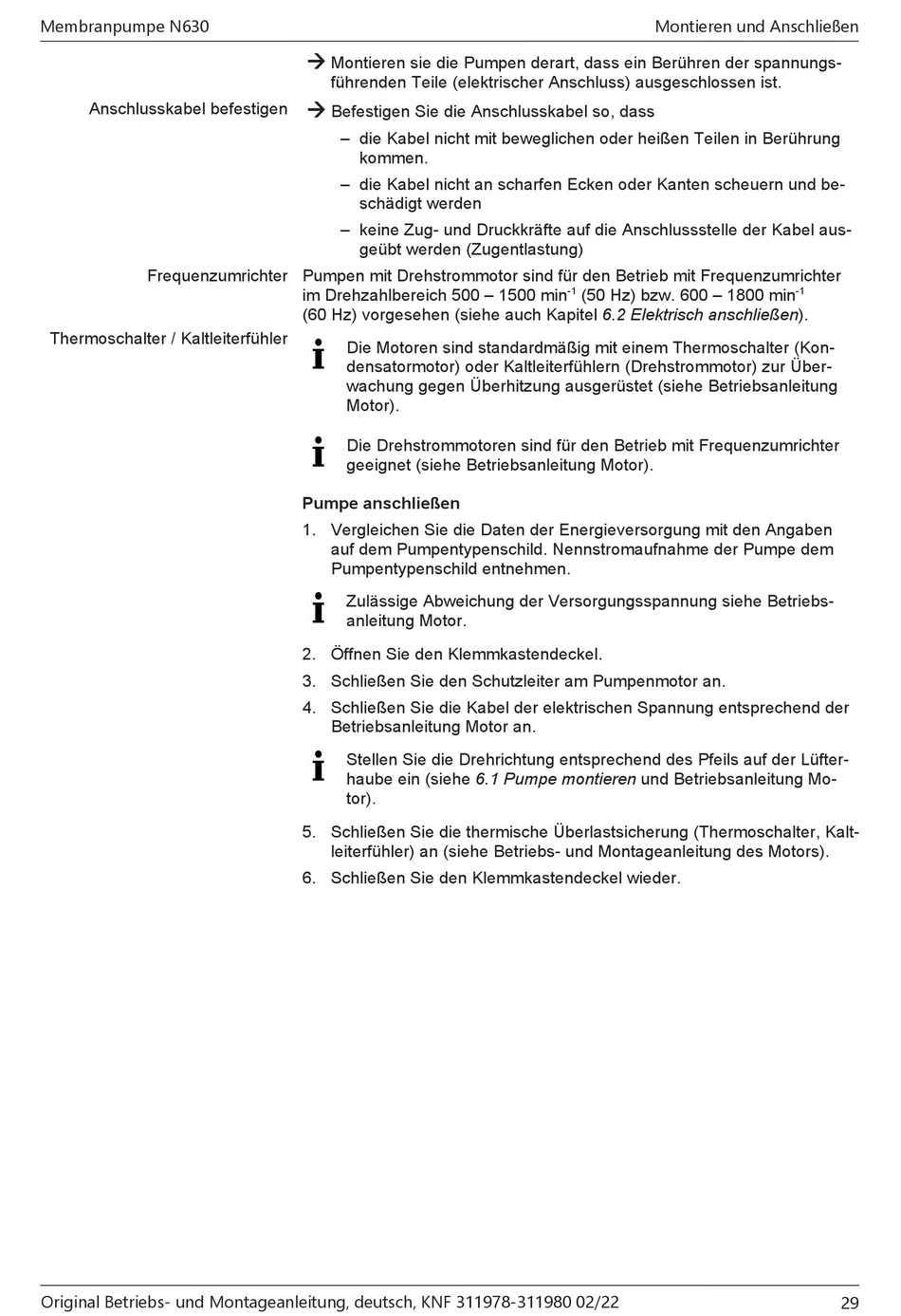

KNF Process N630 Original - Betriebs- Und Montageanleitung Seite 29

Membranpumpe N630
Anschlusskabel befestigen
Frequenzumrichter Pumpen mit Drehstrommotor sind für den Betrieb mit Frequenzumrichter
Thermoschalter / Kaltleiterfühler
Original Betriebs- und Montageanleitung, deutsch, KNF 311978-311980 02/22
à
Montieren sie die Pumpen derart, dass ein Berühren der spannungs-
führenden Teile (elektrischer Anschluss) ausgeschlossen ist.
à
Befestigen Sie die Anschlusskabel so, dass
– die Kabel nicht mit beweglichen oder heißen Teilen in Berührung
kommen.
– die Kabel nicht an scharfen Ecken oder Kanten scheuern und be-
schädigt werden
– keine Zug- und Druckkräfte auf die Anschlussstelle der Kabel aus-
geübt werden (Zugentlastung)
im Drehzahlbereich 500 – 1500 min
(60 Hz) vorgesehen (siehe auch Kapitel 6.2 Elektrisch anschließen).
Die Motoren sind standardmäßig mit einem Thermoschalter (Kon-
densatormotor) oder Kaltleiterfühlern (Drehstrommotor) zur Über-
wachung gegen Überhitzung ausgerüstet (siehe Betriebsanleitung
Motor).
Die Drehstrommotoren sind für den Betrieb mit Frequenzumrichter
geeignet (siehe Betriebsanleitung Motor).
Pumpe anschließen
1. Vergleichen Sie die Daten der Energieversorgung mit den Angaben
auf dem Pumpentypenschild. Nennstromaufnahme der Pumpe dem
Pumpentypenschild entnehmen.
Zulässige Abweichung der Versorgungsspannung siehe Betriebs-
anleitung Motor.
2. Öffnen Sie den Klemmkastendeckel.
3. Schließen Sie den Schutzleiter am Pumpenmotor an.
4. Schließen Sie die Kabel der elektrischen Spannung entsprechend der
Betriebsanleitung Motor an.
Stellen Sie die Drehrichtung entsprechend des Pfeils auf der Lüfter-
haube ein (siehe 6.1 Pumpe montieren und Betriebsanleitung Mo-
tor).
5. Schließen Sie die thermische Überlastsicherung (Thermoschalter, Kalt-
leiterfühler) an (siehe Betriebs- und Montageanleitung des Motors).
6. Schließen Sie den Klemmkastendeckel wieder.
Montieren und Anschließen
-1
(50 Hz) bzw. 600 – 1800 min
-1
29
