Instandhaltung
1 Kopfdeckel
2 O-Ring
3 O-Ring (nur .13)
4 Druckscheibe
5 O-Ring (nur .13)
6 Pleuelteller oben
7 O-Ring
8 Pleuel
9 Passscheiben
10 Druckscheibenschrau-
be
11 Gehäuse
12 Arbeitsmembrane
13 Zwischenplatte
14 Zylinderstift
15 Zylinderschraube mit
Innensechskant
16 Zylinderschraube mit
Schlitz
17 Ventilfeder
18 Hubfänger
19 Scheibe (nur ST-Kopf)
Überwurfmutter
Markierung
Abb.19 Markierung der Überwurf-
muttern
42

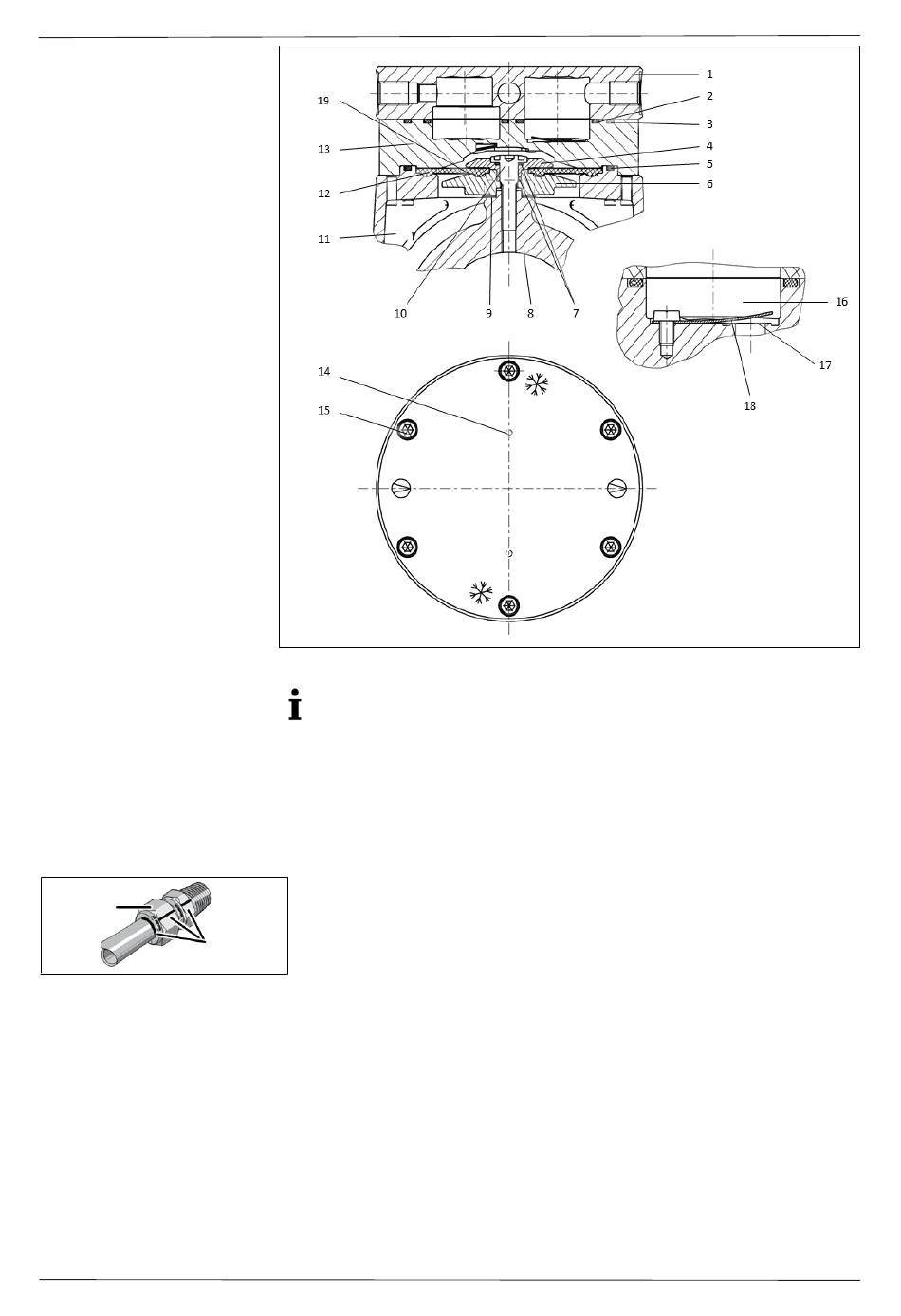

Abb.18 Einzelteile des Pumpenkopfs
Die folgenden Positionsnummern beziehen sich auf Abb. 18 falls nicht
anders angegeben.
Pumpenkopf abmontieren
1. Zugang zum Lüfterflügel schaffen:
Markieren Sie die Motolüfterhaube mit einem durchgehenden Filzstift-
strich (für spätere Widermontage) und lösen Sie anschließend die Befesti-
gungsschrauben der Motorlüfterhaube (siehe Kapitel 4 Produktbeschrei-
bung und Funktion) und nehmen Sie die Haube ab.
2. Nur für zweiköpfige Pumpen:
Montieren Sie die pneumatische Verschaltung zwischen den Pumpen-
köpfen ab; dazu markieren Sie die Überwurfmuttern entsprechend
Abb. 19 und lösen Sie die Überwurfmuttern.
3. Markieren Sie Kopfdeckel (1), Zwischenplatte (13) und Gehäuse (11)
durch einen durchgehenden Filzstiftstrich.
Damit lässt sich ausschließen, dass die Teile beim späteren Zusam-
menbau falsch montiert werden.
4. Lösen Sie die sechs Zylinderkopfschrauben mit Innensechskant (15)
mit dem Inbusschlüssel entgegen dem Uhrzeigersinn; Nehmen Sie
Kopfdeckel (1) und Zwischenplatte (13) ab.
5. Bei zweiköpfigen Pumpen:
Führen Sie die Schritte 3 und 4 für den zweiten Pumpenkopf durch.
Membrane wechseln
1. Lösen Sie die Druckscheibenschraube (10) mit dem Torxschlüssel ent-
gegen dem Uhrzeigersinn.
