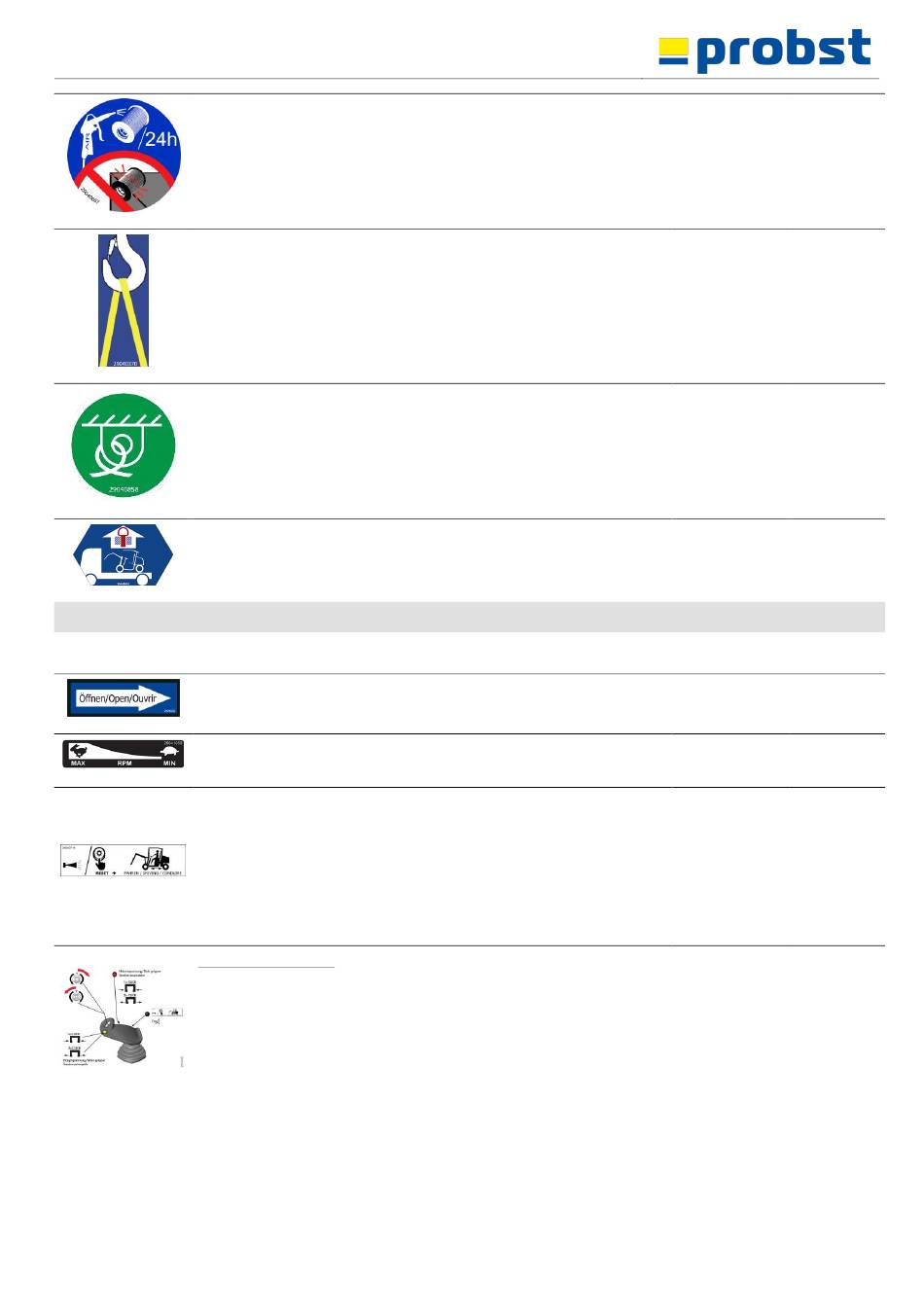

Sicherheit
Filtereinsatz täglich mit Druckluft ausblasen. Filtereinsatz nicht
ausklopfen! Bei starker Verschmutzung austauschen.
Einhängepunkt für Transportgut zum Anheben (Bergen) der
Verlegemaschine
Verzurr-Öse zur Sicherung des Gerätes/der Maschine mittels Ketten
oder Spanngurten am Transportfahrzeug.
Die Lenkung der Maschine muss vor dem Transport verriegelt
werden!
BEDIENUNGSHINWEISE
Symbol
Bedeutung
Abdeckhaube öffnen
Motordrehzahlregulierung Min. / Max.
Taste für Hupe / Reset-Taste:
Die Reset-Taste für das Fahren muss jedes Mal betätigt werden, wenn
die Verlegemaschine gestartet wird, oder die Fahrt bedingt durch das
Aufstehen des Fahrers vom Fahrersitz gestoppt wurde (ausgelöst
durch den Sitzschalter).
Die Reset-Taste (und das Fahren der Maschine) funktioniert nur, wenn
sich der Fahrer auf dem Fahrersitz befindet.
Joystick Funktionen:
•
•
•
51500027
Steuerung einer hydraulischen Verlegezange (HVZ)
→ Öffnen/ Schließender der Haupt- und Nebenspannung
Drehbewegung eines hydraulischen Drehkopfes
Hupe/Resetknopf (Resetknopf zum Freigeben des
Sitzschalters)
8 / 59
29040687
Ø 50 mm
29040370
23 x 60 mm
29040755
Ø 60 mm
29040858
Ø 20 mm
29040818
90 x 55 mm
Bestell-Nr.
Größe
29040253
28 x 85 mm
29041050
20 x 90 mm
29040716
90 x 23 mm
29041051
90 x 110 mm
DE
