Wartung und Pflege
7.2
Nachladen der Batterie

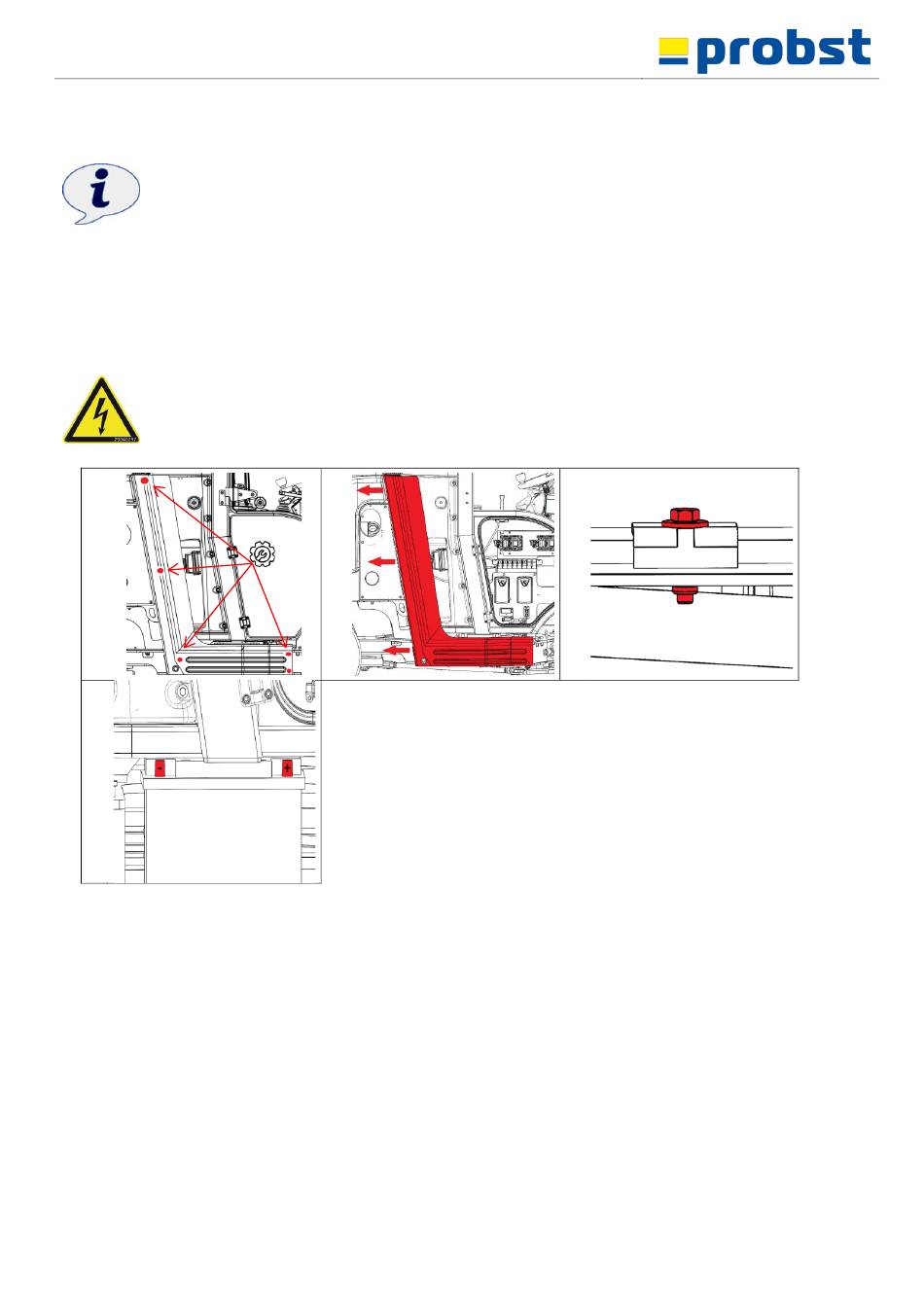

Um an die Batterie zu gelangen, muss die Seitenverkleidung abgenommen werden.
•
Schrauben an der Seitenverkleidung unterhalb der Serviceklappe (Abb. 1) mit entsprechendem Werkzeug lösen und
Seitenverkleidung abnehmen (Abb. 2).
•
Die Batterie ist mit einer Sicherungsschraube (mittig an der Batterie) am Fahrgestell der Verlegemaschine gegen
Verrutschen gesichert (Abb. 3).
•
Polung an der Batterie beachten (Abb. 4).
•
Zuerst Minus-Pol (-) entfernen, dann den Plus (+)-Pol
!Achtung Kurzschluss Gefahr!
1)
4)
51500027
2)
51 / 59
3)
DE
