5.2

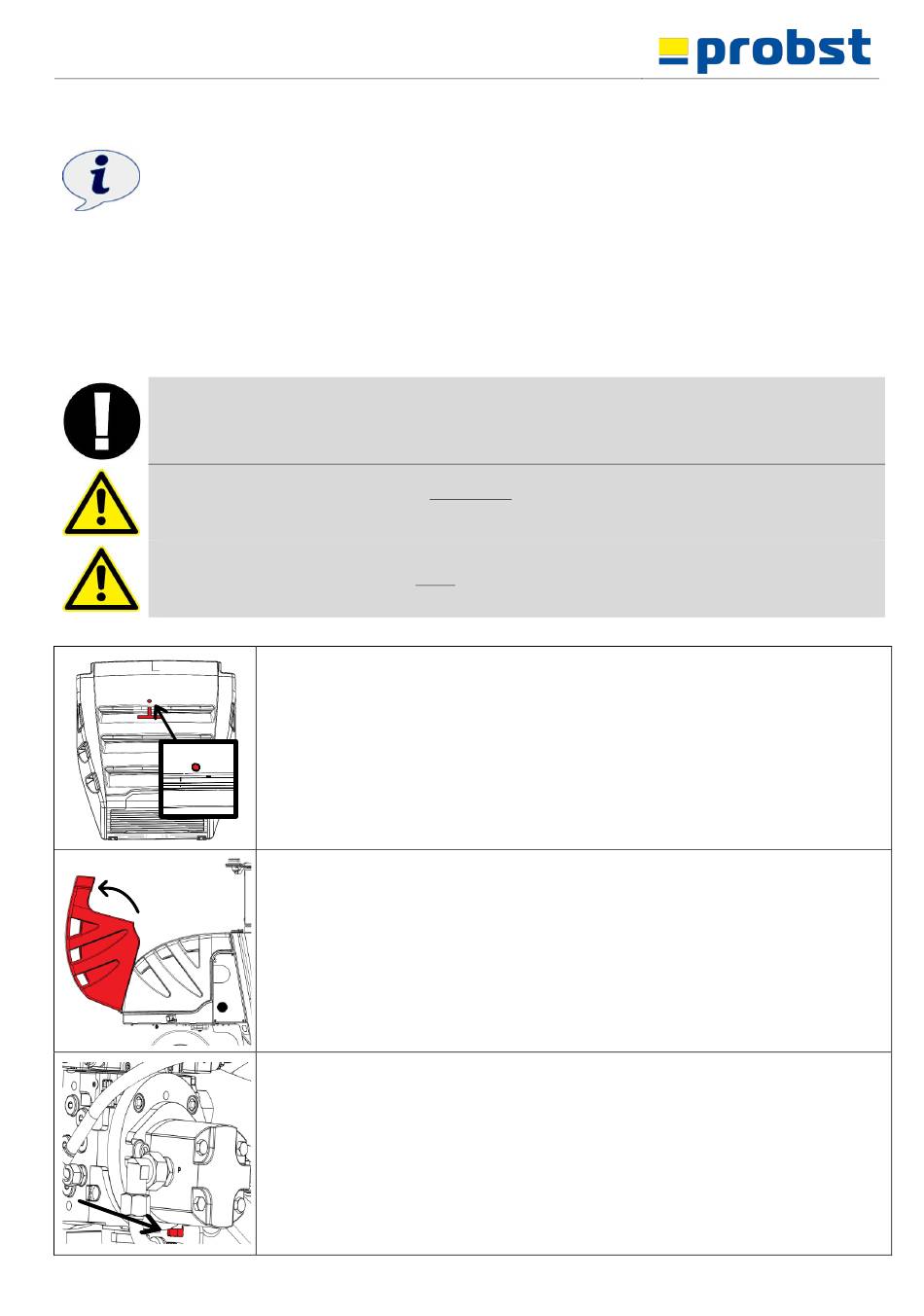

Abschleppen der Verlegemaschine
Zum Abschleppen der Verlegemaschine muss ein sogenanntes Bypass-Ventil geöffnet werden.
Dies Ermöglicht ein Abschleppen ohne Motorantrieb (z.B. bei einem Motorschaden).
•
Motorhaube durch Betätigung des Motorhauben Schlosses öffnen (Abb. A) und Motorhaube nach hinten
wegklappen (Abb. B).
•
Am Hydrostat unten befindet sich die Bypass-Schraube (Abb. C). Mit passendem Gabelschlüssel (17mm) die Bypass-
Schraube max. 2 Umdrehungen öffnen (Abb. D).
•
Optional kann man auch von unten an die Bypass-Schraube gelangen (Abb. E).
Nun kann die Verlegemaschine ohne Motorantrieb (es drehen sich nur die Räder) auf die Ladefläche gezogen/geschoben
werden.
Sichere Auffahrbohlen verwenden! Beachten Sie die unterschiedlichen Spurweiten vorne und hinten!
Bevor der Motor wieder gestartet wird, UNBEDINGT die Bypass-Schraube mit einem passenden
Gabelschlüssel wieder anziehen!
ACHTUNG:
Beim Abschleppen ist die Parkbremse außer Funktion!
Die Maschine kann nur von außen heruntergebremst werden!
51500027
Schloss Entriegeln (Abb. A)
Schloss mithilfe des Schlüssels entriegeln/öffnen
Motorhaube öffnen (Abb. B)
Die Motorhaube von oben nach hinten öffnen.
Die Motorhaube wird durch Begrenzungen an der Verlegemaschine gehalten um ein
„überkippen" der Haube nach unten zu verhindern.
Sitz der Bypass-Schraube (Abb. C)
Die Bypass-Schraube sitzt am Hydrostat unten (siehe Markierung).
Man kann die Schraube vom Motorraum aus öffnen, optional aber auch mit geschlossener
Motorhaube von unten
