- Seite 1 VH-1/25 Betriebsanleitung Instruktionsbok 52600009...
- Seite 5 VH-1/25 Betriebsanleitung 52600009 Original Betriebsanleitung...
- Seite 6 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach. Für Länder außerhalb der EU / EFTA erstellen wir Ihnen gerne ein Angebot für eine Betriebsanleitung in Landessprache, falls die Übersetzung nicht durch den Händler/Importeur organisiert werden kann.
-
Seite 7: Inhaltsverzeichnis
5.1.1 Mechanik ............................8 Reparaturen ............................. 9 Hinweis zum Typenschild ......................... 9 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ............9 Entsorgung / Recycling von Geräten und Maschinen ................ 9 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 52600009... -
Seite 8: Sicherheit
Sicherheit Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040383 102x52 mm Last nicht außermittig ansaugen. 29040594 65x33 mm Angesaugten Stein nicht zur Seite ziehen. Gerät nicht den Boden 29040715 105x45 mm entlang schleifen. GEBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040665 Ø 30 mm Jeder Bediener muss die Bedienungsanleitung für das Gerät mit 29040666 Ø... -
Seite 9: Allgemeines
Allgemeines Bestimmungsgemäßer Einsatz Das Gerät VAKUUM-HANDY VH-1/25 dient ausschließlich dazu, Steinplatten, Betonelemente und dergleichen aufzunehmen, zu transportieren und zu verlegen. Das Gerät kann problemlos von einer Person bedient werden. Bei der Ein-Mann-Bedienung des Gerätes, sollten Lasten mit einem Gewicht von mehr als 25 kg nicht angehoben werden, ansonsten besteht Verletzungsgefahr! Es dürfen nur saugdichte und ebene Produkte angehoben werden! Ansonsten besteht die... -
Seite 10: Übersicht Und Aufbau

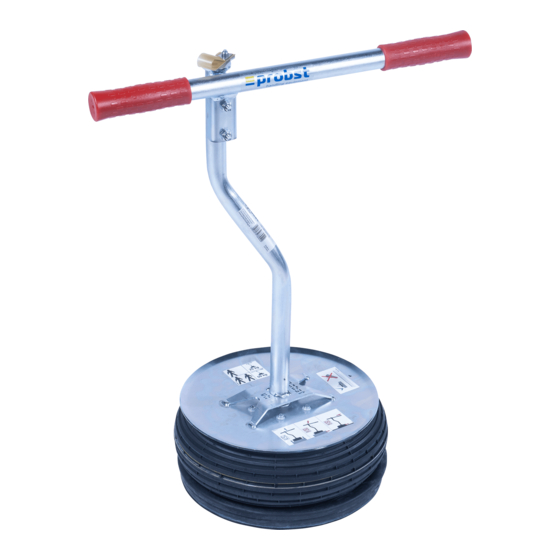

Allgemeines Übersicht und Aufbau Tragegriff Belüftungsklappe zum Lösen der Last Saugplatte Vakuumdichtung Zwei-Mann-Tragegriff VH-2-HG Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild zu entnehmen. 52600009 5 / 9... -
Seite 11: Installation
Installation Installation Anbau von Zwei-Mann-Tragegriff VH-2-HG 52600009 6 / 9... -
Seite 12: Bedienung
Bedienung Bedienung 52600009 7 / 9... -
Seite 13: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! 5.1.1 Mechanik WARTUNGSFRIST... -
Seite 14: Reparaturen
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... - Seite 17 VH-1/25 Instruktionsbok 52600009 Översättning af original instruktionsbok...
- Seite 18 5.1.1 Mekanik ............................8 Reparationer ............................. 9 Information om typskylten ........................ 9 Information om uthyrning/utlåning av PROBST-maskiner ............... 9 Bortskaffande/återvinning av utrustning och maskiner ..............9 Vi förbehåller oss rätten att ändra informationen och illustrationerna i bruksanvisningen. 52600009 2 / 9...
-
Seite 19: Säkerhet
Säkerhet Säkerhet Säkerhetsmärkning FÖRBUDSSYMBOLER Symbol Innebörd Beställningsnr Storlek 29040383 102x52 mm Sug inte in lasten utanför centrum. 29040594 65x33 mm Dra inte den dammsugna stenen åt sidan. Dra inte apparaten 29040715 105x45 mm längs golvet. PÅBUDSSYMBOLER Symbol Innebörd Beställningsnr Storlek 29040665 Ø... -
Seite 20: Allmänt
Allmänt Avsedd användning Utrustningen VAKUUM-HANDY VH-1/25 används uteslutande till att lyfta, transportera och lägga ner stenplattor, betongelement och liknande. Utrustningen kan enkelt hanteras av en person. När en ensam person använder utrustningen ska vikten på de laster som lyfts inte överskrida 25 kg eftersom det då... -
Seite 21: Översikt Och Uppbyggnad
Allmänt Översikt och uppbyggnad Bärhandtag Luftningsspjäll för lossning av lasten Sugplatta Vakuumtätning Bärhandtag för två personer VH-2-HG Tekniska data De exakta tekniska uppgifterna (till exempel bärhållfasthet och egenvikt) framgår av typskylten. 52600009 5 / 9... -
Seite 22: Installation
Installation Installation Montering av bärhandtag för två personer VH-2-HG 52600009 6 / 9... -
Seite 23: Driftsanvisning
Driftsanvisning Driftsanvisning 52600009 7 / 9... -
Seite 24: Underhåll Och Skötsel
Underhåll och skötsel Underhåll och skötsel Underhåll För att garantera felfri funktion, driftsäkerhet och livslängd hos maskinen ska de underhållsarbeten som anges i tabellen nedan utföras enligt angivna tidsintervall. Endast originalreservdelar får användas. I annat fall upphör garantin att gälla. Maskinen måste vara avstängd vid alla arbeten! 5.1.1 Mekanik TIDSFRIST FÖR... -
Seite 25: Reparationer
På motsvarande sätt existerande enskilda komponenter (t.ex. metaller, plast, vätskor, batterier/uppladdningsbara batterier etc.) måste bortskaffas/återvinnas i enlighet med de nationellt/landsspecifika tillämpliga lagarna och bestämmelserna för bortskaffande! Produkten får inte slängas i hushållsavfallet! Probst GmbH Gottlieb-Daimler-Straße 6 71729 Erdmannhausen, Germany info@probst-handling.de www.probst-handling.com 52600009 9 / 9... - Seite 26 E42600157 42600159 siehe E42600159 Tragfähigkeit / Working Load Limit WLL: kg / Eigengewicht / Dead Weight: kg / Product Name: VACUUM-HANDY VH-1/25 © all rights reserved conform to ISO 16016 Datum Name Benennung Vakuum-Handy VH1/25,Ein-Mann- Erst. 19.4.2007 Rolf.Ganitz Gepr.
- Seite 27 21600016 42600158 21600016 © all rights reserved conform to ISO 16016 Datum Name Benennung Ein-Mann Tragegriff Erst. 6.11.2007 Rolf.Ganitz Gepr. für Vakuum-Handy VH1/25 10.8.2018 I.Krasnikov Artikelnummer/Zeichnungsnummer Blatt E42600157 Zust. Urspr. 42600150 Ers. f. Ers. d.
- Seite 28 20100023 33502006 20100015 36600019 20000145 21850009 42600160 20020080 ( 6x ) 20480027 ( 6x ) 42600148 33501981 42730008 42600148 20000165 ( 6x ) © all rights reserved conform to ISO 16016 Datum Name Benennung Vakuum-Handy VH Erst. 22.5.2007 Rolf.Ganitz Gepr. (Grundgerät, ohneTragegriffe) 14.12.2011 Rolf.Ganitz...
- Seite 29 A52600009 VH-1/25 29040371 29040715 29040594 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 23.11.2017 / Simon, Swen 04.04.2023 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
