ИНСТРУЦИЯ ПО СБОРКЕ
ВНИМАНИЕ! Во время сборки выполняйте следующие шаги и используйте инструменты,
входящие в комплект поставки продукта.
Подготовьте достаточно места для сборки устройства.
Из-за большого веса некоторых элементов рекомендуется выполнять сборку двумя лицами.
74

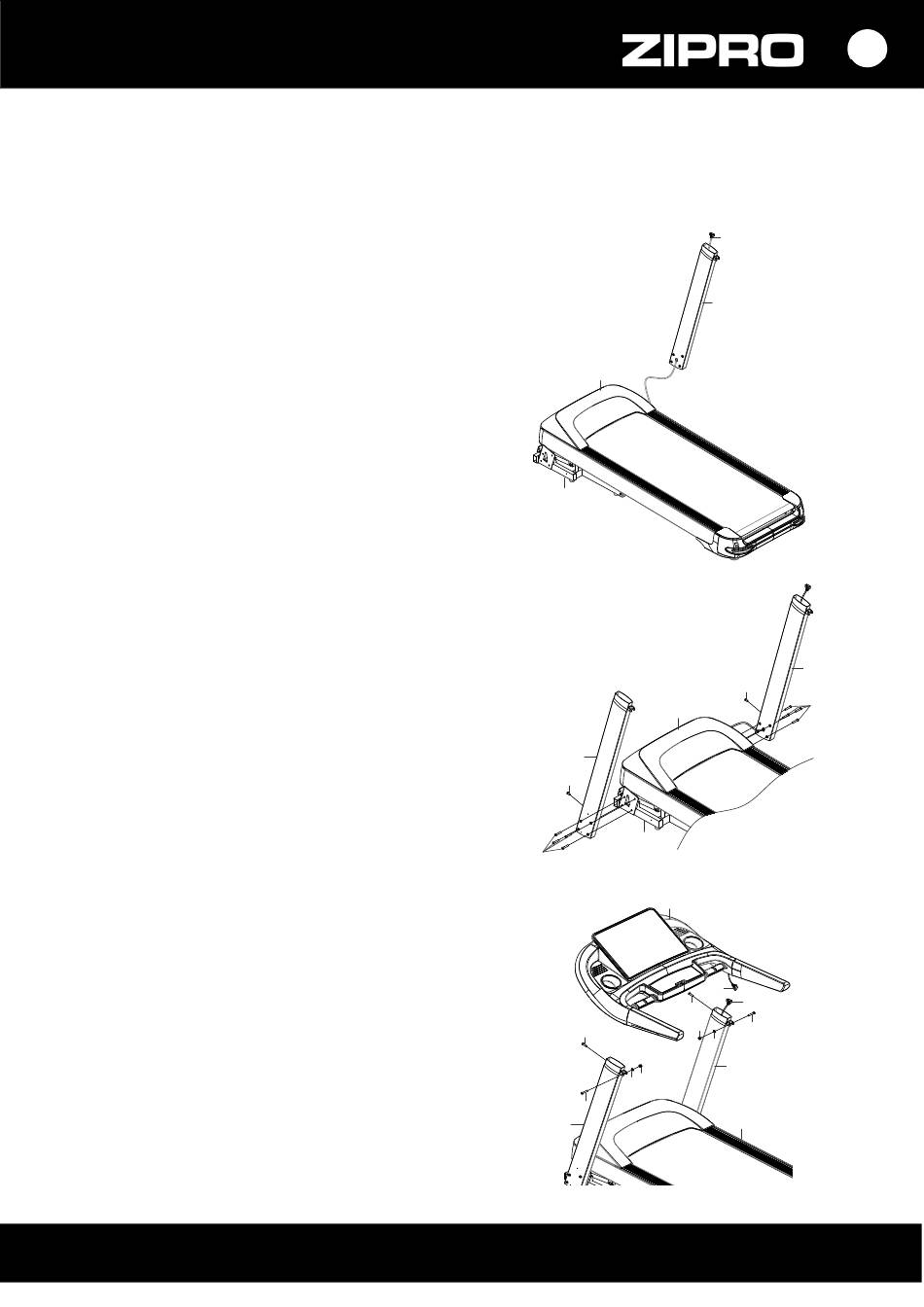

Шаг 1
Выньте все элементы из коробки. Положите основную
раму (01) на плоской поверхности, подключите
05
сигнальный провод (74) к правой колонне беговой
дорожки (05).
01
03
Шаг 2
Совместите отверстия для винтов на левой колонне
беговой дорожки (4) с отверстиями с левой стороны
нижней рамы (3) и прикрутите ее с помощью винтов
05
(51) и (52), как показано на иллюстрации.
52
51
01
Далее аналогично прикрутите правую колонну беговой
дорожки (5) к нижней раме (3) с помощью винтов (51) и
(52).
04
52
03
51
3 5
Шаг 3
Соедините раму компьютера (35) с левой и
правой колонной беговой дорожки (04)(05) с
помощью винтов (56), шайб (60), гаек (58) и
7 7
винтов (52), как на иллюстрации.
7 4
5 2
5 6
5 8
5 2
6 0
0 5
5 8
6 0
5 6
0 4
0 1
