6. Nähantrieb anschließen
6.1 Nähantrieb HoHsing HVP 70-4-ED-2-CE anschließen
6.1.1 Steuerung anschließen
12
ACHTUNG !
Alle Arbeiten an der elektrischen Ausrüstung der Spezialnähmaschine
dürfen nur von Elektrofachkräften oder entsprechend unterwiesenen
Personen durchgeführt werden.
Der Netzstecker muss herausgezogen sein!
Die dem Nähantrieb beiliegende Betriebsanleitung des Herstellers
ist unbedingt zu beachten!

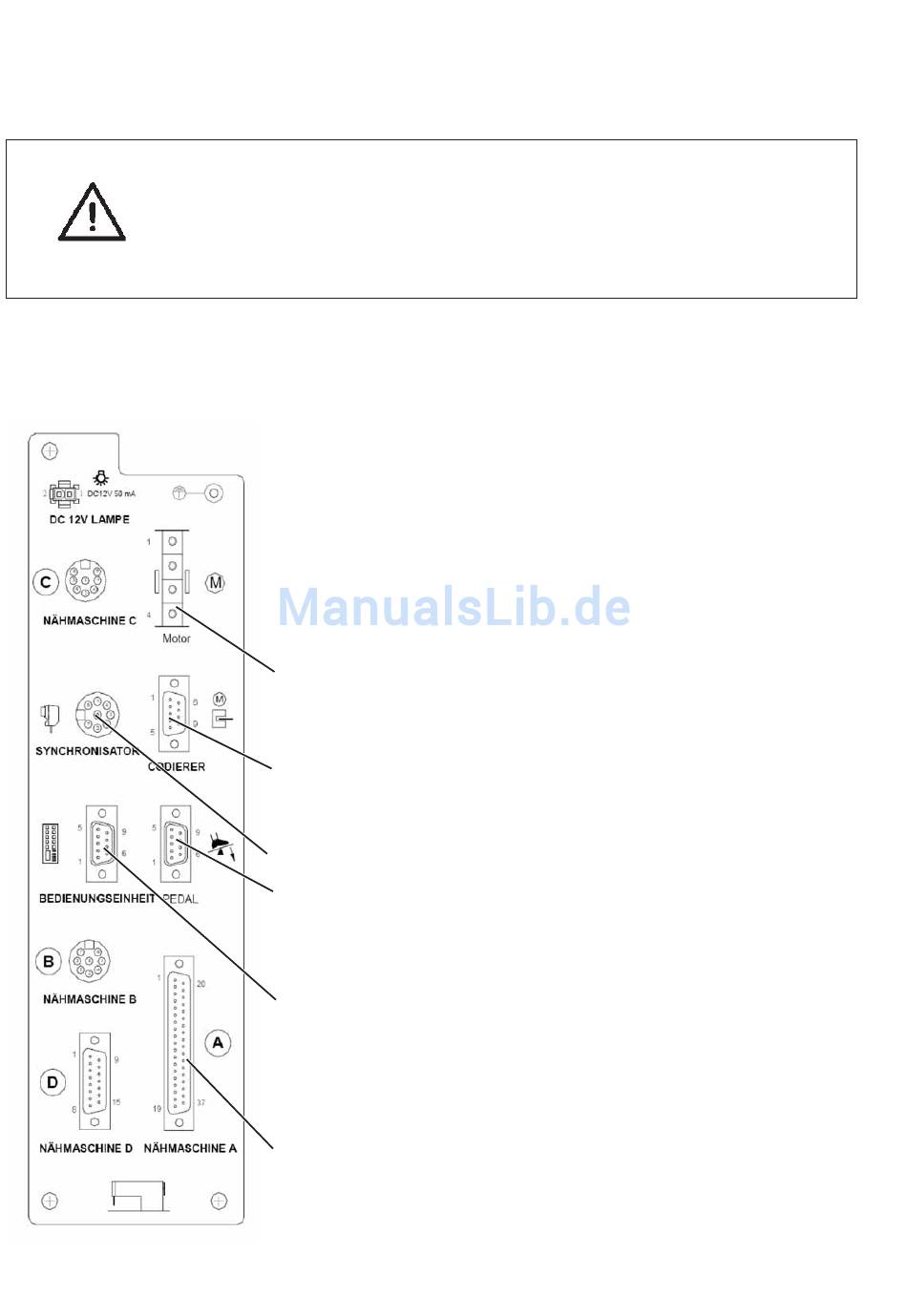

Anschlussbuchsen HoHsing HVP 70-4-ED-2-CE
Alle Steckverbindungen gemäß nebenstehender Darstellung
herstellen.
–
Anschlussleitung des Nähmotors 1
–
Encoder des Nähmotors 2
–
Sollwertgeber 3
–
Steuerleitung Fadenabschneider und Fadenspannungslüften 4
–
Anschlussleitung des externen Bedienfeldes 5
–
Anschlussleitung des Positionsgebers 6
1
2
6
3
5
4
